SHJ—75双螺杆混炼挤出机风冷热切机

南京特亚塑机

地址：南京市沦波门兴隆桥5号

传真：025—84341275                              电话：025—84341293

http：                                手机：13073450968

Email：chenhuizhen8686@.                   联系人：陈惠珍

SHJ—75双螺杆混炼挤出机风冷热切机组配置及报价

一,生产物料：木塑

二,产量要求：300～500㎏/hr（产量根据工艺配方不同）

三,供货范围

四、主要配置说明

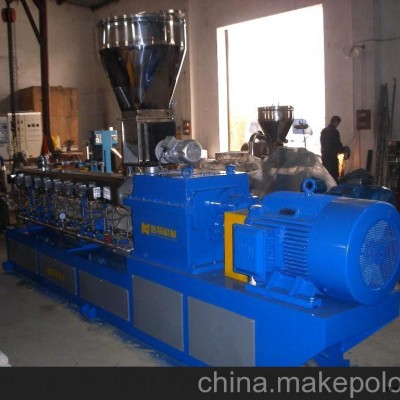

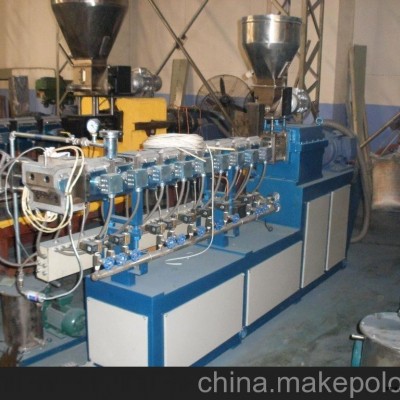

（一）SHJ—75双螺杆混炼挤出机组

1、长径比：36:1

2、螺杆直径：71.2㎜，

3、螺杆最大转速：500rpm

4、筒体总长：2610㎜

5、筒体数量；9节

6、主电机：90KW(交流电机)

7、螺杆元件及芯轴（采用目前国内最优的材质）

 1）螺杆与芯轴采用渐开线花键联接，

2)筒体采用耐磨型双金属材质，内衬α101硬质合金套；

3)螺杆元件采用耐磨型高速工具钢材质W6Mo5Cr4V2(6542)；

4)螺杆芯轴采用40CrNiMoA材质；

5)第一节筒体设主喂料机，第九节筒体设真空排气口。

2）螺纹组件采用积木式组合，包括螺纹输送组件，捏炼组件。剪切组件，分流组件。齿型组件，返混组件等，可根据任何物料工艺排定组合。

8、传动箱：（在国内挤出机领域材质选用以及加工精度应该是最优良的）

1）传动箱采用平行型，采用平行三轴式设计，集减速与扭矩分配与一体，轴承采用进口轴承。

2）同时采用浸油润滑系统，建立低油位和超压报警系统，及时提醒客户加油和换油，保证传动箱的长时、高效运转。

3）传动箱采用球墨铸铁材料铸造，增加了箱体刚度，提高运转的平稳性及安全系数，整体可靠性与承载能力提高25%以上。

4）螺杆最大转速为500rpm，高速运转。

5）齿轮：精度等级7级高精度，高速重载硬齿面，材料20CrNi2MoA,HRC58—62。

9、筒体加热全部采用铸铝加热器，筒体冷却采用软水循环冷却，循环冷却控制电磁阀采用德国产品。

（二）、单螺杆计量喂料机

1、驱动电机：1.5KW，采用交流电机

2、变频调速：英威腾变频器

3、减速箱速比：11

4、喂料螺杆：啮合螺杆

5、电机与喂料减速机采用直联式，喂料体中带卧式搅拌器，喂料平稳均匀，不架桥。

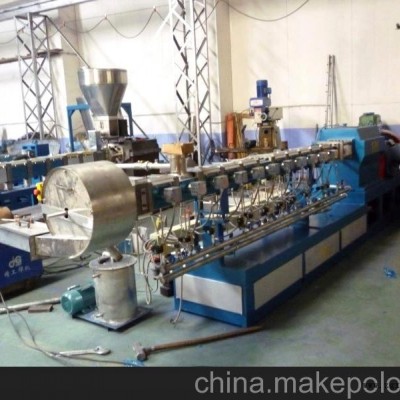

（四）、辅机切粒系统

1、热切模板一件，孔数90，孔径为7.0mm

2、热切刀杆刀架一套，刀为四把

3、风冷热切粒罩一件，材料为不锈钢，

5、热切粒车一台，电机功率为2.2KW，采用英威腾变频调速

6、与热切罩连接的文氏三通一件，直径为160mm

7、高压风机三台，功率为4KW

8、第一级输送不锈钢管道直径为130mm,管道长4米

9、第一级旋风分离器一件，材料为不锈钢，直径800mm

10、与一级旋风风离器连接的文氏三通一件，直径为130mm

11、第二级输送不锈钢管道直径为160mm,管道长4米

12、第二级旋风分离器一件，材料为不锈钢，直径800mm

13、与二级旋风风离器连接的文氏三通一件，直径为160mm

14、第三级输送不锈钢管道直径为130mm,管道长4米

15、第三级料仓一件，材料为不锈钢，直径1000mm

16、与二级旋风风离器连接的文氏三通一件，直径为130mm

17、300振动筛一台

18、自动搅拌电机一台套

（五）、电气自控系统

1、3×380V，交流50Hz。

2、主要电器控制元件为正泰产品。

3、采用德国维纳尔母线系统。

4、控制按钮为法国施耐德产品。

5、主电机为交流电机，90KW，主机调速装置为英威腾变频器调速。

6、喂料机调速装置为英威腾变频器。

7、欧姆龙智能型温控仪表。温控精度达到±2C°，它可以通过PID自整定系统跟踪物料体系达到最佳控制效率。

8、主断路器（空气开关）均采用正泰产品。

9、电磁阀采用德国电磁阀。

10、微型继电器采用日本OMRON产品。

11、加热由温控表通过固态继电器控制，采用耐高温导线，耐温可达800 C°。

12、热电偶采用补偿导线，以防传送途中信号损失。

13、联锁联控系统：

  1）油润滑系统与主机联锁，即启动油泵后，才能启动主机。

  2）喂料系统与主机联锁，即启动主机后，才能启动喂料机，喂料机出现故障，主机延时停机，主机因故停机，喂料机即停。

3）压力系统与主机联锁，即过压时，主机及喂料均停止工作。

4）电流与主机联锁，即过流时，主机及喂料均停止工作。

五、报   价：以上配置SHJ—75机组最优惠价格为人民币：叁拾万元整  [含税]

六、付款方式：总价30%作为定金，定金到帐合同生效，提货时付65%，其余5%尾款待设备安装调试完成后一次付清。

七、交货期：合同生效后40天内交货，供方负责代办运输，运费由需方承担。

八、安装调试：机组货到后，贵方按我方提供的技术文件使机组安装就位后，通知我方，我方即派调试人员到贵方现场指导设备安装及负责调试；

九、保质期：所供设备无偿保修一年（因贵方操作失误造成的设备损坏及易损件除外），保修期过后，长期提供成本价备品备件服务，终身提供技术咨询服务。

十、售后服务：

1、设备出现问题，接到贵方传真通知后，8小时提供解决问题方案，重大问题约定时                               间内派出维修人员到贵方现场维修。

2、建立回访制度，定期主动联系贵方。

3、长期提供技术咨询服务。

十一、资  料：电气安装图纸各一套，双螺杆挤出机说明书，调速器说明书，螺杆组合图，产品合格证等。
