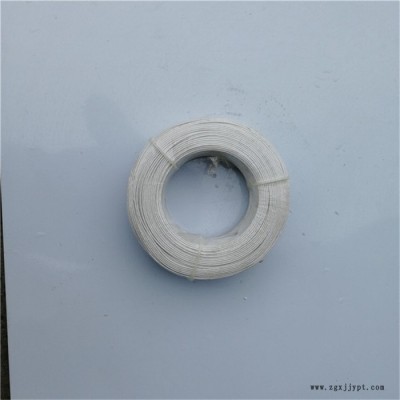

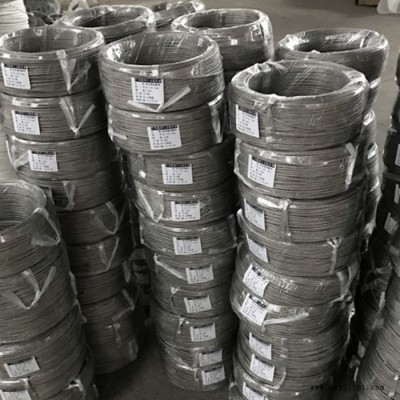

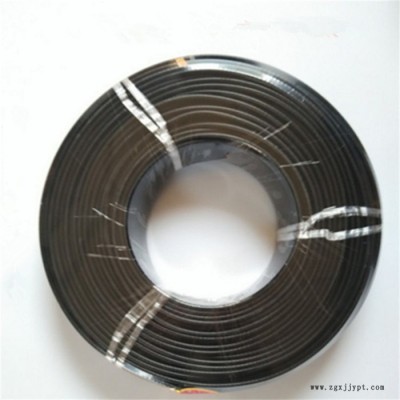

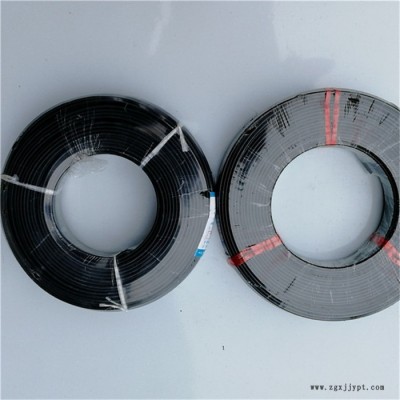

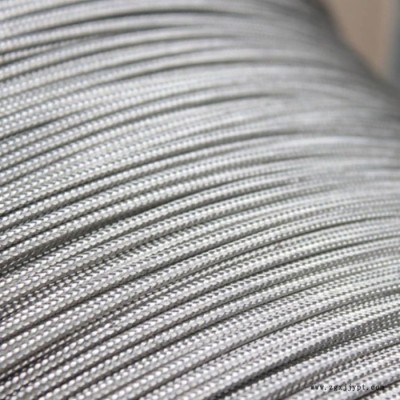

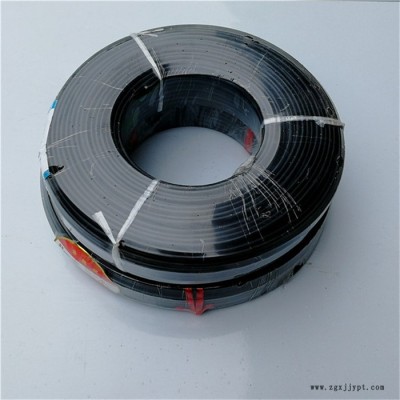

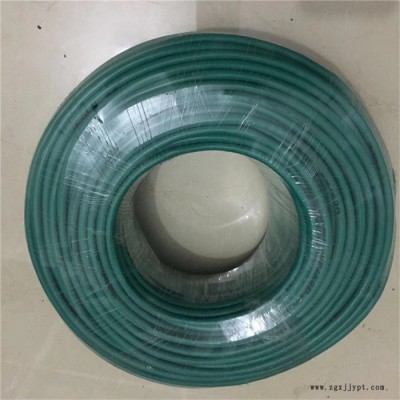

护套FEP补偿导线 四氟线 镀银线PT100

规格	2*0.5 2*1.0 2*1.5
材质	PVC/硅胶/玻纤等根据要求可定制
产地	江苏
芯数	3
颜色	黑色
阻燃特性	可定制阻燃
执行质量标准	国标
护套材质	PVC
线芯材质	铜
品牌	杰晟
型号	PT100
加工定制	是

补偿导线是在一定温度范围内（0~100℃）具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。

用于将热电偶冷端延长至远离高温且温度比较稳定的地方的 一种专用导线。实质上是由两种不同的金属组成的热电偶。在一定温度范围内 ，它的热电特性与主热电偶的热电性质基本相同。用补偿导线与热电偶的冷端连结**可以将热电偶输出的温度信号传输到远离数 十米的控制室里，送给显示仪表或控制仪表。这**相当于把热电偶延长到温度恒定的地方，解决了热电偶冷端在热设备附近造成的高温和温度不稳定问题。 使用方便，是热电偶安装中经常采用的。它们是专用导线，一种类型的补偿导线只能同相应的一类热电偶配套使用，而且正、负极性不可接反。

补偿导线分一般采用和热电偶具有相同电子密度的导线代替，补偿导线的与热电偶的连线一般都是很明了，热电偶的正极连接补偿导线的红色线，而负极则连接剩下的颜色。一般的补偿导线的材质大部分都采用铜镍合

使用补偿导线的目的： （1）将热电偶的参考端从高温处移到环境温度较稳定的地方。 （2）节省大量的用于制造热电极的贵重和稀有金属材料。 （3）使用补偿导线便于安装和线路的敷设。 （4）用较粗直径和导电系数大的补偿导线代替热电极，可以减少热电偶回路电阻，利于测量和自动控制

使用补偿导线时应注意以下几点： （1）各种补偿导线只能与相应型号的热电偶配用**是各种热电偶和所配用的补偿导线在规定温度（O～100℃）范围内热电特性必须是相同的。 （2）补偿导线和热电偶连接点的温度不得超过规定的使用温度。 （3）补偿导线和热电偶、仪表连接时，正负极不能接错，而且两对连接点要处于相同的温度。

（4）要根据所配仪表的线路电阻要求，选用补偿导线的线径

常用的补偿导线有以下几种：

补偿导 线型号	配用热 电偶的 分度号	补偿导线合金丝		绝缘层 着色		100℃时允差（ ℃）		200℃时允差（ ℃）
		正极	负极	正极	负极	普通级	精密级	普通级	精密级
SC	S	SPC（铜）	SNC（铜镍）	红	绿	±5	±3	±5	-
KC	K	KPC（铅）	KNC（铜镍）	红	蓝	±2.5	±1.5	-	-
KX	K	KPX（镍铬）	KNX（镍硅）	红	黑	±2.5	±1.5	±2.5	±1.5
EX	E	EPX（镍铬）	ENX（铜镍）	红	棕	±2.5	±1.5	±2.5	±1.5
JX	J	JPX（铁）	JNX（铜镍）	红	紫	±2.5	±1.5	±2.5	±1.5
TX	T	TPX（铜）	TNX（铜镍）	红	白	±1.0	±0.5	±1.0	±0.5
