| 厂家(产地) | 英国威格斯 |
|---|---|
| 产地/厂家 | 英国威格斯 |
| 型号 | KT-880 NT |
| 产地 | 英国 |
| 类型 | 标准料 |
| 牌号 | KT-880 NT |
| 销售方式 | 品牌经销 |
| 用途级别 | 注塑 |
| 品牌 | 威格斯 |
| 加工级别 | 注塑级 |
| 特性级别 | 抗化学性,耐高温,耐磨 |

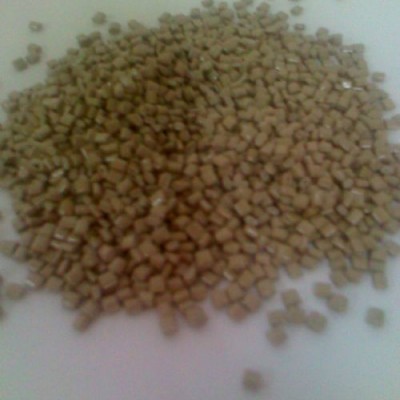

英国威格斯耐高温PEEK//高耐磨PEEK原料/ KT-880 NT的产品特点用途以及原料物性如下；中文名称：为聚醚醚酮；英文名称：Polyetheretherketones； 简称：PEEK 。PEEK是部分结晶体，并具有玻璃化转变温度为143 ℃ ，熔化温度为334 ℃ 。
PEEK 英国威格斯简要概述：
PEEK树脂是理想的电绝缘体，在高温、高压和高湿度等恶劣的工作条件下，仍能保持良好的电绝缘性能，因此电子信息领域逐渐成为PEEK树脂第二大应用领域，制造输送超纯水的管道、阀门和泵，在半导体工业中，常用来制造晶圆承载器、电子绝缘膜片以及各种连接器件。作为一种半结晶的工程塑料，PEEK不溶于浓硫酸外的几乎所有溶剂，因而常用来制作压缩机阀片、活塞环、密封件和各种化工用泵体、阀门部件。
PEEK 英国威格斯物理特性：
PEEK材料的连续使用温度极高（大约260度），还具有极高的刚度和硬度，以及 独有的高抗拉强度和抗疲劳强度。另外其耐热不变形性能与化学稳定性俱佳。当温度达260度之前该材 料都具有极好的介电性能，并能抵抗能量射线照射。空气中最大允许工作温度非常高（可260度持续工作,短时可达310度）,机械强度、刚性和 硬度高、耐高温、好的耐化学性和抗水解能力,好的耐磨及摩擦性能、极高的蠕变强度、极好的尺 寸稳定性,杰出抗紫外线性能，好的耐高能辐射性能，固有的低可燃性，而在燃烧时产烟少。
PEEK 英国威格斯主要性能：
耐高温：PEEK具有较高的玻璃化转变温度和熔点334℃这是它可在有耐热性要求的用途中可靠应用的理由之一。其负载热变型温度高达316℃连续使用温度为260℃。
机械特性： PEEK是韧性和刚性兼备并取得平衡的塑料。特别是它对交变应力的优良耐疲劳是所有塑料中出众的可与合金材料相比。
自润滑性 PEEK在所有塑料中具有出众的滑动特性适合于严格要求低摩擦系数和耐摩耗用途使用。特别是碳纤、石墨各占一定比例混合改性的PEEK自润滑性能更佳。
耐腐蚀性： PEEK具有优异的耐化学药品性在通常的化学药品中能溶解或者破坏它的只有浓硫酸它的耐腐蚀性与镍钢相近。
阻燃性： PEEK是非常稳定的聚合物1.45mm厚的样品不加任何阻燃剂就可达到高阻燃标准。
耐剥离性： PEEK的耐剥离性很好因此可制成包覆很薄的电线或电磁线并可在苛刻条件下使用。
耐疲劳性： PEEK在所有树脂中具有好的耐疲劳性。 耐辐照性： 耐γ辐照的能力很强超过了通用树脂中耐辐照性好的聚苯乙烯。可以作成γ辐照剂量达1100Mrad时仍能保持良好的绝缘能力的高性能电线。
耐水解性： PEEK及其复合材料不受水和高压水蒸气的化学影响用这种材料作成的制品在高温高压水中连续使用仍可保持优异特性。
英国威格斯耐高温/阻燃级PEEK原料/高耐磨PEEK原料 90G英国威格斯加工工艺：
PEEK虽然是超耐热性树脂，但由于它具有高温（350～400℃）流动性好和热分解温度很高的（560℃）的特点，因此可以采用注射成型，挤出成型、模压成型、吹塑成型、熔融纺丝、旋转成型、粉末喷涂等多种方法成型加工。作为二次加工可以采用真空成型、压延、拉伸、超声波焊接、粘接、复合、机械加工等加工手段。
英国威格斯耐高温PEEK//高耐磨PEEK原料/ KT-880 NT主要使用用途：
它是一种综合性能优良的工程塑料，薄膜可流延或定向，用作电线被覆线、原子能工程部件、H级或C级电绝缘材料、柔性印刷电路板、热泵机壳或机架、油井联接器、阀门、金属耐热或防腐涂料，单丝，包扎带，筛子、地铁、矿山、油田、电器工业、原子能工程、化工设备等方面。
产品参数表：
| 性能项目 | 测试方法 | 测试条件 | 测试数据 | 数据单位 | |
| 物理性能 | 密度 | ISO 1183 | 结晶 | 1.52 | g/cm3 |
| 吸水率 | ISO 62-1 | 24h, 23℃，3.2mm | 0.04 | % | |
| 吸水率 | ISO 62-1 | 饱和, 23℃ | 0.3 | % | |
| 成型收缩率 | ISO 294-4 | Along flow | 0.3 | % | |
| 成型收缩率 | ISO 294-4 | Across flow | 0.9 | % | |
| 熔体粘度 | ISO 11443 | 400℃ | 280 | Pa.s | |
| 机械性能 | 拉伸强度 | ISO 527 | 断裂，23℃ | 190 | MPa |
| 拉伸强度 | ISO 527 | 断裂，125℃ | 115 | MPa | |
| 拉伸强度 | ISO 527 | 断裂，175℃ | 70 | MPa | |
| 拉伸强度 | ISO 527 | 断裂，225℃ | 55 | MPa | |
| 拉伸强度 | ISO 527 | 断裂，275℃ | 40 | MPa | |
| 断裂伸长率 | ISO 527 | 23℃ | 2.3 | % | |
| 拉伸模量 | ISO 527 | 23℃ | 12000 | MPa | |
| 弯曲强度 | ISO 178 | 23℃ | 280 | MPa | |
| 弯曲模量 | ISO 178 | 23℃ | 11500 | MPa | |
| 抗压强度 | ISO 604 | 23℃ | 250 | MPa | |
| 抗压强度 | ISO 604 | 120℃ | 160 | MPa | |
| 抗压强度 | ISO 604 | 200℃ | 55 | MPa | |
| Charpy缺口冲击强度 | ISO 179/1eA | 23℃ | 7.0 | kJ/m2 | |
| Charpy无缺口冲击强度 | ISO 179/1U | 23℃ | 55 | kJ/m2 | |
| IZOD缺口冲击强度 | ISO 180/A | 23℃ | 9.0 | kJ/m2 | |
| IZOD无缺口冲击强度 | ISO 180/U | 23℃ | 50 | kJ/m2 | |
| 邵氏硬度 | ISO 868 | 23℃ | 90 | ||
| 热性能 | 熔点 | ISO 11357 | 343 | ℃ | |
| 玻璃转化温度 | ISO 11357 | 143 | ℃ | ||
| 阻燃性 | UL 94 | 0.5mm | V-0 | ||
| 比热容 | DSC | 23℃ | 1.7 | kJkg1℃1 | |
| 热膨胀系数 | ISO 11359 | Along flow below Tg | 20 | ppm℃1 | |
| 热膨胀系数 | ISO 11359 | Average below Tg | 45 | ppm℃1 | |
| 热膨胀系数 | ISO 11359 | Along flow above Tg | 20 | ppm℃1 | |
| 热膨胀系数 | ISO 11359 | Average above Tg | 110 | ppm℃1 | |
| 热变形温度 | ISO 75a-f | 1.8MPa | 335 | ℃ | |
| 导热系数 | ISO/CD 22007-4 | 23℃ | 0.30 | Wm1C1 | |
| 连续使用温度 | UL 746B | 电气 | 240 | ℃ | |
| 连续使用温度 | UL 746B | 机械W/O型冲击 | 240 | ℃ | |
| 连续使用温度 | UL 746B | 机械W型冲击 | 220 | ℃ | |
| 灼热丝测试 | IEC 60695-2-12 | 2.0mm | 960 | ℃ | |
| 电气性能 | 体积电阻率 | IEC 60093 | 1016 | Ωcm | |
| 绝缘强度 | IEC 60243-1 | 2.5mm | 17 | kV/mm | |
| 损耗正切 | IEC 60250 | 23℃,1MHz | 0.004 | ||
| 介电常数 | IEC 60250 | 23℃,1MHz | 3.3 | ||
英国威格斯耐高温PEEK//高耐磨PEEK原料/ KT-880 NT均转载于金汇塑胶原料有限公司，公司网址//dgjiahang.b2b.hc360.com 联系人李先生，电话18666864994如有需要请联系多谢，我公司将竭诚为您服务，价格实惠，质量保证。
021-80107851
