| 表面处理 | 不经处理 |
|---|---|
| 材料 | PEEK |
| 类别 | 六角螺栓 |
| 头型 | 内六角 |
| 标准类型 | 国标 |
| 品牌 | 上海超聚 |
| 型号 | M12乘55内六角 |
| 材料等级 | 塑料 |
产品简介
产品信息商品名称： PEEK螺栓/螺丝/螺钉 商品规格： M12乘55内六角商品品牌： superpeek 商品材质： Victrex PEEK-450G 商品颜色： 本色 材料原产地： 英国 PEEK螺栓详细介绍
一、 高性能塑料螺栓的材质、名称及耐热温度
简称 | 名称 | 耐热温度 |
PEEK | Polyetheretherketone | 240℃（UL认定温度） |
PPS | Polyphenylene Sulfide | 200℃（UL认定温度） |
PTFE | Ethylene Tetrafluoride | 180℃（UL认定温度） |
PVDF | Polyvinylidene Fluoride | -40℃~90℃（温度范围） |
AURUM | Aurum（日本三井的PI） | 230℃ |
二、 选择高性能塑料螺栓的考虑因素
强度 | PEEK＞PPS＞AURUM＞PTFE | 主要指抗拉和抗扭转性能 |
耐热性 | PEEK＞AURUM＞PPS＞PTFE | 见表中耐热温度数据 |
耐酸碱性 | PTFE＞PEEK·AURUM＞PPS | 见表中耐酸碱性数据资料 |
三、 使用塑料螺栓的注意事项
1、塑料螺栓是以ISO規格为标准，但塑料与金属螺栓的制造工艺不同，所以有些部分不完全适用。
2、表中机械特性数据资料仅供参考，会因使用工况的不同而有所差异。
3、耐腐蚀性因使用条件不同而有变化，需在实际使用状态下进行验证。
四、 常用高性能塑料螺栓的主要性能指标
| 检测方法 | 单位 | PEEK | PPS | PTFE | AURUM |
拉伸強度 | D638 | MPa | 91 | 196 | 27~35 | 92 |
断裂伸长率 | D638 | ％ | 50~120 | 2.2 | 250~400 | 90 |
弯曲强度 | D790 | MPa | 147 | 255 | － | 137 |
Izot冲击强度(Notched) | D256 | J/m | 88 | 98 | 160 | 88 |
Rockwell硬度 | D785 | R·M标准 | R126 | M100 | － | R129 |
耐燃性 | UL94 | - | V-0 | V-0 | V-0 | V-0 |
绝缘破坏强度 | D149 | MV/mm | 17 | 12 | 6~10 | － |
比重 | D792 | - | 1.30 | 1.66 | 2.14~2.2 | 1.33 |
吸水率(Dip 24h/20℃) | D570 | ％ | 0.500 | 0.015 | ＜0.010 | 0.340 |
五、 常用高性能塑料螺栓的耐酸碱性指标
藥品名 | PEEK | PPS | PTFE | AURUM |
10％盐酸 | ○ | ○ | ○ | ○ |
10％硫酸 | ○ | ○ | ○ | ○ |
50％硫酸 | Ｘ | － | ○ | Ｘ |
10％硝酸 | ○ | ○ | ○ | ○ |
50％硝酸 | Ｘ | － | ○ | Ｘ |
10％氢氟酸 | － | － | ○ | ○ |
50％氢氟酸 | Ｘ | － | ○ | Ｘ |
10％磷酸 | ○ | － | ○ | ○ |
10％乙酸/醋酸 | ○ | ○ | ○ | ○ |
柠檬酸 | ○ | － | － | ○ |
铬酸 | ○ | － | ○ | － |
甲醇 | ○ | ○ | ○ | ○ |
乙二醇 | ○ | － | － | ○ |
氨 | ○ | － | － | ○ |
10％氢氧化鈉 | ○ | ○ | ○ | ○ |
氢氧化鈣 | ○ | － | － | ○ |
硫化氢（气体） | ○ | － | － | － |
二氧化硫 | ○ | － | － | － |
氯化鈣 | ○ | ○ | ○ | ○ |
硫酸镁 | ○ | － | － | ○ |
过氧化氢 | ○ | － | ○ | － |
备注：○代表可使用 △代表是否可用要依条件而定Ｘ代表不可使用。
六、 常用高性能塑料螺栓的拉力破坏载荷重数据（N）
| PEEK | PPS | PTFE | AURUM |
M1.7 | 59 | － | － | － |
M2 | 160 | 236 | － | － |
M2.6 | 312 | 440 | － | － |
M3 | 430 | 570 | 45 | 420 |
M4 | 765 | 980 | 79 | 740 |
M5 | 1230 | 1570 | 128 | 1170 |
M6 | 1670 | 2250 | 181 | 1680 |
M8 | 3090 | 3720 | 329 | 3050 |
M10 | 4900 | 5890 | 522 | － |
M12 | 7360 | 7850 | 759 | － |
七、常用高性能塑料螺栓的扭转破坏扭力数据(N·m)
| PEEK | PPS | AURUM |
M1.7 | 0.02 | － | － |
M2 | 0.06 | 0.08 | － |
M2.6 | 0.16 | 0.19 | － |
M3 | 0.3 | 0.36 | 0.25 |
M4 | 0.64 | 0.71 | 0.52 |
M5 | 1.28 | 1.42 | 1.26 |
M6 | 2.26 | 2.45 | 1.89 |
M8 | 5.98 | 6.57 | 4.74 |
M10 | 10.8 | 11.8 | － |
M12 | 18.6 | 20.6 | － |

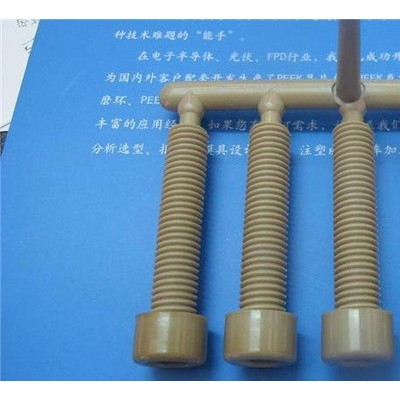

点击输入文字描述产品实物拍照
PEEK系列产品
PEEK简介与特性 聚醚醚酮树脂（ 简称 PEEK树脂）是由4，4‘-二氟二苯甲酮与对苯二酚在碱金属碳酸盐存在下，以二苯砜作溶剂进行缩合反应制得的一种新型半晶态芳香族热塑性工程塑料。它属耐高温热塑性塑料，具有较高的玻璃化转变温度（ 143℃ ）和熔点（ 334℃ ），负载热变型温度高达316℃（ 30%玻璃纤维或碳纤维增强牌号 ），可在250℃下长期使用，与其他耐高温塑料如PI、PPS、PTFE、PPO等相比，使用温度上限高出近50℃。 具体特性如下：
1. 耐高温 PEEK具有较高的玻璃化转变温度和熔点（334℃），这是它可在有耐热性要求的用途中可靠应用的理由之一。其负载热变型温度高达316℃，连续使用温度为260℃。
2. 耐磨损 在高温、高载荷、强腐蚀等恶劣环境下，PEEK材料都有极佳的耐磨损性能。
3. 高强度 PEEK有最好的力学强度，韧性和刚性兼备并取得平衡的塑料。特别是它对交变应力的优良耐疲劳是所有塑料中最出众的，可与合金材料媲美。
4. 自润滑性 PEEK在所有塑料中具有出众的滑动特性，适合于严格要求低摩擦系数和耐摩耗用途使用。特别是碳纤、石墨各占一定比例混合改性的PEEK自润滑性能更佳。
5. 耐化学药品性(耐腐蚀性) PEEK具有优异的耐化学药品性，在通常的化学药品中，能溶解或者破坏它的只有浓硫酸，它的耐腐蚀性与镍钢相近。
6. 阻燃性 PEEK是非常稳定的聚合物，1.45mm厚的样品，不加任何阻燃剂就可达到最高阻燃标准。
7. 耐剥离性 PEEK的耐剥离性很好，因此可制成包覆很薄的电线或电磁线，并可在苛刻条件下使用。
8. 耐疲劳性 PEEK在所有树脂中具有最好的耐疲劳性。
9. 电气性能 在很宽的温度和频率范围内，PEEK能保持稳定的、优异的电性能。
10. 耐辐照性 耐γ辐照的能力很强，超过了通用树脂中耐辐照性最好的聚苯乙烯。可以作成γ辐照剂量达1100Mrad时仍能保持良好的绝缘能力的高性能电线。
11. 耐水解性 PEEK及其复合材料不受水和高压水蒸气的化学影响，用这种材料作成的制品在高温高压水中连续使用仍可保持优异特性。
上海超聚新材料科技有限公司专注于PEEK（聚醚醚酮）、PI（聚酰亚胺）、PAI（聚酰胺-酰亚胺）高性能特种工程塑料板棒环及成品零件的应用研发及制造。具备完善的测绘造型、PEEK模具设计制造、改性造粒、注塑、模压、车铣磨、CNC(数控机床)机加工、激光打标等工艺条件，欢迎莅临交流指导！
联系方式：
公司：上海超聚新材料科技有限公司
网址：www.super-peek.com
地址：上海市张江高科技园区达尔文路88号2幢307室（临近高科中路）
邮编：201203
联系：李冰
手机：18616115922
电话：021-51312088
传真：021-51312089
邮箱：libing@chinapeek.com
Q Q ：772065284
点击输入文字描述3C认证或第三方质检报告
发票样本
售后条款
厂家货源正品
厂家一手货源，供货周期短，质量有保证1
关于尺寸
误差范围内。
关于色差
店商品均为实物拍摄，颜色经专业校对，与实物平铺图最为接近，因电脑显示器的色彩对比度和色温等都有差异。
关于客服
如您的咨询没能及时回复，可能是当时咨询量过大或是系统故障。
关于售后
我们将提供完整的售后服务，包含15天退货，正品保证。
关于发货
顺丰、申通。
021-80107851
