| 功率 | 2.2KW |
|---|---|
| 类型 | 加热炉 |
| 品牌 | 广吉昌 |
| 型号 | GJC |
| 加工定制 | 是 |

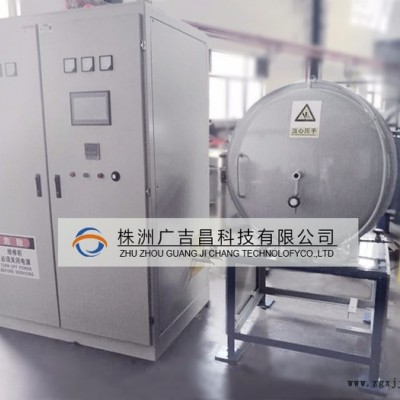

PI导热膜石墨化炉主要由1200-1600℃的中温炉和2800-3000℃的超高温炉及其配套的气体净化装置，气体过滤装置，冷却循环水系统等组成。可生产各种尺寸规格的导热石墨膜。设备的前后工序所需的设备搭配合理，设备利用率高，生产效率高。
设备采用微电脑进行炉体分配控制，温度控制，温度记录和水，电，气各种数据的监控。采用编程工艺升温曲线进行升温，并对实际炉温进行记录，可保证每炉产品的品质，并可跟踪和追查产品的生产情况。全面的水、电、气数据监控，当出现故障时，将在1秒钟内报警，并对设备自动做出相应的保护。
PI导热膜石墨化炉的主要技术参数:
|
| 单位 | KGPS-60 | KGPS -120 | KGPS -160 | KGPS -200 | KGPS -250 |
| | mm | Φ100×150 | Φ200×300 | Φ300×500 | Φ400×800 | Φ500×1000 |
| 中频电源功率 | Kw | 60 | 120 | 160 | 200 | 250 |
| 中频电源频率 | Hz | 4000 | 2500 | 2500 | 1500 | 1000 |
| **高工作温度 | ℃ | 3000 | 3000 | 3000 | 3000 | 3000 |
| 极限真空度 | Pa | 1.2×10-1 | 1.2×10-1 | 1.2×10-1 | 1.2×10-1 | 1.2×10-1 |
| 压升率 | Pa/h | 2 | 2 | 2 | 2 | 2 |
| 恒温区温差 | ℃ | ±10 | ±10 | ±10 | ±15 | ±15 |
PI导热膜石墨化炉的相关配套设备：
采用全密封防尘结构电源柜，防止导电炭纤维和导电尘土机柜自带水冷散热量，不与室内空气发生热交换 ；
全面的PLC水、电、气自动控制和保护系统。实现电源、炉体、冷却水、保护气体等装置的顺序控制和联锁保护、预警、报警等功能 ；
由封闭的纯水循环系统进行冷却，每一个水路的水流量都在触摸屏上显示，一次水循环系统全部使用不锈钢管道和去离子水冷却；
配备气体净化装置，可将氧含量降到1PPMV，露点温度小于-80度。
