| 材质 | 不锈钢 |
|---|---|
| 品牌 | 芯仪Sine |
| 型号 | SET-PI1-01 |
| 加工定制 | 是 |
| 是否支持一件代发 | 不支持 |

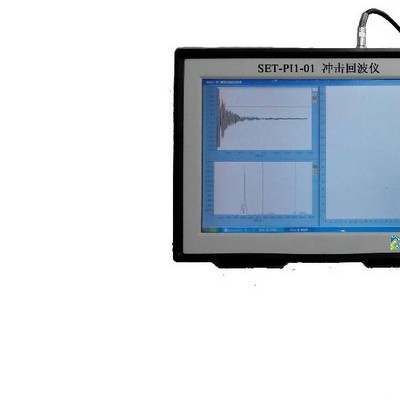

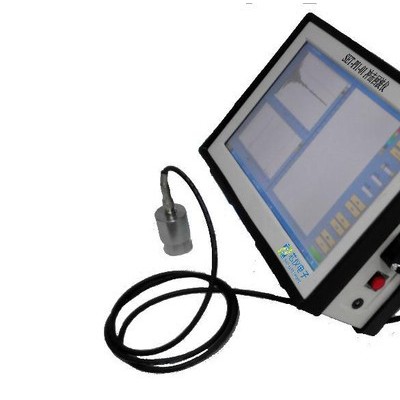

SET-PI1-01型冲击回波仪是一款以冲击回波检测技术为基础的先进无损检测仪器，仪器针对钢筋混凝土结构构件质量检测而开发，适用与桥梁、隧道、基桩、锚杆、边坡等土建工程质量检测。仪器采用13.3寸高亮度液晶显示触屏，操作极为方便；检测仅在一面进行，检测过程无需耦合剂，检测方便快捷；工业级专用控制系统，能够保障仪器稳定运行，提高检测精度；数据分析软件使用特征值色谱成像技术，检测结果可视化；仪器箱体采用整体铸铝材质，抗摔、防腐蚀，满足各类检测工况要去。
应用领域
(1) 钢筋混凝土桥梁(混凝土抗压强度、厚度、裂缝深度、空洞、密实度、结合面质量、表面损伤层
厚度)；
(2) 桥梁预应力管道注浆密实度；
(3) 混凝土板(墙、柱)厚度与内部缺陷;
(4) 隧道衬砌厚度与结合面质量；
(5)飞机跑道厚度与内部缺陷；
(6) 混凝土路面与沥青层厚度。
性能优势
(1) 主机操作界面友好，全触摸式操作，交互式参数设置与测试操作；
(2) 一体化激发与接收装置，测试高效快捷；
(3) 信号波形、频谱实时显示与处理，即时显示内部缺陷示意图；
(4) 高效稳定自动冲击器，冲击参数(冲击力、接触时间)可调；
(5) 无需耦合剂的高灵敏度轮式传感器；
(6) 只需一个检测面；
(7) 插件式多通道数据采集模块，可跟不同传感器组合形成多种测试系统；
(8) 高可靠工业级专用控制系统、2G内存、32G硬盘、大尺寸真彩液晶屏；
(9) 全面支持Windows操作系统，标准USB接口、大容量移动存储器；
(10) 内置高性能锂电，满足野外长期工作需求。
主要性能指标
| 主控单元 | 工业级专用系统 | 显示方式 | 13.3寸液晶显示屏 |
| 通道数量 | 1发射通道，2接收通道 | 触发方式 | 信号出发、外触发 |
| 采样率 | 2KHz~1MHz 15档可调 | 采样字节 | 1 ~ 255 KB |
| 声时精度 | 0.5 s | 声时测量范围 | 0~127000000s |
| 放大器增益 | 60 dB | 放大器宽度 | 0 ~ 10 MHz |
| 接收灵敏度 | ≤30 V | 发射电压(V) | 5、500、1000可选 |
| 发射脉宽 | 0.5s ~0.6s、步进0.5s | 存储容量 | 2G内存、32G硬盘 |
| 通用接口 | USB、支持移动存储 | 操作方式 | 触摸屏、按钮 |
| 供电方式 | 内置高能锂电池，连续工作6小时； 外置接口：12V DC； 100V~240V、50/60Hz | 主机适用打印机 | 普通打印机 |
| 主机尺寸(mm) | 362 ×266 ×85 | 主机重量(Kg) | 2.5 |
主要配置
| 测试主机 | 数据分析软件1套 | 移动U盘1个 | 传感器3个 |
| | | | |
| 冲击锤2把 | 仪器箱 | | |
| | 暂无，可根据客户 要求定制 | | |
数据分析软件界面
