标准 | 国标 |
---|---|
材质 | 碳钢 |
工作温度 | 高温 |
公称通径 | DN15-200 |
结构形式 | 固定球球阀 |
连接形式 | 法兰 |
流动方向 | 双向 |
驱动方式 | 手动 |
适用介质 | 各种高腐蚀化学介质 |
用途 | 截止 |
作用对象 | 泵、水、管道、容器等 |
零部件及配件 | 主体、付体、带杆球体、填料箱、密封圈、填料压盖、填料、手柄 |
压力环境 | 常压 |
类型(通道位置) | 三通式 |
品牌 | 华昊 |
型号 | ZG325 |
靖江华昊化工设备制造有限公司品质生产和销售(批发)衬氟阀门系列之球阀衬F46、40、PFA 三通球阀。
三通球阀
靖江华昊化工生产的衬三通球阀的基本信息:
中文名称:三通球阀 外文名称:Three way ball valve
主要结构:T型三通、L型三通、X型三通 密封结构:全包/半包、全衬/半衬
密封形式:软密封、硬密封 主要特点:多通道切断/连接、方向转换等
驱动方式:手动、气动、电动 连接方式:夹箍、焊式、法兰、螺纹、由任三 通 球 阀 | |||||||||||
主要零件材料 | |||||||||||
零件名称Parts name | 材质Material | ||||||||||
主体Main | ZG325衬1iningF46、F40、PFA | ||||||||||
付体Appendages | ZG325衬1iningF46、F40、PFA | ||||||||||
带杆球体--Ball | ZG325外包outsourcingF46 | ||||||||||
填料箱Fill me | 45#衬1iningF46 | ||||||||||
密封圈Seal | F4 | ||||||||||
填料压盖Packing gland | FA3 | ||||||||||
填料Packing | F4 | ||||||||||
手柄Handle | A3 | ||||||||||
主要性能规范 | |||||||||||
公称压力 Nominal pressure | 试验压力Test pressure | 工作压力 Work pressure | 工作温度 Temperature | ||||||||
密封Seal | 强度Strength | ||||||||||
10kgf/cm2 | 10kgf/cm2 | 15kgf/cm2 | 10kgf/cm2 | -80℃~+200℃ | |||||||
主要外形尺寸及连接尺寸 | |||||||||||
公称通径 Nominal diameter | 尺 寸 Size | ||||||||||
L | D | D1 | D2 | B | F | Z-Φ | L0 | H | |||
15 | 130 | 95 | 65 | 45 | 14 | 3 | 4-Φ14 | 180 | 104 | ||
20 | 140 | 105 | 75 | 55 | 16 | 3 | 4-Φ14 | 180 | 104 | ||
25 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 | 180 | 104 | ||
32 | 165 | 135 | 100 | 78 | 18 | 3 | 4-Φ18 | 200 | 115 | ||
40 | 180 | 145 | 110 | 85 | 18 | 3 | 4-Φ18 | 200 | 125 | ||
50 | 200 | 160 | 125 | 100 | 20 | 3 | 4-Φ18 | 250 | 132 | ||
65 | 220 | 180 | 145 | 120 | 20 | 3 | 4-Φ18 | 250 | 148 | ||
80 | 250 | 195 | 160 | 135 | 22 | 3 | 8-Φ18 | 300 | 165 | ||
100 | 280 | 215 | 180 | 155 | 24 | 3 | 8-Φ18 | 350 | 180 | ||
125 | 320 | 245 | 210 | 185 | 26 | 3 | 8-Φ18 | 600 | 230 | ||
150 | 360 | 280 | 240 | 210 | 26 | 3 | 8-Φ23 | 800 | 283 | ||
200 | 400 | 335 | 295 | 265 | 28 | 4 | 8-Φ23 | 1200 | 325 |
靖江华昊化工品质供应的三通球阀的特点:
1、气动三通球阀、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化
2、三通球阀使用寿命长,流通能力大,阻力小
3、三通球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态
球阀和闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是被广泛采用的一种新型阀门。靖江华昊化工销售的三通球阀的工作方式:
L型流道的三通4面阀座球阀,采用2面阀座。主要用于流路的换向。
T型流道的三通4面阀座球阀,采用4面阀座,受力平衡,保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。
靖江华昊化工品质供应的三通球阀的优点:
1. 流体阻力小,其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠、密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

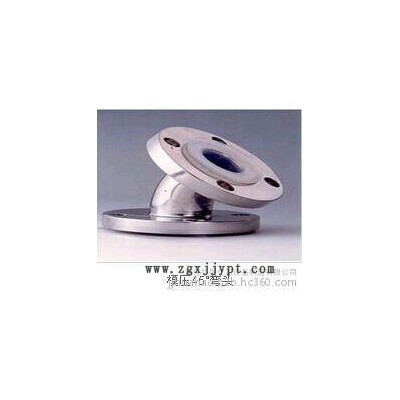

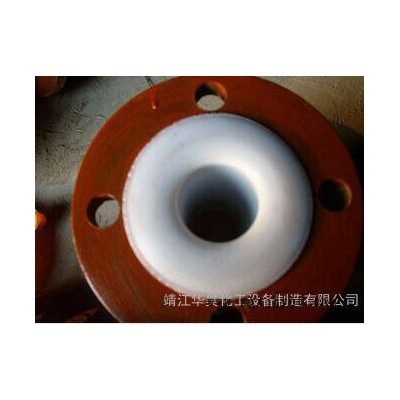

高平台球阀按其通道位置可分为直通式,三通式和直角式。后两种球阀用于分配介质与改变介质的流向。靖江华昊化工可根据客户要求加工形状特殊的各种非标衬四氟制品,如大口径(≤DN800)非标加长弯头、大口径不规则衬四氟三通、四通、五通及多支管全模压非标配件。管线配置我们可根据客户要求提供L=4000~100范围内各种长度直管、国标弯头、三通、四通、异径管等配件或根据客户提供的管线图分解制造;同时我们还免费现场设计和测绘,确保客户现场安装准确无误。除提供完整的成品外,客户还可以来料加工(为保证衬四氟质量**,请焊制钢件前电话沟通选用钢管的壁厚、外径等参数,以确保四氟管与钢管级配合理;弯头、三通、大小头请确认其中心高尺寸,尽可能按**现行标准制作,我们有根据**标准参数制作的成套模具,降低制造成本,为客户节约工程造价。)
