| 类型 | 混凝土内部缺陷检测 |
|---|---|
| 重量 | 1.3kg |
| 外形尺寸 | 236 ×85 ×69 mmmm |
| 测量范围 | 预应力桥梁注浆质量检测 |
| 电源 | 内置8.0 Ah可充锂电 |
| 控制系统 | MCU |
| 操作系统 | 嵌入式系统 |
| 发射电压 | 最大1200V，连续可调 |
| 发射脉宽 | 0 ~ 250 μs连续可调 |
| 材质 | ABS工程塑料 |
| 适用范围 | 桥梁、大体积混凝土 |
| 品牌 | 芯仪Sine |
| 型号 | SET-PI2-01 |
| 加工定制 | 否 |
| 是否支持一件代发 | 支持 |

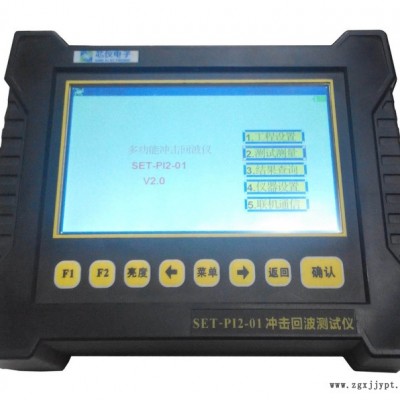

SET-PI2-01 型冲击回波测试仪是一款以冲击回波检测技术(又称应力波检 测技术)为基础的钢筋混凝土结构内部缺陷检测专用的便携式测试仪器。仪器采用7寸高亮度真彩液晶触摸显示屏，独立、交互式按键/触摸操作；单/双通道数据采集，能够同时进行测试，测试效率高；仪器配置专用信号激发器，使用方便，敲击信号稳定度高，重复性好；专业化的数据后处理软件可实现三维成像，缺陷识别精度高。
应用范围
◆ 大体积混凝土内部缺陷检测(空洞、密实度、表面损伤层厚度)
◆ 桥梁预应力管道注浆密实度
◆ 混凝土路面、边坡厚度与结合面质量
◆ 隧道衬砌厚度与结合面质量
◆ 剪力墙灌浆质量检测
性能特点
◆ 单面检测，无需耦合剂，检测方便、快捷

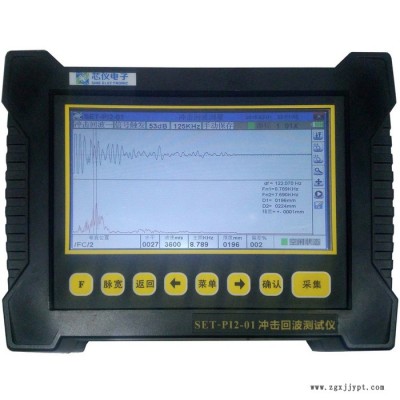

◆ 7 寸高亮度真彩液晶触摸屏，实时显示测试波波形图和频谱图

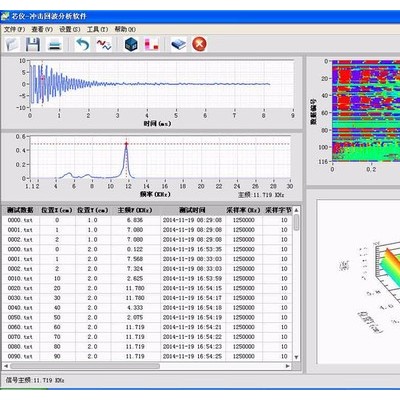

◆ 专业的三维成像数据处理软件用于后期分析
◆ 高性能内置大容量锂电池(8.0Ah)，适用于野外长期工作
性能参数
操作系统：嵌入式系统，简洁流畅
控制系统：MCU
操作模式：按键与触摸独立式操作
显示模式：7” TFT高亮度真彩液晶
通信方式：USB高速传输
通信速度：1 MB/s
通道数量：1发射1接收
供电模式：内置8.0 Ah可充锂电
测试厚度：10 ~120 cm
测试精度：幅度精度优于0.1%；频率精度优于0.1%
测试方式：手动/自动/信号触发
输入信号类型：机械振动
传感器类型：高灵敏度加速度传感器
缓存：256 K
存储介质：4 GB高速存储卡
声时精度：0.5 μs
接收灵敏度：≤30 μV
采样频率：25 Hz ~ 1.25 MHz共8档可调
放大增益：50 ~ 92 dB 共8档可调
发射脉宽：1 ~ 250 μs 连续可调
工作环境：温度 －10 ~ 50 °C；湿度 < 90% RH
主机尺寸：236 ×85 ×69 mm
主机重量：1.3 Kg
防护箱尺寸：415 × 310 × 140 mm
防护箱重量：2.5 Kg

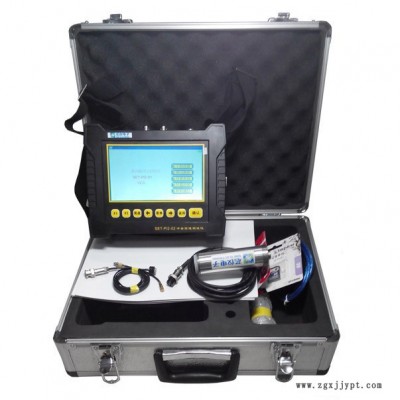

主要配置
1. 测试主机 1台
2. 信号激发器 1个

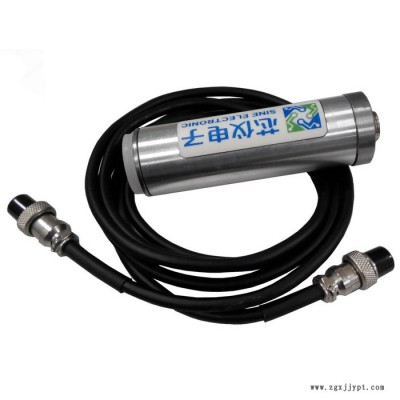

3. 加速度传感器 1支
4. SD存储卡 4GB 1张
5. ** 1个
6. 分析软件 三维成像分析软件1套
7. 防护箱 1只
详情请点击：www.sinelectron.cn
021-80107851
