| 输入电压范围 | 200-320 |
|---|---|
| 输出波形 | 正弦波 |
| 输入欠压保护 | 210 |
| 输出功率 | 36KW |
| 品牌 | XJ |
| 型号 | XJ-PI-23-36KW |
传统的三相逆变电源，采用3桥臂方式逆变，驱动脉冲为SVPWM，母线电压利用系数为0.86左右，此方案结构简单，但只能带三相平衡负载。近几年，为了带不平衡负载，有很多专家研究4桥臂方式逆变，用独立的一个桥臂来产生中心点可变的中心电压，此方案缺点是各相之间互相干扰，母线电压利用系数不到0.4,整机效率低。
为此，上海先甲新能源公司经过多年研究，突破性的提出了6桥臂解决方案，采用3个独立单相逆变电路，每相之间相差120度，合成了一个3相380系统。该机器每相具有独立的稳压、限流电路，可以带**不平衡负载。采用高效的环形变压器，使得整机变换效率高、空载电流小。
系统的原理图如右。
系统原理图

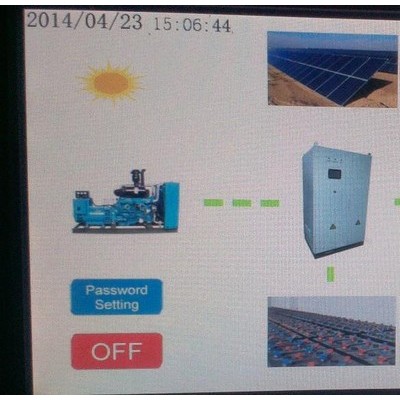

因为是单相逆变，故采用的是SPWM脉冲驱动方式（与SVPWM效果一样）。电路中，每个单相逆变回路中均加有母线电流检测电路。该电流检测回路可以检测出母线电流的瞬时变化值，经过数字滤波后，判断是否为对系统造成灾难性损坏的过流脉冲，如是，则在10US内自动关闭IGBT单元。此逐周期限流方案，可以使得逆变电源能启动冷态的白炽灯泡、空调、水泵等冲击性较强的负载。 针对目前工频逆变器主要用在光伏离网发电系统中，故在系统设计中增加了光伏充电控制，使用均充+浮充的方案，确保蓄电池能得到长时间充电. 系统主控板产生3相6桥臂驱动脉冲，去驱动3相独立逆变电路。主控板并实时采集3相的交流输出电压、直流电流、交流电流，在100US时间内进行稳压与过流运算、处理。 针对太阳能行业客户的要求，系统采用485通信模式，主控板将系统的实时数据、告警信息都上传到触摸屏上，以客户察看系统数据与信息。
