| 插入损耗 | - |
|---|---|
| 额定功率 | - |
| 供电电压 | - |
| 品牌 | KMETECH/宽迈 |
| 型号 | PI-160G |
| 类型:PoE八芯供电器 | DC:54V /1% |
| AC:100-240 |

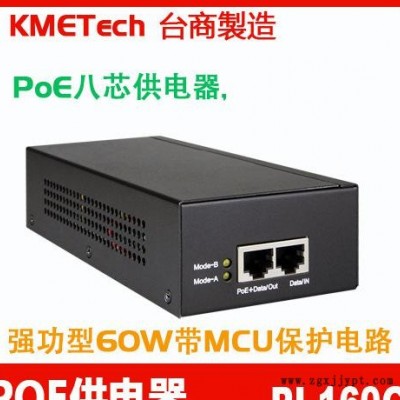

PI-160G-四对线PoE供电器,強供型**大輸出60W,输出60W
PI-160G具备千兆、大功率四对线完全符合大功率PoE规范的60W、单口四对线PoE供电器,PoE中跨设备。
PI-160G可与广泛的**PoE受电设备（PD）配套使用，包括依照**的IEEE 802.3at规范要求大功率和两事件分级支持的802.11n接入点、WiMAX CPE和基站、Pan-Tilt-Zoom摄像机等。
PI-160G Midspan中跨设备/四对线供电器，大功率、千兆
支持和两事件分级等多项性能于一身。
主要功能与特性
* 10/100/100 baseT支持
PI-160G的一项重要特性是其可在所有四对线PoE供电器,以太网电缆上提供大功率的能力，与双芯(两对线)产品相比，可大大地改善性能和效率。四对线PoE供电器可使PI-160G得以在提供60W功率的同时维持600mA的较低的电流水平。这与同类的两对线设备形成了鲜明的对比，在提供60W功率的情况下其电流水平高达1.2A。鉴此，这一效率更高的PSE156G可在使用CAT5电缆的情况下为PD损耗提供51W的功率，而对于两对线解决方案来说，则只能提供30W。
除其60W操作模式外，PI-160G还可用于为两对线设备供电，功率可达30W。在此情况下，该中跨设备仍使用CAT5及以上电缆的所有四对线，可使其少浪费电缆上的高达50%的功率。与传统的两芯解决方案相比，采用PI-160G的PoE系统可降低高达15%的能量损耗。
另外，此款PI-160G中跨设备还配带独特的连锁功能，当向网络加装新的PD时，允许用户通过以增量方式链接多个单端口中跨设备而扩展其部署。
Mode-A :LED亮 表示 1/2(+);3/6(-)已經工作中
Mode-B :LED亮 表示 4/5(+);7/8(-)已經工作中
AC 100~240V 50/60HZ
** 底部可以壁掛
功能特性
PI-160G PoE Injector单口中跨供电器，该供电设备正常工作在100VAC～240VAC输入电压范围，对外输出54V直流电压，额定60W的功率，采用八芯供电Mode-A +Mode-B两组直流电混合供电方式，可适用于标准与非标准PD设备的供电场合，正常供电距离可达100米。PI-160G PoE Injector供电设备具有以下一些优良性能：
1.通过Mode-A +Mode-B传输60W功率。
2.传输速率：10/100/1000Mbps,。
3.电源具有输入过欠压、输出过压、过热、输出过流短路保护等功能。
4.系统可靠性：MTBF>100000 hours@220Vac fullLoad。
5.传导干扰（CE）和辐射干扰（RE），符合EN55022、CLASS B标准。
6. 防雷特性：交流输入端，能够承受差模2KV，共模4KV的surge防护。
7. 电源效率高，全范围应用
8.系统自然冷或自带调速风扇，保证系统寿命.
功能参数 | 规格 |
电源规格 | |
工作电源 | 输入电压：AC 100~240V，频率50/60Hz |
埠输出功率 | 总输出**大功率分别为：60w。 |
整机功耗 | PoE供电器空载功耗分别为：低于1w |
PSE供电标准 | 强供电，无检测功能 |
PSE输出电压/电流 | 54V DC/ 1.2mA（MAX） |
PSE输出稳压精度 | 54V DC±5% |
产品性能 | |
传输速率 | 10/100/1000 Mbps自适应网口**大速率1000Mbps |
供电距离 | 满足100米长距离供电输出 |
系统可靠性 | MTBF>100000 hours。@ 25°C full load，220Vac |
产品外观 | |
产品尺寸 | 180 mm x 79 mm x 44mm |
LED 12/36脚 | Mode-A亮绿灯 |
LED 45/78脚 | Mode-B亮黄灯 |
PSE输出(Output) | Data + Power RJ45接口类型 (黄灯1~4 -Port) |
Data输入(Input) | Data/IN，RJ45接口类型 |
POE灯/灯号定义 | 1.灯亮表示正常供电。 2.指示灯闪亮:表示超载保护或者网线短路。 3.空载灯不亮 |
埠额定输出功率 | Mode-A/Max.30W;Mode-B/ Max.30W |
2.POE输出口主要技术指标
序号 | 项目 | 技术要求 | 单位 | 备注 |
2.1 | POE供电指示灯 | 灯灭，输出空载 |
| 埠输出电流大于35mA，指示灯亮，埠输出电流小于8mA，指示灯灭，中间状态随温度有所变化，但同一负载不出现指示灯闪烁。 |
2.2 |
埠输出短路保护 | 灯亮，输出正常带载 |
|
短路保护方式为打嗝重启方式，指示灯闪烁 |
灯闪，输出超载或短路 |
| |||
长期短路不损坏 |
|
主要特性：
•电源具有输入过欠压、输出过压、每路输出过流短路保护等功能
• 系统可靠性：MTBF＞17520 hours
• 传导干扰（CE）和辐射干扰（RE），符合EN55022、CLASS B 标准
• 防雷特性：交流输入端，均能承受265V/IN
