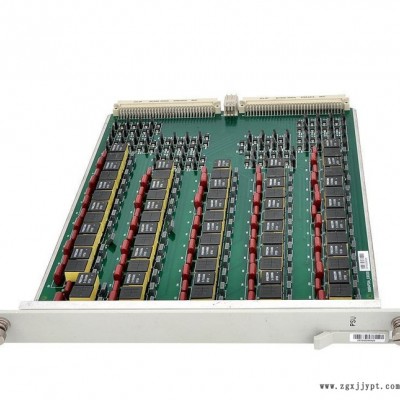

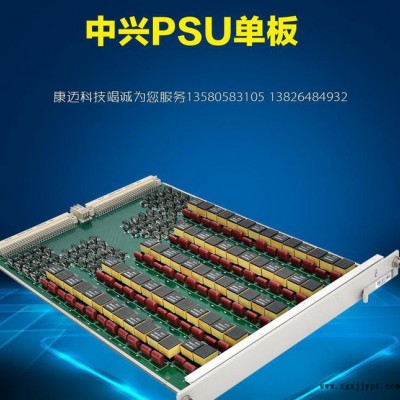

中兴PSU单板

近两年来，中兴通讯致力于中国宽带网络的发展，以用户需求、网络优化、业务部署、投资回报为出发点，凭借强大的技术实力、对中国宽带接入网络深刻的理解和丰富的宽带网络运行经验，自主研发形成大、中、小全系列的DSL产品。其中局端产品包括ZXDSL8220、ZXDSL8210、ZXDSL8203、ZXDSL8426、ZXDSL8416、ZXDSL9210、ZXDSL9426等。用户端产品包括ZXDSL831、ZXDSL832、ZXDSL852、ZXDSL531、ZXDSL732、ZXDSL931等。

　　同时，中兴通讯进一步提升DSL产品的功能，可支持ADSL over POTS、ADSL over ISDN、2/4线SHDSL、VDSL、IMA E1、LAN功能完全混插。在稳定的基础上，为优化运营商的网络建设，进一步提高宽带业务的服务质量，不断完善QoS、业务等级、流量控制、组播、用户管理、工程维护等功能。使ZXDSL成为运营商部署宽带接入网络的**。

　　一、系列化产品

　　1．ZXDSL 8220

　　ZXDSL8220是中兴通讯自行研发、具有自主知识产权的新一代DSL大容量综合接入产品，每单元容量达992L，机房利用率高，特别适合"**"的高密度骨干节点的组网需求。

　　在网络侧，ZXDSL8220提供155M ATM单模/多模光口、34M/ 45M ATM E3/DS-3接口、622M ATM接口、10/100base-T（RJ45）接口、100base-F（MT/RJ）接口、GE接口等，可实现ATM，IP，E1等方式的链形、星形、树形、环形级联扩大本地用户数量，组网及其灵活方便。

　　在业务侧，ZXDSL8220支持ADSL over POTS、ADSL over ISDN、2/4线SHDSL、VDSL、IMA E1、LAN等业务的完全混合接入，更贴切的满足运营商的需要，减少运营商的宽带网络建设投资。

　　ZXDSL8220分离器外置，采用后背板走线的方式，减少外部连线，可靠性高，方便工程实施。

　　2．ZXDSL8210

　　ZXDSL8210是一款中容量的DSLAM设备，每单元**多支持372线，单机架可达552线。上行提供155M ATM单模/多模光口、34M/ 45M ATM E3/DS-3接口、10/100base-T（RJ45）接口、100base-F（MT/RJ）接口、GE接口等；支持ADSL、IMA E1、LAN混合接入。可通过多级级联方便地扩展本地用户数量。通过ZXDSL8210，系统可接入多种骨干数据网。

　　3．ZXDSL8203

　　ZXDSL8203是中兴通讯新推出的一款中小容量的DSLAM，设计紧凑，容量适中。单机框支持64L用户，通过扩展框的方式**可支持256L。

　　ZXDSL8203可提供一个STM-1 ATM接口或DS-3/ E3（45M/34M）接口上行，在接入用户数量不多时，也可选配4×IMA E1接口接入上级网络；支持ADSL over POTS、ADSL over ISDN、SHDSL业务的混合接入。通过ZXDSL 8203，系统可接入多种骨干数据网，特别是和ZXDSL8220/8210的级联组网，更好的满足多样化的网络建设需求。

　　4．ZXDSL8426

　　ZXDSL8426为小容量一体化的DSL局端设备，设计紧凑，既可以插入标准机架，也可以单独安置。支持24线ADSL接入；支持2个100M光口或电口、IMA E1接口；可通过ZXDSL8220 /8210汇聚多台ZXDSL8426级联组网。

　　在小容量用户应用时，很多情况下没有155M的ATM或者SDH传输环境，也没有10/100M的IP传输环境，而SDH的E1传输还有一定的空余，此时，8426可以配置IMA E1接口模块，通过SDH传输后，接入上级网络相应的IMA E1接口，从而大大拓展ADSL的覆盖范围。

　　另外，ZXDSL8426可作为接入网ONU的ADSL宽带接入单元，实现接入网向宽带的过渡演进。

　　5．ZXDSL8416

　　ZXDSL8416是另一款小容量一体化的DSLAM，紧凑的设计大大的降低了对空间、电源等环境条件的要求，既可插入标准机架，也可单独安置。提供16线ADSL接入，特别适用于办公室、少量小区居民用户等环境下的宽带综合接入业务开展。系统支持100M光口或电口上联，可通过ZXDSL8220/8210汇聚多台ZXDSL8416级联组网。

　　6．ZXDSL9210

　　ZXDSL9210为中兴通讯新推出的一款基于分组交换内核的DSLAM设备，单机框**大支持240线VDSL用户或者480线ADSL over POTS/ISDN用户接入。

　　在网络侧，ZXDSL9210可提供10M/100M base-T、100base-F、GE Ethernet 接口。由于系统内部完全采用以太网交换结构，配置极其灵活，因此具备强大的自组网能力，可通过多级级联方便地扩展本地用户数量。

　　7．ZXDSL9426

　　ZXDSL 9426为小容量一体化的DSLAM，为VDSL远端设备提供接入功能。通常放置于端局、园区或楼道内，实现分散的、小容量VDSL用户的接入。ZXDSL 9426支持24线VDSL接入，支持2个以太网接口，可进行多级级联。

　　8．用户端设备

　　中兴ADSL系统提供灵活多样的用户端设备，以满足不同的用户需求。

　　ZXDSL831：外置式，以太网接口，ADSL over POTS
　　ZXDSL852：外置式，USB接口，ADSL over POTS
　　ZXDSL832：外置式，以太网接口，ADSL over ISDN
　　ZXDSL531：外置式，以太网接口＋WLAN无线接口（AP），ADSL接入
　　ZXDSL732：外置式，以太网接口，SHDSL接入
　　ZXDSL931：外置式，以太网接口，VDSL接入

　　用户端ATUR与DSLAM之间采用星形拓扑结构，用户之间的关联性较小，安全性和可靠性好。ATUR采用PVC的方式接入上级网络，PVC之间完全独立，具有良好的隔离性，有效的保护用户的数据安全。

　　二、特色优势分析

　　1．丰富的上行接口，组网能力强大

　　ZXDSL具备强大的组网能力，针对ATM数据网，提供STM-1 ATM（单模、多模光口）、E3/DS-3 ATM、STM-4 ATM接入方式，不仅可以通过光纤直接传输，也可通过SDH进行超远距传输。

　　针对规模逐渐扩大的IP数据网，提供GE、100base-F、10 /100base-T等接口，支持RFC1483B、802.1Q VLAN、TRUNK、IGMP Snooping等协议。
在用户容量不大、传输资源紧张的情况下，可以采用多个E1捆绑（E1 IMA）的方式组网，有效的提高了网络资源的利用率。

　　中兴ZXDSL系统支持ATM方式、IP方式、E1方式同时上行。

　　目前，宽带网络上的XDSL设备是多种厂家的产品。在XDSL进一步大规模发展的情况下，可以利用中兴ZXDSL强大的级联组网能力，接入其他厂家的DSLAM设备，汇聚后一并接入上级的汇聚层。这样可以减少对上级汇聚端口的需要，提高汇聚层端口利用率，降低建网成本。

　　2．多种业务综合接入

　　ZXDSL提供ADSL over POTS、ADSL over ISDN、VDSL、2线/4线SHDSL、IMA E1、LAN等多种综合接入，各种线路板实现完全混插。丰富的单板种类使ZXDSL设备从单一的DSL接入局端复用设备，演进成集接入、汇聚于一体的综合接入设备，业务开展及其灵活，可进一步节约运营商的宽带网络建设成本，更贴切的满足运营商的需求。

　　3．优越的互联互通性

　　中兴ZXDSL系统在国内获得大量的商用。实际应用中，与异种厂家的DSLAM、ATUR设备，以及BAS、ATM交换机、以太网交换机均具有良好的互联互通性。

　　4．强大的网管功能

　　中兴ZXDSL系统支持CLI、TELNET和SNMP等多种网管方式，既可以实现低成本的本地网管；也可以采用带内、带外方式组建远程集中网管。

　　中兴ZXDSL网管系统可采用分布式组网方案，以提供**的网管灵活性、稳定性、便利性、可管理性。在运行维护网管中心设置中心网管，在区域设置区分管理权限的客户端。采用带内网管方式，DSLAM通过ATM VCX或网管VLAN与中心网管相连，实现整个区域内全部网元的统一网管。

　　中兴ZXDSL网管系统可以实现分权、分级、多视域管理。

　　中兴DSL网管系统提供全中文、图形化界面，鼠标点击，轻松管理。

　　5．完善的运营配套支撑能力

　　中兴通讯拥有系列化的宽带接入服务器产品UAS，配合RADIUS计费系统或中兴通讯的3AS计费系统，可以实现用户的鉴权、授权、计费功能，方便的开展差别服务、多业务选择，宽带业务端口批发、虚拟ISP、VPN等业务。UAS能够兼容现有的RADIUS服务器，无需重复投资。同时，中兴通讯开发的PORTAL门户网站功能，配合UAS和RADIUS/3AS计费系统，可以为运营商提供完善的XDSL运营支撑。

6．强大的综合宽带运维能力

　　中兴通讯DSL系统具有强大的综合宽带运维能力。

　　通过远程Modem管理，可以进行终端远程配置、端口复位和管理；利用M+1线路备份功能，可在用户板损坏时将数据流量及时转移到备份用户板；利用在线测试功能，仅仅在网管中心**可以实现全方位的故障定位、故障处理、性能统计分析，在接受用户故障申告时，不仅能够快速定位故障，而且能够通过配置管理或者外派维护人员，快速解决故障。

　　ZXDSL宽带接入系统强大的综合运维能力，使网管中心从原来单一的DSLAM网络设备管理中心，演进为局端设备、线路、用户端设备的综合管理中心。从而为运营商的工程维护提供了极大的便利，提高了开通维护效率。

　7．大量成熟稳定的网上运行

　　目前中兴DSL设备进入中国所有省份，在线运行设备超过150万线，2002年新增市场占有率35％。产品覆盖上海、福建、浙江、山东、北京、广东、河南等经济发达地区，经过大规模应用和网上实际运行考验。在英国、希腊、葡萄牙、土耳其等国的电信运营商测试中，性能优异，并在泰国、香港、印度等地稳定运行。

　8．对新技术的跟踪

　　我司保持与国内外业界ADSL、VDSL、SHDSL等新技术同步发展的优势。在实现DSL综合接入的同时，强化ZXDSL系统组网能力、用户管理能力和业务管理能力。中兴通讯强大的研发实力，确保中兴通讯能够跟进并引导技术潮流，为运营商提供****好的技术和产品，并根据运营商的市场需求开发新的设备和功能。
