| 加工定制 | 否 |
|---|---|
| 工作电压 | 24（V） |
| 输出频率 | 50（kHz） |
| 产品认证 | ccc |
| 品牌 | Siemens/西门子 |
| 型号 | 6EP1334-2BA20 |
上海鹭弘机电设备有限公司
现货供应西门子S7-200/300/400/1200 MM400 V20 S120 G120
联系电话：林经理 13818991494
q q在线：348923692
产品型号：6EP1334-2BA20

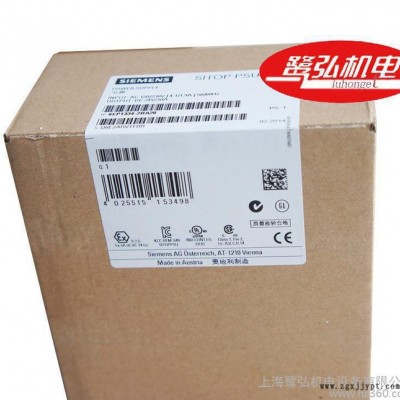

产品图片
| SITOP PSU100S 24 V/10 A 调节电源 输入：AC 120/230 V 输出：DC 24 V/10 A | |
| 技术数据 | |
| 产品 | SITOP PSU100S |
| 电源，型号 | 24 V/10 A |
| 输入 | |
| 输入 | 单相交流 |
| 电源电压 / 1 / 在 AC 时 / 额定值 | 120 V |
| 电源电压 / 2 / 在 AC 时 / 额定值 | 230 V |
| 电压范围/最小值 | |
| 备注 | 范围自适应 |
| 输入电压 / 1 / 在 AC 时 | 85…132 V |
| 输入电压 / 2 / 在 AC 时 | 170…264 V |
| 广域输入 | 否 |
| 抗过压能力 | 2.3 ×V额定输入 ，1.3ms |
| Ia 额定时的断电桥接，最小值 | 20 ms |
| 断点桥接 | Vin = 93/187 V时 |
| 电源频率额定值 | 50/60 Hz |
| 电源频率范围/最小值 | 47...63 Hz |
| 输入电流 / 输入电压额定值为 120 V 时 | 4.49 A |
| 输入电流 / 输入电压额定值为 230 V 时 | 1.91 A |
| 接通电流限制 （+ 25 °C），最大值 | 60 A |
| 已安装的输入保险丝 | T 6.3 A/250 V （不可用） |
| 电源线中的保护装置 （IEC 898） | 建议微型断路器：10A，特性曲线C |
| 输出 | |
| 输出 | 调节后、零电位直流电压 |
| 额定 DC 电压额定值 Ua | 24 V |
| 总容错，静态 ± | 3 % |
| 静态电网调节，约 | 0.1 % |
| 静态负载调节，约 | 1 % |
| 剩余波纹度双重峰值，最大值 | 150 mV |
| 剩余波纹度双重峰值，典型值 | 20 mV |
| 尖峰双重峰值，最大值（频带宽带约 20 MHz） | 240 mV |
| 尖峰双重峰值，典型值（频带宽带约 20 MHz） | 160 mV |
| 设置范围/最小值 | 22.8…28 V |
| 产品功能 / 可调整输出电压 | 是 |
| 输出电压的设置 | 通过电位器 |
| 运行显示 | 24 V 的绿色 LED 正常 |
| 启动/关闭特性 | V输出 超调< 3% |
| 起动延迟，最大值 | 0.3 s |
| 电压上升，典型值 | 20 ms |
| Ia 额定电流额定值 | 10 A |
| 电流范围/最小值 | 0…12 A |
| 备注 | 7 A 升至 +70 °C, 10 A 升至 +60 °C, 12 A 升至 +45 °C |
| 供给的有效功率 / 典型 | 288 W |
| 瞬时过载电流 / 启动期间短路 / 典型 | 32 A |
| 过电流的过载能力持续时间 / 启动时短路 | 1000 ms |
| 瞬时过载电流 / 运行期间短路 / 典型 | 32 A |
| 过电流的过载能力持续时间 / 运行时短路 | 1000 ms |
| 用于提高功率的并联能力 | 是 |
| 用于提高功率的可并联设备的数量，台 | 2 |
| 效率 | |
| Ua 额定、Ia 额定时的效率，约 | 90 % |
| Ua 额定、Ia 额定时的功耗，约 | 25 W |
| 闭环控制 | |
| 动态电网调节（Ue 额定 ±15 %），最大值 | 0.3 % |
| 动态负载调节 （Ia: 10/90/10 %），Ua ± 典型值 | 3 % |
| 负载跃变 10 到 90% 的调节时间，典型值 | 1 ms |
| 负载跃变 90 到 10 % 的调节时间，典型值 | 1 ms |
| 保护和监测 | |
| 电流限制/最小值 | 12…14.6 A |
| 输出的特性 / 短路保护 | 是 |
| 短路保护 | 恒流输出特性 |
| 持续短路电流 / 有效值 / 典型 | 14.6 A |
| 备注 | 过载150%额定电流输出 ， 5s/min |
| 超载/短路显示 | - |
| 安全 | |
| 初级/次级电位隔离 | 是 |
| 电位隔离 | 符合 EN 60950-1 和 EN 50178 的 SELV 输出电压 |
| 防护类别 | Class I |
| 泄漏电流 / 最大值 | 3.5 mA |
| 泄漏电流 / 典型 | 0.8 mA |
| CE 标识 | 是 |
| UL/CSA 认证 | 是 |
| UL/cUL （CSA） 许可 | cULus-Listed （UL 508, CSA C22.2 No. 107.1）, 文件 E197259, cCSAus （CSAC22.2 No. 60950-1, UL 60950-1, UL 1604） |
| 防爆 | ATEX 过程, UL 1604 Class I, Div. 2, Group ABCD 过程 |
| FM 许可 | - |
| CB 许可 | 是 |
| 造船许可 | GL 过程 |
| 防护等级 （EN 60529） | IP20 |
| EMC | |
| 发射干扰（辐射） | EN 55022 Class B |
| 电网谐波限制 | EN 61000-3-2 |
| 抗干扰能力（免疫） | EN 61000-6-2 |
| 运行数据 | |
| 环境温度 / 运行期间 | -10…+70 °C |
| 备注 | 自然对流 |
| 环境温度 / 运输期间 | -40…+85 °C |
| 环境温度 / 存放期间 | -40…+85 °C |
| 湿度等级符合 EN 60721 | 气候类型为 3K3，无冷凝 |
| 机械装置 | |
| 连接技术 | 螺栓连接 |
| 接口/电源输入 | L, N, PE: 每 0.5 ... 2.5 mm² 1个螺钉型端子 单芯/多股 |
| 接口/输出 | L+, M: 每 0.5 ... 2.5 mm² 2个螺钉型端子 |
| 接口/辅助触点 | 告警信号：每 0.5 ... 2.5 mm² 2个螺钉型端子 |
| 宽度 / 外壳的 | 70 mm |
| 高度 / 外壳的 | 125 mm |
| 深度 / 外壳的 | 125 mm |
| 安装宽度 | 70 mm |
| 安装高度 | 225 mm |
| 重量，大约 | 0.8 kg |
| 产品特点 / 外壳的 / 可顺序排列的壳体 | 是 |
| 固定类型 / 墙壁安装 | 否 |
| 固定类型 / 导轨安装 | 是 |
| 固定类型 / S7-300 异型汇流排安装 | 否 |
| 安装 | 安装在DIN导轨 EN 60715 35x7.5/15上 |
| 其他说明 | 在额定输入电压和环境温度25℃的参数（除非另有规定） |
6EP1331-1SH02 单相220VAC输入，输出24VDC 1.3A
6EP1331-2BA00 单相220VAC输入，输出24VDC 2A
6EP1332-2BA00 单相220VAC输入，输出24VDC 3.8A
6EP1332-2BA10 单相120/220VAC输入，输出24VDC 2.5A
6EP1333-2AA00 单相220VAC输入，输出24VDC 5A 工业可并联
6EP1333-2AA01 单相120/230VAC输入，输出24VDC 5A 工业可并联
6EP1333-2BA00 单相120VAC/220VAC输入，输出24VDC 5A
6EP1333-2BA01 单相120VAC/220VAC输入，输出24VDC 5A
6EP1333-3BA00 单相120VAC/220to500VAC输入，输出24VDC 5A
6EP1334-2AA00 单相220VAC输入，输出24VDC 10A 工业可并联
6EP1334-2AA01 单相120/220VAC输入，输出24VDC 10A 工业可并联
6EP1334-2BA00 单相220VAC输入，输出24VDC 10A
6EP1334-2BA01 单相220VAC输入，输出24VDC 10A
6EP1334-3BA00 单相120/220VACto500VAC输入，输出24VDC 10A
6EP1336-2BA00 单相220VAC输入，输出24VDC 20A
6EP1336-3BA00 单相220VAC输入，输出24VDC 20A 工业可并联
6EP1337-3BA00 单相120/230,40A
6EP1434-2BA00 三相380VAC输入，输出24VDC 10A 工业可并联
6EP1436-2BA00 三相380VAC输入，输出24VDC 20A 工业可并联
6EP1332-2BA20 三相380VAC输入，输出24VDC 20A 新型模块式电源
6EP1332-2BA30 三相380VAC输入，输出24VDC 30A 工业可并联
6EP1333-2AA02 三相380VAC输入，输出24VDC 40A 工业可并联
6EP1333-2AA03 三相380VAC输入，输出24VDC 40A 工业可并联
6EP1252-0AA00 单相230VAC输入，输出41.5V/1.3A
6EP1252-0AA01 单相230VAC输入，输出41.5V/2A
6EP1457-3BA00 三相380VAC输入，输出48VDC 20A 工业可并联
SIYOUNG 电源
6EP0123-2AA00-0AA0 单相230VAC输入，输出24VDC 2.5A
6EP0123-2AA00-0AB0 单相230VAC输入，输出24VDC 4A
6EP0123-3AA00-0AB0 单相230VAC输入，输出24VDC 6A
6EP0123-4AA00-0AB0 单相230VAC输入，输出24VDC 12A
SITOP facets
6EP1331-2BA10 单相120/230VAC输入，输出24VDC 0.5A
6EP1333-1AL12 单相120/230VAC输入，输出24VDC 5A
6EP1334-1AL12 单相120/230VAC输入，输出24VDC 10A
6ES7307-1EA80-0AA0 单相120/230VAC输入，输出24VDC 10A
6EP1353-2BA00 单相120/230VAC输入，输出24VDC 设定范围3～52DC 10A
LOGO! Power 微型电源组
6EP1332-1SH42 单相220VAC输入，输出24VDC 2.5A
6EP1332-1SH51 单相220VAC输入，输出24VDC 4A
SITOP 附加设备
6EP1961-3BA10 信号模块，输入范围240VAC/6A,只能和模块式SITOP电源共用
6EP1961-3BA00 缓冲模块，输入24VDC,输出电流40A，可并联，只能和模块式SITOP电源共用
6EP1961-3BA20 冗余模块，输入24VDC,输出电流40A
6EP1961-2BA00 诊断模块，输入24VDC,输出电流4*10A
