| 材质 | PP、RPP、PVDF、四氟等 |
|---|---|
| 产地 | 江西萍乡 |
| 规格 | 125Y/250Y/350Y/500Y等 |
| 类型 | 高效 |
| 密度 | PP（0.92）、PVDF（1.8）、四氟（2.2）（g/cm3） |
| 认证 | IOS9001 |
| 执行质量标准 | HG/T21559.2-2005 |
| 厂商 | 萍乡金达莱 |
| 品牌 | 精填 |
| 加工定制 | 是 |
| 含量≥ | 1.0 |
塑料孔板波纹填料
1、产品介绍
塑料孔板波纹填料是采用塑料粒料经塑料片材机组制坯、打孔、压波、电脑尺寸计算、模具内组装成型、检验、包装等工艺制作加工而成。产品材质具备抗老化、耐腐蚀、耐一定的高温。主要有聚丙烯（PP）、增强聚丙烯(RPP)、聚偏氟乙烯(PVDF)、氯化聚氯乙烯(CPVC)等材质，PP使用温度不大于90℃;RPP材质使用温度不大于为110℃。PVDF使用温度不大于150℃.几种材质的产品均具有耐化学腐蚀性强.
塑料孔板波纹填料结构特点：在填料片上开有小孔，具有大能量、低压降和高的比表面积，在提高产量，降低能耗，提高效率上有较大的优势。同时由于填料的有序排列，物料中含有的固相颗粒可通过填料的波纹底排出，因此抗堵性能优良，操作弹性比一般通用塔器大，取代散装塔填料，可提高生产能力5%，提高生产效率50%.
目前国外最大的塑料孔板波纹填料塔已达11米,最小可用于直径200mm的塔器,可在负压及加压状态下操作. 90年代以来在炼油、原油处理、石油化工、气体净化、化肥、环保（特别是在氨法脱中）、化肥厂脱硫塔、冶金、钢铁等行业中得到广泛应用。
2、填料的安装
安装小直径整盘塑料孔板波纹填料时，将相邻两盘波纹片成90度角依次放入塔内，并用圆盘适当压紧。对于填料层高度较高，直径稍大的塔，可采用推盘跟踪填料盘，将填料盘送到预定位置，但须有安装经验的人员进行操作。也可将几盘填料进入塔前穿成一串，一起装入塔内。大直径塑料孔板波纹填料需分块从人孔进入塔内安装，盘高通常这100~300mm，每块长度可与塔弦长等长，也可分成若干块。为便于制作、包装、运输、拆卸，每块长度不宜超过1.8m.每块填料中填料片采用穿钉组装,有时也简单地采用金属丝或打包带捆绑.
大直径塑料孔板波纹填料需分块从人孔进入塔内安装，盘高通常这100~300mm，每块长度可与塔弦长等长，也可分成若干块。为便于制作、包装、运输、拆卸，每块长度不宜超过1.8m.每块填料中填料片采用穿钉组装,有时也简单地采用金属丝或打包带捆绑.
安装过程中相邻两盘填料波纹成90度角.,每盘填料安装的起始位置.每四盘填料为一个周期,这样成顺时针方向转动组装填料盘,可以缩小填料盘上端面水平误差.安装人员不应站在塔截面中部,这样易形成四周高中低的“锅底”现象。
3、塑料孔板波纹填料物理化学性能
| 性能 / 材质 | PE | PP | RPP | PVC | CPVC | PVDF |
| 密度 g/cm3 | 0.94-0.96 | 0.89-0.91 | 0.93-0.94 | 1.32-1.44 | 1.50-1.54 | 1.75-1.78 |
| 使用温度（ ℃ ） | 90 | >100 | >120 | >60 | >90 | >150 |
| 耐化学 | 耐腐蚀 | 耐腐蚀 | 耐腐蚀 | 耐腐蚀 | 耐腐蚀 | 耐腐蚀 |
| 抗压强度 M/mm | >6.0 | >6.5 | >7.0 | >6.0 | >8.0 | >10.0 |
4、填料的特性参数
表2：塑料孔板波纹填料的特性参数
| 填料型号 | 理论板数1/m | 比表面积m2/m3 | 空隙率% | 压力降Pa/m | 重 度kg/m3 | 持液量 m3/m3 | 最大F因子（kg/m3）0.5 |
| SKB-125Y | 2～2.5 | 125 | 98.5 | 100 | 37.5 | 0.045～0.05 | 3 |
| SKB-250Y | 2～2.5 | 250 | 97 | 130 | 75 | 0.04～0.05 | 2.6 |
| SKB-350Y | 3.5～4 | 350 | 95 | 180 | 105 | 0.35～0.045 | 2.0 |
| SKB-125X | 0.8～0.9 | 125 | 98.5 | 140 | 37.5 | 0.045～0.05 | 3.5 |
| SKB-250X | 1.5～2 | 250 | 97 | 100 | 96 | 0.04～0.05 | 2.8 |
| SKB-350X | 2.3～2.8 | 350 | 95 | 180 | 105 | 0.35～0.045 | 2.2 |
注:1）表中堆积密度数据是按聚丙烯塑料计算的，其它塑料可由密度换算后计算.

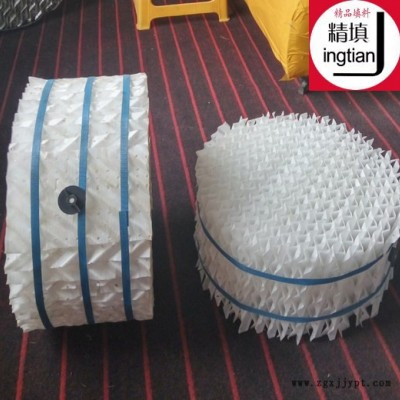

PVDF材质塑料孔板波纹填料
塑料孔板波纹填料生产现场

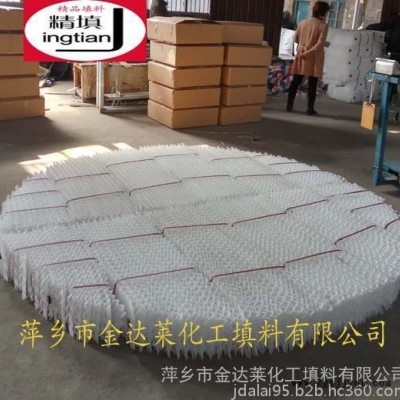

塑料孔板纹填料按图纸拼装现场
DN600 PVDF材质塑料孔板波纹填料
萍乡金达莱工程师参与制定了塑料填料执行标准《塑料塔填料技术条件》（HG/T3927-2007）以及陶瓷填料执行标准国家标准《耐化学腐蚀陶瓷塔填料技术条件》（GB/T18749-2008）、化工行业标准《工业活性氧化铝》（HG/T3927-2007）、《工业瓷球-惰性瓷球》（HG/T3683.1-2013）、《工业瓷球-开孔瓷球》（HG/T3683.3-2013）、《化工陶瓷环孔支撑剂》（HG/T4369-2012）等产品的起草。同时公司获得多项国家专利：压缩天然气分子筛、陶瓷七巧环填料、耐酸嵌合式瓷砖、八柱弧形填料等。
萍乡金达莱生产设备先进，检测手段齐全，质量控制严格，在陶瓷阶梯环填料产品原料的选用、配方、泥料制备、耐化学腐蚀性能检测、强度、外观检测、包装、发运等方面要求严格，产品质量一流，发货速度快，供货及时，是您值得信赖的填料供应商！
● 公司宗旨：制造须靠低成本、竟争须靠高品质；成长于客户满意，赢利于伙伴成功。
● 质量保证：1、我公司保证货物是全新，未使用过的，是用一流的工艺和最佳材料制造而成的，并完全符合合同规定的质量、规格和性能的要求。供方保证所提供的产品在其使用寿命内应具有满意的性能。
2、在货物质量保证期之内，供方应对制造或材料的缺陷而发生的任何不足或故障负责。在保质期因设备故障造成需方停止，我方接到通知后四小时进行答复，48小时排除故障。
3、 在产品质量保证期内，发现所供产品的质量或规格与合同不符，或证实货物是有缺陷的，包括潜在的缺陷或使用不符合要求的材料等，使装置不能正常运行时供方应免费维修或更换有缺陷的货物或部件。由此给使用单位造成的经济损失，由供方负责经济赔偿。
4、所供产品的制造所采用的材料、方法、标准等均应按照国家标准、部标和厂标进行验收。
5、材料出厂前必须进行彻底清洁、干燥。
6、 我公司可提供有关合同产品的材料检测报告和合格证.
如您有需要PVDF材质以及其它材料的塑料孔板波纹填料，可联系我公司咨询、订购：
021-80107851
