商品信息

基本参数

品牌：	未填
所在地：	上海
起订：	≥1 件
供货总量：	1000 件
有效期至：	长期有效
压力范围：	6KG
连接形式：	法兰

详细说明

压力范围	6KG
连接形式	法兰
材质	塑料
规格	DN15---250
加工定制	是
产品别名	塑料视镜
适用范围	各种浓度的王水******和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂
标准	国标
类型	直通式
品牌	上明
型号	PVDF

塑料直通视镜 (7)

塑料直通视镜 (5)

塑料直通视镜 (3)

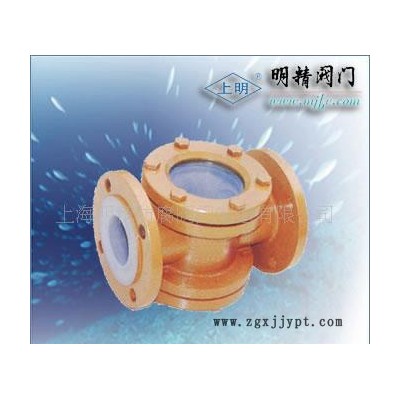

一、产品[塑料直通视镜]的详细资料：

产品名称：塑料直通视镜

产品特点：直通视镜用于排液或糟前的固流，冷却水等液体管路上以观察液体流动情况。阀体材料：有碳钢、不锈钢、衬胶、衬氟、PVDF等多种。公称压力范围：有2.5、6公斤/厘米2两种。工作温度：金属≤200℃，塑料≤80℃，允许急变温度80℃ 公称直径：DN15~DN150厘米。

尺寸图

二、上明牌PVDF视镜主要外形连接尺寸：

Pg=2.5公斤/厘米2
公称直径Dg		外形尺寸		玻璃板		图号
英寸	毫米	H	L	直径	厚度	图号
1/2	15	200	181	65	10	HGS 07-101-01-1~7
3/4	20	200	181	65	10	HGS 07-101-02-1~7
1	25	200	181	65	10	HGS 07-101-03-1~7
	32	260	226	95	15	HGS 07-101-04-1~7
11/2	40	260	226	95	15	HGS 07-101-05-1~7
2	50	320	266	140	20	HGS 07-101-06-1~7
2/1/2	65	320	266	140	20	HGS 07-101-07-1~7
3	80	360	300	165	20	HGS 07-101-08-1~7
4	100	360	300	165	20	HGS 07-101-09-1~7
5	125	440	356	165	20	HGS 07-101-10-1~7
6	150	440	356	165	20	HGS 07-101-11-1~7

Pg=6公斤/厘米2
公称直径Dg		外形尺寸		玻璃板		图号
英寸	毫米	H	L	直径	厚度	图号
1/2	15	200	189	65	10	HGS 07-102-15-1~7
3/4	20	200	189	65	10	HGS 07-102-20-1~7
1	25	200	189	65	10	HGS 07-102-25-1~7
	32	260	234	95	15	HGS 07-102-32-1~7
11/2	40	260	234	95	15	HGS 07-102-40-1~7
2	50	320	278	140	20	HGS 07-102-50-1~7
2/1/2	65	320	278	140	20	HGS 07-102-65-1~7
3	80	360	308	165	20	HGS 07-102-80-1~7
4	100	360	308	165	20	HGS 07-102-100-1~7
5	125	440	350	165	20	HGS 07-102-125-1~7
6	150	440	350	165	20	HGS 07-102-150-1~7

尺寸图

三、上明牌不锈钢视镜主要外形连接尺寸：

Pg=2.5公斤/厘米2
公称直径Dg		外形尺寸		玻璃板		图号
英寸	毫米	H	L	直径	厚度	图号
25		200	181	65	10	HGS 07-103-01-1~7
32		260	226	95	15	HGS 07-103-02-1~7
40		260	226	95	15	HGS 07-103-03-1~7
50		320	266	140	20	HGS 07-103-04-1~7
65		320	266	140	20	HGS 07-103-05-1~7
80		360	300	165	20	HGS 07-103-06-1~7
100		360	300	165	20	HGS 07-103-07-1~7
125		440	356	165	20	HGS 07-103-08-1~7
150		440	356	165	20	HGS 07-103-09-1~7

Pg=6公斤/厘米2
公称直径Dg		外形尺寸		玻璃板		图号
英寸	毫米	H	L	直径	厚度	图号
25		200	189	65	10	HGS 07-103-01-1~7
32		260	234	95	15	HGS 07-103-02-1~7
40		260	234	95	15	HGS 07-103-03-1~7
50		320	278	140	20	HGS 07-103-04-1~7
65		320	278	140	20	HGS 07-103-05-1~7
80		360	308	165	20	HGS 07-103-06-1~7
100		360	308	165	20	HGS 07-103-07-1~7
125		440	364	165	20	HGS 07-103-08-1~7
150		440	364	165	20	HGS 07-103-09-1~7

四、上明牌不锈钢视镜主要外形连接尺寸：

Pg=2.5公斤/厘米2
公称直径Dg	外形尺寸		玻璃板		图号
公称直径Dg	H	L	直径	厚度	图号
25X32	260	226	95	15	HGS 07-105-01-1~7
40X50	320	266	140	20	HGS 07-105-02-1~7
50X60	320	266	140	20	HGS 07-105-03-1~7
65X80	360	300	165	20	HGS 07-105-04-1~7
80X100	360	300	165	20	HGS 07-105-05-1~7

Pg=6公斤/厘米2
公称直径Dg	外形尺寸		玻璃板		图号
公称直径Dg	H	L	直径	厚度	图号
25X32	260	234	95	15	HGS 07-106-01-1~7
40X50	320	278	140	20	HGS 07-106-02-1~7
50X60	320	278	140	20	HGS 07-106-03-1~7
65X80	360	308	165	20	HGS 07-106-04-1~7
80X100	360	308	165	20	HGS 07-106-05-1~7

订货须知：
一、①不锈钢视镜产品名称与型号②不锈钢视镜口径③不锈钢视镜是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的不锈钢视镜型号，请按不锈钢视镜型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
