材质 | 不锈钢 |
---|---|
测量精度 | ±1% |
产地 | 山东 |
电压 | 380V |
负荷 | 100KN |
功率 | 45kW |
规格 | 100kN |
外形尺寸 | 6500*1750*3200 |
用途 | 用于轿车轮胎的高速性能和耐久性能试验 |
重量 | 12吨 |
品牌 | 鲲鹏 |
型号 | LTGS-100 |
加工定制 | 是 |

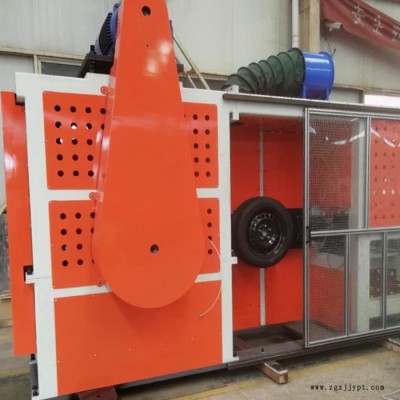

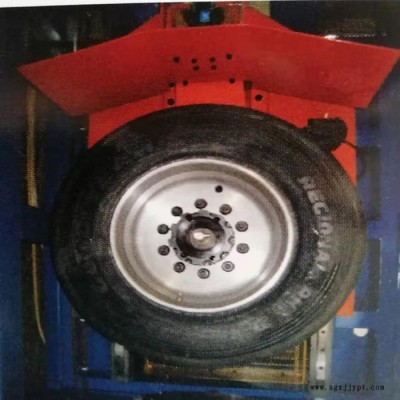

本试验机是用于轻卡和载重车、大巴轮胎的高速性能和耐久性能试验。试验机有两个试验工位,可以同时试验两条或者分别试验一条轿车轮胎。试验机以转鼓表面模拟路面,电机驱动转鼓旋转。试验工位各有一套电子伺服加载系统,将固定在工位轴上的试验轮辋和轮胎总成压在转鼓表面上,以预设的试验速度和试验负荷进行试验。
序号 | 技术参数 | 技术指标 |
1 | 试验工位数 | 2 |
2 | 转鼓参数 | |
| 转鼓直径 | φ1707.6±5mm |
| 转鼓宽度 | 400mm |
| 转鼓径向跳动 | ≤0.20mm |
| 转鼓表面粗糙度 | ≤3.2μm |
| 转鼓不平衡等级 | G0.4 |
3 | 转鼓驱动电机规格 | 160kW,AC交流 |
4 | 试验轮胎参数 | |
| 试验轮胎外径范围 | Φ300mm~Φ800mm |
| 试验轮胎动负荷半径范围 | 240mm~500mm |
| 试验轮胎断面宽度 | Max.500mm |
| | |
5 | 轮胎试验速度 | 35km/h~320km/h |
| 速度精度 | 0~+1 km/h |
| 控制方式 | 闭环控制 |
6 | 轮胎试验负荷 | 70kg~10000kg(传感器量程为5,000 kg) |
| 负荷精度 | ±1%的设定值 |
| 控制方式 | 电动伺服控制 |
7 | 环境温度测量范围、精度 | 0~100℃,±1℃ |
8 | 红外测温测量范围、精度 | 0~200℃,±2℃ |
9 | 轮胎工位轴制动装置 | 气动 |
10 | 设备噪音(空载) | ≤85dB(A)(测试条件:空载,速度80km/h,距离设备1m和距离地面1m。) |
11 | 试验机主机外形尺寸 | 约6500mm×1750mm×3200mm |
12 | 试验机总重量 | 约12t |
13 | 设备主机颜色 | 主体部件: |
|
| 旋转和移动部件: |
|
| 安全防护部件: |
|
| 控制柜:浅灰色RAL7035; |
|
| 其它部件:按照产品设计颜色或者供货商原配颜色。 |
