株洲金信直销 防滑钉8-10-1 汽车轮胎防滑钉 畅销俄罗斯

株洲金信硬质合金有限公司是中部地区唯一的轮胎防滑钉专业生产厂家，公司拥有自动化机器设备，有强大专业的技术开发团队，为全球各地区供应各类防滑钉，轮胎防滑钉,雪地防滑钉,鞋子防滑钉等硬质合金防滑钉。

产品质量上乘，价格实惠，欢迎来电咨询

防滑钉牌号性能：

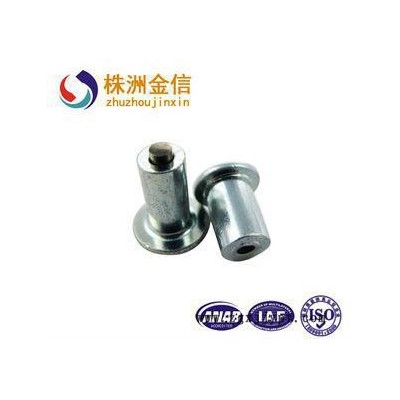

汽车轮胎防滑钉

规格： 8-10-1   8-11-1    8-12-1   8-13-1

          9-10-1   9-11-1    9-12-1   9-13-1   9-14-1

材质：宝钢优质碳素钢+硬质合金钨钢合金头

适用车型：所有小轿车轮胎，小型乘用车轮胎，公路越野车轮胎

适用地域：高寒，高纬度地区，广泛使用防滑链的地区！

钉芯：

  化学成份: WC,Co
  密度(g/cm3):10.0-14.0
  硬度:>1380 HV30
  抗弯强度(N/MM2):1660
  孔隙度(ISO):<A02B02
  游离碳和石墨相:<C00
  金相:A04B02C02E00
  晶粒度(um):1.2-2.0
  耐磨性指标:71±7.5
  钉芯颜色: 黑色

钉套：

  材料: 低碳钢
  表面处理: 镀锌  （表面没有裂缝、腐蚀、而且锌涂料无分离）

 【特别注意】：公司拥有强大的技术开发团队，接收各种非标来图来样定制。

 钨钢烧结过程可以分为四个基本阶段：

 1：脱除成形剂及预烧阶段，在这个阶段烧结体发生如下变化：

成型剂的脱除，烧结初期随着温度的升高，成型剂逐渐分解或汽化，排除出烧结体，与此同时，成型剂或多或少给烧结体增碳，增碳量将随成型剂的种类、数量以及烧结工艺的不同而改变。

粉末表面氧化物被还原，在烧结温度下，氢可以还原钴和钨的氧化物，若在真空脱除成型剂和烧结时，碳氧反应还不强烈。粉末颗粒间的接触应力逐渐消除，粘结金属粉末开始产生回复和再结晶，表面扩散开始发生，压块强度有所提高。

 2：固相烧结阶段（800℃--共晶温度）

在出现液相以前的温度下，除了继续进行上一阶段所发生的过程外，固相反应和扩散加剧，塑性流动增强，烧结体出现明显的收缩。

 3：液相烧结阶段（共晶温度--烧结温度）

当烧结体出现液相以后，收缩很快完成，接着产生结晶转变，形成合金的基本组织和结构。

 4：冷却阶段（烧结温度--室温）

在这一阶段，钨钢的组织和相成分随冷却条件的不同而产生某些变化，可以利用这一特点，对钨钢进行热处理以提高其物理机械性能。

?
