新式聚氨酯低压发泡机，技术改进型

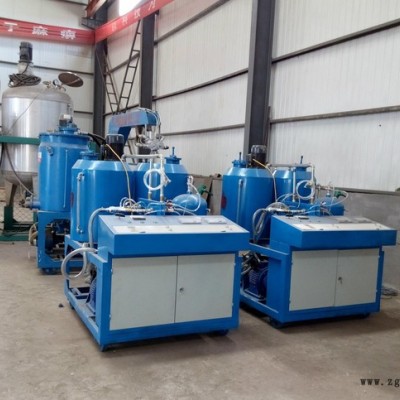

 聚氨酯低压发泡机
一、用途GZ(Y)系列低压发泡机，是聚氨酯泡沫塑料罐注发泡的专用设备。本机设有AB两组加热器，两料罐可装200公斤料液。利用AB料泵自动上料。
　　二、本机主要采用V、H系列高精度计量泵定量输送A、B料液，具有无脉冲，连续送料，能够进行无级调节的特点，计量**调节方便。
　　三、本机采用三项连动：三项火线，不用零线，连动及黑白料和气体阀连动。
　　四、配用1台空压机(自备)排气量为0.6Mpa-0.9Mpa3即可生产，在气压调节到0.6-0.8Mpa方能生产。

GZ(Y)浇注机的型号规格及主要技术参数

型号规格 计量泵型号 进口直径 出口直径 转速/分 **大流量kg/分 功率每台 总重吨
GZ（Y）－120 VH120－30 1.2寸 1.2寸 470 120 10.05kw 1
GZ（Y）－150 VH150－50 1.5寸 1.5寸 470 150 12.05kw 1
GZ（Y）－180 VH180－50 2寸 2寸 470 180 16.05kw 1.5聚氨酯低压喷涂机结构原理：本机设有左、右两支藏料箱各为28公斤独立料箱。两种不通的液料，各自从这两支料箱中分别进入两台环形活塞计量泵，启动电机，通过齿轮变速箱同时带动两台计量泵运转，两种液料各自按预先单组调好的配比同时输送到喷头。并由进入喷头内的压缩空气，混合后的液料随着压缩空气从喷头的喷嘴中喷射到件上，从而完成喷涂发泡现场施工。将涂料分散成雾状涂敷于被涂物表面的一种设备。　　主要分为空气喷涂机、无空气喷涂机和静电喷涂机。　　喷涂机主要由供料装置、喷枪、雾化发生源构成。雾化发生源因不同类型、喷涂机而异：空气喷涂机的雾化发生源由空气压缩机、输气管、空气油水分离器、贮气罐组成；无空气喷涂机雾化发生源由动力源、高压泵组成；静电喷涂机的雾化发生源由高频高压静电发生器组成。　　在皮革工业又称喷浆机。将涂饰剂浆液喷涂于皮革面的机器。　　由喷浆和干燥两部分组成。工作机构包括装备有喷头的喷室、载革传送带、干燥系统和清洁机构等。现在多采用旋转式多喷头密闭喷室，喷头由超声波或电脑控制启闭，实现了有革喷，无革不喷；节约涂饰剂，减少污染，涂饰效率高。喷涂后的革由传送带送入干燥区，干燥后从另一端收集。　　液压无支架发泡平台
设备的用途：保温管道、蒸汽管道、热力管网。
发泡平台为二步法生产聚氨酯泡沫塑料保温管的专用辅助设备。
发泡平台利用液压机构对安置于设备工作台面的待发泡管件（已安好中间支架及外套管）两端快速进行发泡法兰对接、定位、闭禁，以便进行发泡作业。该设备具有高效率、低能耗、易操作的特点，大大降低了操作工人的劳动强度。
该机由左、右法兰调整、运动系统；工作台；液压及控制系统等组成。
1、法兰调整运动系统：
发泡平台两端各有油缸推动的法兰推板一件，由支撑轮及导杆配合定位以使运动平稳。推板上加工有可安装各型号发泡法兰的槽（孔）并使法兰位于推板中心以防受力倾斜。安装推板导杆及油缸的座板由两侧垂直导槽定位，用于更换不同规格工件是调整推板中心高度量调整丝刚由链条互连以保证调整时的左右同步。（该手轮用于空载调整，调整时应使推板处于靠近丝杠手轮位置）工作时调整推板法兰与工作同心并相应调整支撑轮使推板保持铅垂状态，以减少运动阻力。
2、工作台：
工作台为钢板与形钢焊接结构，分为左右两段，强度大，刚性好。
两端各有两块可调定位块，以调整工作水平方向与推板法兰同心。
工作台底部有改变工作台面倾角的举升机构，以便倾斜。
发泡时调整角度（如倾角需超过5°可在调角枢轴端挖调整地坑）。
3、液压控制系统：
两端推板各有一HSGL-63/45E头部圆法兰连接、单耳环式油缸驱动，油缸推力为49.88kN(5T)。
底部举升油缸为两个HSGL-80/45型，每个油缸推力为80.42kN(8T)。
液压系统工作压力为16MPa，当压力表显示压力不正常时，用溢流阀做相应调整。各油缸运动由3个手动换向阀控制。
