| 加工定制 | 是 |
|---|---|
| 产品用途 | 节能改造 |
| 产品别名 | 电磁加热设备 |
| 节电设备类型 | 工业节能设备 |
| 品牌 | 卓川 |
| 型号 | ZC-UVW-10KW |
10KW电磁感应加热器
操作说明
1 .结构

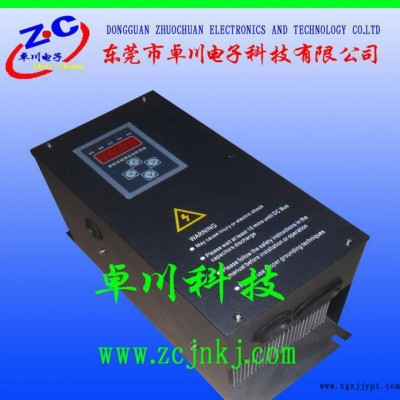

1.1面板结构图
4数码面板图：

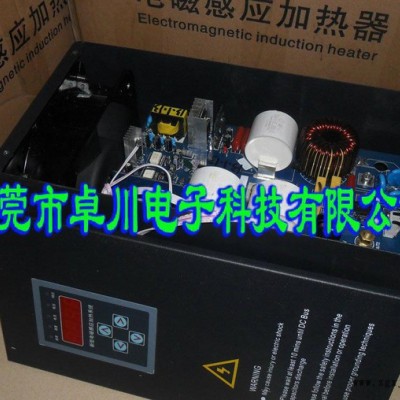

1.2主板结构图
1.3接口说明：
1、三相电源输入端：这个端口接入三相交流电（380VAC）
2、K型热电偶或红外探头（选配）：外接K型热电偶或红外探头
3、线圈端子：接输出电磁线圈
4、风扇接口：380V交流风扇的接口；
5、数码显示接口：接数码管5PIN插头；
6、调功变阻器（选配）：接可调电阻，通过调节可调电阻来调节功率；
7、模块散热片温度传感器：接散热片温度传感器插头，没有极性；
8、线盘温度传感器：接测线盘温度的传感器插头，没有极性；
9、温控开关接口：接温控开关插头，也可接普通开关，用于手动启动和关闭，上下两个插
口串联，若只使用一个开关，则可以短路掉其中一个。注：3PIN的插口只使用1,2脚。2.面板操作说明
2.1 数码管状态显示
本机器包括三种显示状态，分别是待机状态，正常工作状态和报警状态：
1，待机状态：上电瞬间或温控器开关断开时，处于待机状态，此时四位数码管会闪烁显示横线“- - - -”，加热器不工作，此时若按左右键，会显示相应模式，3秒后恢复待机显示。
2，工作状态：上电后，闭合温控开关，默认显示档位，选配热电偶或红外测温的机型，默认显示加热温度，按左右键可以选择模式。
3，报警状态：闪烁显示报警码，蜂鸣器一秒响一次。
2.2显示模式选择
上电后，默认显示档位最高档，档位指示灯亮，按左右键时可以转换显示模式，从左到右，依次是：工作频率、温度、工作电流、输入电压和档位（见面板结构图），转换时指示灯会随着转移，当转换到某个模式时，数码管将显示相应的参数值。
另外需要注意的是如果选配K型热电偶或红外测温功能，温度模式显示的是热电偶或红外检测的温度，按上下键后显示设定温度，3秒后返回实时测量温度。
2.3按键的操作
对于普通机型，调节左右键，可选择显示模式；当调到档位模式时，然后按上下键，即可调节输出功率，共5个档位，最高档5档功率最大；选配变阻器调节档位时，上下键无效。
对于选配K型热电偶或红外测温功能的机型，默认显示目标温度，按上下键可设定温度；档位模式下，按上下键可设定保温档位，实际工作的档位内部自动调节。
2.4报警显示码对度表
显示 | 声音 | 故障原因 |
闪烁显示---- | 无 | 待机（温控器断开） |
闪烁显示–E1- | 一秒一次 | 外部驱动故障 |
闪烁显示–E2- | 一秒一次 | 温度传感器故障（过温或断路） |
闪烁显示–E3- | 一秒一次 | 过电流故障 |
闪烁显示–E4- | 一秒一次 | 低电流故障 |
闪烁显示–E5- | 一秒一次 | 线圈不匹配 |
闪烁显示–E6- | 一秒一次 | 电压过低（部分机型） |
闪烁显示–E7- | 一秒一次 | 线盘温度过高（部分机型） |
注：如果使用单个数码显示，则报警码闪烁显示– 1 2 3 4 5 6 7
报警信号说明：
1.如果出现外部故障（-E1-），应该马上关机，检查驱动和模块是否正常，修理后，用隔离变压器测试正常后开机测试；
2.传感器故障（-E2-）分两种情况，一种可能的问题是传感器没接或接触不良，另一种是温度散热片温度过高（超过75℃），等温度降至65℃恢复正常工作，个别机型70℃时预报警，在到达75℃前不自动停机，只报警。
3.正常工作频率一般在13KHZ至22KHZ之间，如果频率不在该范围内，可调整线圈匝数，另外需要提醒的是，低档位工作时频率超过22KHz是正常的。
3 .安装说明
3.1外围器件的安装
1，大电流输入输出连接线要固定紧密，保证良好的接触，防止接头发热。
2，机箱要有良好的接地，防止静电和雷击；
3，连接对外控制接口，要注意极性，连接线不要与大电流的线绕在一起，以免引起干扰；
3.2工作基本参数
工作电压范围：320VAC–420VAC
频率范围：4KHz ~ 40 KHz（正常全功率工作频率为13KHz至22KHz）
额定输入电流：18A（12KW）15A(10KW)12A（8KW）
线圈电感量确定
线圈的电感量可参考下面的表格提供的参数来绕制，电感量相差太远或直径不合适都会使得加热器工作不正常。根据不同的用途，参数会略有不同。另外，多台机器一同工作时，不同机器的线圈相隔20CM以上，以免互相干扰。
功率（KW） | 电感量(UH) | 电感线圈尺寸(MM2) | 线圈长度(M) |
10 | 160-180 | 10 | 32-35 |
3.4线圈的绕制
线圈的绕制方法根据各使用情况和功率的差异稍有不同，绝大部分情况下，绕制方法如下图所示：绕线之前先包上约25mm厚的保温棉，每绕一段，留10到20CM间隔再绕下一段，温控器测温探头可以固定在间隔区。
3.5机芯的调试
上电前接好外围线路，检查线路是否有短路、断路以及线头松动等，上电后，蜂鸣器响一声，进入待机状态，短路温控器接口（温控器可以用普通开关替代），机芯开始工作。
如果没有接调功的变阻器，则默认5档开始工作，待完全启动后，按显示板的左右键，选择频率，若频率低于10，则需要减少线圈匝数；若高于22，则需要增加线圈匝数，保证在最高档位时，频率在16左右为最佳。有些应用场合电感量会随着温度变化而有较大变化，这种情况下要保证在温度到达后能有最佳的工作频率。
4.其他
4.1使用环境及维护
正常的工作温度范围：-20℃---50℃；
加热器电压高、电流大，机芯的散热非常重要，请尽量避免在潮湿、多尘的环境下使用；另外，电磁加热设备需定期维护：清理灰尘，加固固定螺丝，更换老化的线路
4.2 机芯外形参数
机壳尺寸（cm）：30.6 * 15.8 *17.8
