型号 : | 更衣吊篮 | 品牌 : | 嘉盼 |
产品用途 : | 煤矿澡堂更衣室 | 电动机功率 : | 48V 0.05kW |
电动机转速 : | 60(r/min) | 外形尺寸 : | 见产品 |
重量 : | 定制 | 产品别名 : | 矿用更衣吊篮 |
产品类型 : | 全新 |
煤矿更衣吊篮 量大优惠 更衣吊篮 ABS工程塑料篮 防潮浴室吊篮
煤矿更衣吊篮概述
这种应用是采用金属或塑料吊篮取代传统的更衣柜,在职工洗澡时,将衣服置于各自的吊篮内,通过电动提升装置,将吊篮提升至天花板上悬挂保存,使得更衣室宽敞、卫生,衣物防盗、防潮 。
煤矿更衣吊篮的结构组成
、 更衣吊篮施工棚架焊接部分以及电控布线施工部分。
、 更衣吊篮提升装置安装调试。
第三、 更衣吊篮本体现场组装。
第四、 控制箱安装接线。
第五、 照明排风系统安装。
第六、 整流柜安装接线(将380V变成+48V,-48V,0V)。
第七、 空白地方进行装饰美化
煤矿更衣吊篮拥有独立配置的后台管理主机,可随时对吊篮进行删卡补卡等管理工作;手持遥控器可随时随地任意操作吊篮升降,调整设定每个吊篮提升重量,手持遥控器具备故障诊断功能,这些设备为吊篮的使用、管理、检修和维护提供了便捷快速的操作方式,独有的直流电机调速技术用于更衣吊篮电机的软启动及软停止,避免了更衣吊篮电机启停时的冲击电流和对减速器、吊绳等的机械冲击,显著延长电机、碳刷、减速器的使用寿命,极大地降低维护成本。
矿用更衣吊篮的特点
1.运行安全可靠
吊篮电控系统采用专利吊篮无线控制系统,控制器采用嵌入式计算机控制系统,选用美国德州仪器公司、荷兰飞利浦公司的无线通讯系统和IC卡技术,确保用户身份安全识别及吊篮无线控制的可靠性
2.环境适应性强
IC卡采用特制固态胶封防水结构,操作器完全防尘防水,配置独立的后台管理主机,随身携带的手持遥控器
3维护成本低
独有的直流电机调速技术用于吊篮电机的软启动和软停止,通过对比,该系统比传统系统方式的维护成本费降低85%以上
4故障排除快
吊篮控制器采用模块式插板结构,先进的故障自诊断功能,后台管理主机采用图形化汉字显示触摸操作界面,操作简单,显示直观,无需专业技术人员,实现极高的管理效率
矿用更衣吊篮性能 :
1、提升装置
由直流电机、减速器、支架、吊绳、卷轴及轴承等组合而成。其中直流电机为特制吊篮专用电机,减速器采用钢制涡杆齿轮,铝合金外壳密闭结构,支架采用钢板折弯点焊后防腐处理工艺,卷轴采用无缝钢管车削绳槽及金属表面氧化处理工艺,轴承采用钢制滚珠轴承外加防尘盖。
技术指标:
zui大提升重量:30kg
提升速度:0.1m/s
提升电机:48v/50w

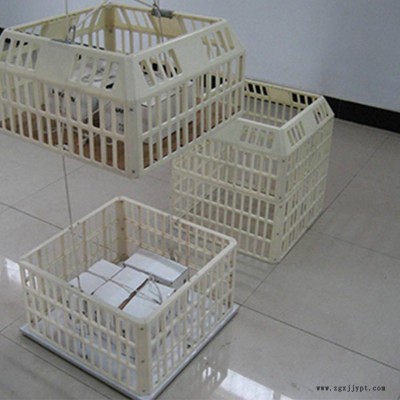

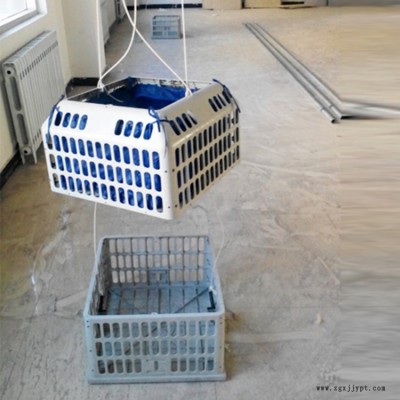

2、吊篮
由上篮体及存衣包、下篮体、底板、弹簧等组成。上篮体及存衣包和下篮体双层结构用于日常衣物和工作服的分别放置,双层自动分离设计可使吊篮到地后自动分离上下篮体,离地后自动合并上下篮体。
技术指标:
吊篮材质:ABS塑料、水晶底板
安装体积:545x545x1100mm
吊篮体积:545x545x1100mm
3、操作器
内置免接触IC读卡头,操作使用简单快捷,采用全防尘、防水结构,以适应澡堂潮湿使用环境。由于采用无线遥控技术,从操作器到控制器无任何连接控制线,使得操作器安装、维护、更换非常方便。
技术指标:
供电电压:DC48/AC220V
适用卡型:MIFARE MF1IC S50
外形尺寸:160x160x60mm
防护等级:IP65
4、控制器
完成电机的正反转控制和电机的软启动功能,实现吊篮到顶、到地后自动停止,对电机过载、短路进行保护。接线采用现场拔插式结构,安装维护简单快捷。
技术指标:
输入电压:DC 35-70V
输出电流:DC 0-2.2A
外形尺寸:66x105x32mm
5、手持遥控器
手持便携式设计,用于吊篮无线控制系统的检修和维护工作。通过该遥控器,可遥控任意吊篮的升降、设置允许的提升重量、对新安装的吊篮控制器进行编号。
技术指标:
使用电池:AAA(5号电池) 2节
遥控范围:30-50米(与建筑环境有关)
外形尺寸:62x144x22mm
