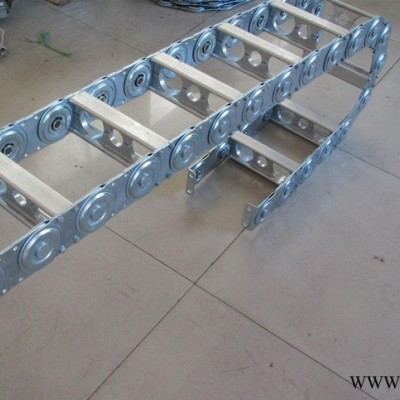

钢制拖链可承载数量多，重量大的电缆及油管，自由悬置 ( 允许不用支撑轮 ) 长度大 , 支撑板可依顾客需要制作 , 适用于工作母机 , 移动机械等 . 其弯曲半径为 100 － 600mm 链板高度为 50 － 150mm, 可任意选用。
    TLG 型钢制拖链其使用行程**大为 40 米，适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。拖链的支撑板宽度为 150mm 至 800mm, 孔与孔之间的间隔量为 5mm链板的高度，也**是支撑板的高度，是由电缆**大直径决定的，机床**大限度运转时，如拖链的宽度超过 300mm ，拖链的长度超过4m 时出于稳定性原因，应考虑选择加大一号规格的拖链。
    弯曲半径要根据电缆的**大直径选择并应达到电缆直径的 10 倍。弯曲半径可根据所给表格选择100 －600mm ，行程小的可相应选择较小的半径。
    拖链的长度＝1／2行程＋4个弯曲半径, 这只适用于当固定联结是在行程的中点时.拖链的固定可根据机床位置情况选择. 固定角钢可放在外周或内周在拖链内或外部 , 一般情况联结部分在拖链内 , 而向外周。

钢制拖链主要参数及支撑尺寸：

型号   弯曲半径 R(mm)   节距   a   c   d   e   f   g   h   k   允许不用支撑轮时   重量 100mm   长度m   负载kg／m     TLG75   100/150/200/250/300   75   31   50   8   4   30   12   9   15   3/2/2   20/30/30   4.90/4.80/5050       TLG100   150/200/250/300/400   100   49   75   10   4   50   17   11   21   4/3/3   25/40/40   9.10/9.10/10.00       TLG125   200/250/300/400/500   125   68   100   14   4   70   22   13   28   6/4/4   30/50/50   18.10/18.10/19.30       TLG175   250/300/400/500/600   175   118   150   14   8   115   26   13   32   10/8   10/30   25.00

TLG125 300 1000 320 型号 半径 长度 支撑板宽度

TLG型的多种不同支撑板：     TLG 铝合金型拖链与一般拖链不同，它可通过固定的铝型材满足不同要求的需要，支撑板宽或达 1000mm，在**高速度和行程速度下，拖链的内部分隔无懈可击，并保证使电缆达到**保护。     我们每二节链板提供一条支撑板。如每一节均需支撑板，请在订货时，订银色铝合金护板的拖链。订货型号为 325525/625 。进一步的了解请参见下图“银色护板”。     TLG 铝合金型是解决较大钢链的**的解决办法。支撑板可根据使用者的要求生产。牢固的结构，使支撑板宽度可达到 1200mm 。     TLG 型带塑料隔条，可随意移动调节位置，进行多种分隔，见右图。如果电缆规格多，可选用此经济的装置。
