| 品牌 | 金昊三扬 |
|---|---|
| 型号 | DZU系列橡胶真空带式过滤机 |
| 样式 | 带式 |
| 自动化程度 | 自动 |
| 适用对象 | 污泥 |
| 滤料类型 | 石英砂 |
| 性能 | 精密过滤,高效过滤 |
| 适用范围 | 化工,石油,制药,轻工,食品,选矿,水处理,电镀,冶金,染料 |
| 有效容积 | 10（L） |
| 外形尺寸 | 15X3X2.8（m） |
| 处理能力 | 10T/H |
| 进料含水率 | 99（%） |
| 滤饼含水率 | 25（%） |
| 设备重量 | 1000（Kg） |
真空带式压滤机是我一种新型压滤设备。其以特质滤布介质，依靠真空吸力结合高压脱水区，通过滚筒与滤布反复挤压和剪切**大限度的除去滤饼水份的过滤分离设备。适用于工业过滤、污泥过滤等各种粘细物料的脱水
| DZU系列橡胶真空带式过滤机 |
工作原理 橡胶带式真空过滤机以滤布为过滤介质，是充分利用物料重力和真空吸力实现固液分离的高效分离设备。采用整体的环形橡胶带作为真空室。环形胶带由电机拖动连续运行，滤布铺敷在胶带上与之同步运行，胶带与真空滑台上环形摩擦带接触并形成水密封。料浆由布料器均匀地布在滤布上。当真空室接通真空系统时，在胶带上形成真空抽滤区，滤液穿过滤布经胶带上的横沟槽汇总并由小孔进入真空室，固体颗粒被截留在滤布上形成滤饼。进入真空室的液体经汽水分离器排出，随着橡胶带的移动，已形成的滤饼依次进入滤饼洗涤区和吸干区**滤布与胶带分开，在卸料辊处将滤饼卸出。卸除滤饼的滤布的经清洗后获得再生，再经过一组支承辊和纠偏装置后重新进入过滤区，开始进入新一过滤周期。
|

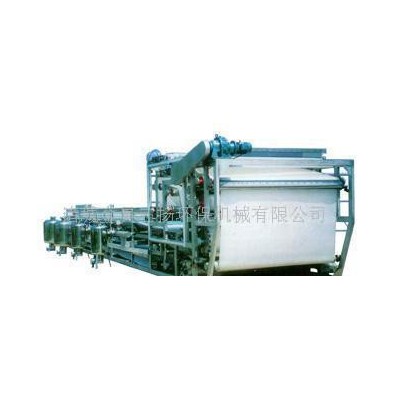

设备外型图
工艺流程图
A. 加料装置
B. 洗涤装置
C. 滤布
D. 摩擦带
E. 清洗装置
F. 橡胶带
G. 纠错装置
H. 滤液总管
I. 切换阀
J. 排液分离器
K. 洗涤泵
L. 真空泵
技术参数表
(点击查看大图)
应用实例
| DZU系列橡胶真空带式过滤机 |
工作原理 橡胶带式真空过滤机以滤布为过滤介质，是充分利用物料重力和真空吸力实现固液分离的高效分离设备。采用整体的环形橡胶带作为真空室。环形胶带由电机拖动连续运行，滤布铺敷在胶带上与之同步运行，胶带与真空滑台上环形摩擦带接触并形成水密封。料浆由布料器均匀地布在滤布上。当真空室接通真空系统时，在胶带上形成真空抽滤区，滤液穿过滤布经胶带上的横沟槽汇总并由小孔进入真空室，固体颗粒被截留在滤布上形成滤饼。进入真空室的液体经汽水分离器排出，随着橡胶带的移动，已形成的滤饼依次进入滤饼洗涤区和吸干区**滤布与胶带分开，在卸料辊处将滤饼卸出。卸除滤饼的滤布的经清洗后获得再生，再经过一组支承辊和纠偏装置后重新进入过滤区，开始进入新一过滤周期。
|
设备外型图
工艺流程图
A. 加料装置
B. 洗涤装置
C. 滤布
D. 摩擦带
E. 清洗装置
F. 橡胶带
G. 纠错装置
H. 滤液总管
I. 切换阀
J. 排液分离器
K. 洗涤泵
L. 真空泵
技术参数表
(点击查看大图)
应用实例
