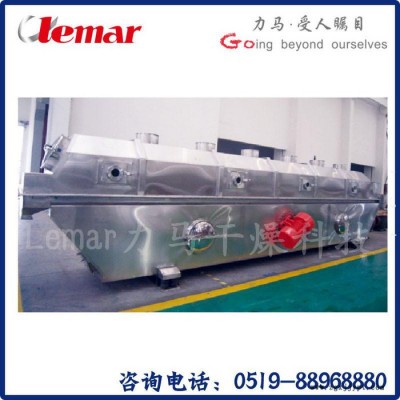

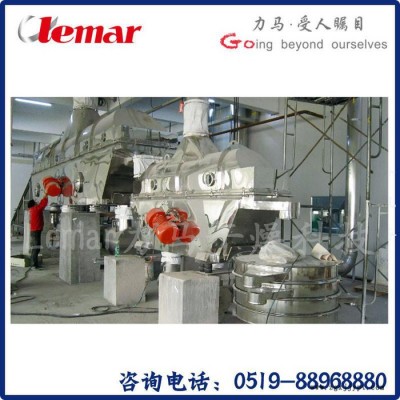

常州力马-C型箱式沸腾流化床干燥机、类似PVC颗粒（化工原料）干燥设备

类型	卧式沸腾干燥机,箱式
功率	22（kw）
外形尺寸	1.2*2.1（m）
传热面积	34（m2）
转速	23（r/min）
干燥能力	400
适用物料	多种可用
应用领域	食品、化工、制药
占地面积	45
重量	5000（kg）
装机功率	34
作用种类	振动式
流化面积	34
产量含冷却	3
品牌	力马干燥
型号	xf
加工定制	是

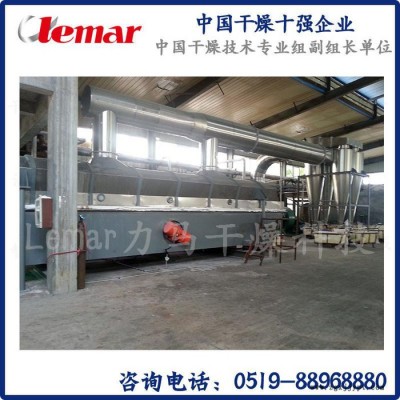

  一、设备选型

根据类似PVC颗粒或粉粒料的物料特性，结合我公司在本领域的经验，拟采用带自动回料系统的C型箱式沸腾流化床干燥机对该物料进行干燥。

二、技术条件

物料名称：   类似PVC颗粒（化工原料）产    量：    20T/天（1000kg/h）初含水率w1：25%~30%(设计取30%)终含水率w2：≤1%左右(设计取1%)热    源：    0.6MPa饱和蒸汽热风温度T1：130～140℃(设计取1450℃)出风温度T2：50～80℃  （平均取70℃）料   温θ2：40～70℃  （平均取60℃）干物料粒度：100～300目（少量300目）堆比重：     300～400kg/m3左右（设计取350kg/m3）

     三、能源介质供给条件

1、电源：电压380V，50Hz

2、热源：0.6MPa蒸汽

四、自然条件（参考青岛）

1、年平均气温为12.4℃，年平均相对湿度为70%。

2、查空气焓湿图可知：年平均空气含湿量为0.0065kg水/kg干空气。

五、设计计算（物料衡算，热量衡算和风量）:

1．物料衡算：

脱水量计算：W水≈415kg/h

处理量计算: W处=1415kg/h

根据类似物料在沸腾流化床生产使用实践，设定物料在该设备的干燥时间为45分钟，进料及床层平衡时间为5分钟，出料时间为10分钟；

实际干燥任务的95%是在45分钟内需要完成，故实际风量应大于20000kg/h，确定为25000kg/h；

排风含湿量验算:x2=0.0065+415/25000=0.023kg水/kg干空气,查空气焓湿图可知,排风温度为80℃时,相应的湿球温度为tw2=27℃,t2-tw2=80-27=53℃,大于20～50℃,完全可保证在旋风分离器或布袋除尘器中不会结露,考虑到终水分很小，认为排风温度设定合理。

六、选型说明

6.1  流化条件：箱式沸腾流化床的空塔气速u0一般选择为1.5Kg～1.8Kg/s（空塔穿孔气速20m～25m/s），床板的开孔率ε为3～10，由于烘干物料为比重比较小，根据经验，空塔气速u0取为1.5Kg/s，选用冲孔床板，开孔率为5.2%左右；

   6.2  流化床面积S=25000/3600/1.5=4.63㎡，结合标准，确定为S=4.8㎡

   6.3  流化床的料层高度H=1000/350/4.8=0.595m，在合理范围内，可以确保沸腾效果。

七、性能参数：

1、设备型号：XF-4.8C

2、产    量：1T/h

3、系统风量：～25000Kg/h

4、热风温度：130～140℃

5、出风温度：50℃～80℃

6、干燥时间：45～60min/批（含进出料时间）
