| 类型 | 标准料 |
|---|---|
| 牌号 | NX11302 |

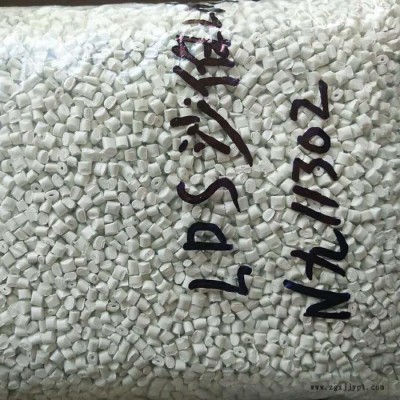

| 形态 | 颗粒 |
| 颜色 | 白色 |
| 发货期限 | 1天 |
| 品牌 | 沙伯基础 |
| 型号 | NX11302 |
| 厂家(产地) | 沙伯 |
沙伯 NX11302 [ pc+abs NX11302 ] LNP Thermocomp复合材料和LDS技术来集成电子和机械性能 LPKF的LDS技术采用专门的激光将一个组件的电路图蚀刻在模塑后的塑料部件上，然后对该电路图进行电镀，形成的 LNP™ THERMOCOMP™ NX11302 compound 聚碳酸酯+丙烯腈丁二烯苯乙烯 SABIC Innovative Plastics Asia Pacific 产品说明： This is a PC/ABS compound with colorable, good plating, surface and mechanical performance, a good candidate for Laser Direct Structuring applications LNP™ THERMOCOMP™ NX11302 compound 物性表
| 基本信息 | |
|---|---|
| 黄卡编号 | E207780-100974177 |
| 特性 | 可电镀 良好的着色性 优良外观 |
| 加工方法 | 注射成型 |
| 物理性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 密度 | 1.22 | g/cm3 | ASTM D792 |
| 溶化体积流率（MVR） (260°C/5.0 kg) | 14.0 | cm3/10min | ISO 1133 |
| 收缩率 | ASTM D955 | ||
| 流动 : 24小时 | 0.60 | % | ASTM D955 |
| 横向流动 : 24小时 | 0.60 | % | ASTM D955 |
| 吸水率 | ASTM D570 | ||
| 24 hr | 0.010 | % | ASTM D570 |
| 24 hr, 50% RH | 0.010 | % | ASTM D570 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 拉伸模量 1 | 2350 | MPa | ASTM D638 |
| 抗张强度 2 | ASTM D638 | ||
| 屈服 | 47.0 | MPa | ASTM D638 |
| 断裂 | 46.0 | MPa | ASTM D638 |
| 伸长率 3 | ASTM D638 | ||
| 屈服 | 4.6 | % | ASTM D638 |
| 断裂 | 75 | % | ASTM D638 |
| 弯曲模量 4(50.0 mm 跨距) | 2230 | MPa | ASTM D790 |
| 弯曲强度 5 | ASTM D790 | ||
| 屈服, 50.0 mm 跨距 | 79.0 | MPa | ASTM D790 |
| 断裂, 50.0 mm 跨距 | 78.0 | MPa | ASTM D790 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 悬壁梁缺口冲击强度 (23°C) | 550 | J/m | ASTM D256 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 载荷下热变形温度 (1.8 MPa, 未退火, 3.20 mm) | 106 | °C | ASTM D648 |
| 线形热膨胀系数 | ASTM E831 | ||
| 流动 : -40 到 40°C | 7.1E-5 | cm/cm/°C | ASTM E831 |
| 横向 : -40 到 40°C | 7.6E-5 | cm/cm/°C | ASTM E831 |
| 电气性能 | 额定值 | 测试方法 | |
|---|---|---|---|
| 相对电容率 (1.00 GHz) | 2.94 | IEC 60250 | |
| 耗散因数 (1.00 GHz) | 5.7E-3 | IEC 60250 |
| 注射 | 额定值 | 单位制 | |
|---|---|---|---|
| 干燥温度 | 85.0 到 96.1 | °C | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 干燥时间，最大 | 8.0 | hr | |
| 建议的最大水分含量 | 0.010 | % | |
| 建议注射量 | 50 到 70 | % | |
| 料筒后部温度 | 199 到 249 | °C | |
| 料筒中部温度 | 216 到 254 | °C | |
| 料筒前部温度 | 216 到 254 | °C | |
| 射嘴温度 | 218 到 260 | °C | |
| 加工（熔体）温度 | 218 到 260 | °C | |
| 模具温度 | 37.8 到 76.7 | °C | |
| 背压 | 0.517 到 0.862 | MPa | |
| 螺杆转速 | 50 到 100 | rpm | |
| 排气孔深度 | 0.038 到 0.051 | mm |
| 备注 | |
|---|---|
| 1 . | 50 mm/min |
| 2 . | 类型 1, 50 mm/min |
| 3 . | 类型 1, 50 mm/min |
| 4 . | 1.3 mm/min |
| 5 . | 1.3 mm/min |
021-80107851
