| 工作原理 | 蒸汽加热，热风循环， |
|---|---|
| 干燥量 | 208L油桶16只 |
| 材质 | 不锈钢，镀锌 |
| 产地 | 南京 |
| 产品认证 | ISO9001 |
| 传热面积 | 20m2 |
| 风量 | 4500 |
| 功率 | 8KW |
| 类型 | 箱式 |
| 认证 | ISO9001 |
| 适用物料 | 桶装添加剂，桶装树脂，桶装油脂 |
| 售后服务 | 保修一年 |
| 外形尺寸 | 3800X2100X3300 |
| 温度范围 | 40--150 |
| 销售方式 | 品牌经销 |
| 应用领域 | 食品，润滑油，涂料，油漆 |
| 占地面积 | 10m2 |
| 重量 | 5400 |
| 主要用途 | 添加剂融化，树脂加热保温 |
| 执行质量标准 | 国标 |
| 贸易属性 | 内贸 |
| 操作方式 | 自动 |
| 发货期限 | 10天 |
| 品牌 | 苏腾阳 |
| 型号 | 16桶 |
| 打样周期 | 6-7天 |
油桶加热器配置参数
一． 加热器工作原理简介：
该加热器热空气循环系统采用立式电机水平循环送风方式，热风循环均匀高效。风源由循环送风电机带动风轮经由散热器，而将热风送出，再经由风道至烘箱内室，再将使用后的空气吸入风道成为风源再度循环加热使用，确保室内温度均匀性。当因开关门动作引起温度值发生摆动，可介此送风循环系统迅速恢复操作状态温度值。该加热箱由用户提供蒸汽经过电磁阀进入到箱内散热器进行循环，由电磁阀和智能型数字温控仪传递信号来控制，从而达到所设定的温度。
二. 加热器耐用性较强：

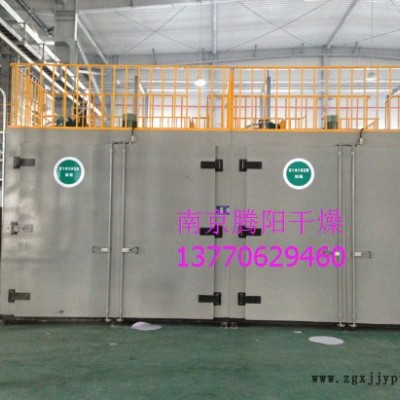

由于不锈钢蒸汽散热器被密封在箱体内，与外界空气接触面小，从而散热器的使用寿命增长，该加热箱的内壁板外壁板材质均为SS304不锈钢，不易被氧化腐蚀。加热箱为内热循环，循环风机的风量大风压强劲，因此加热物件受热比较均匀。加热时底板后部有接油槽，预防物料在加热过程中不慎益处，通过集油槽收集后通过低点的管道流向加热箱外，便于收集或清扫。该设备在电气控制安全可靠：结构合理，在加热箱的正面一侧装有防爆型电气控制箱，内有自动控温电器元件，并装有油桶保护器，风机连接电缆为阻燃型电缆，功能全，操作简单，维修调整方便，噪音小，可靠性高，成本低，能耗少，生产效率高。在的加热箱后部焊有垂直爬梯，离地面高度2.0米处装有防护笼，便于安装及维修人员安全到达设备顶部。设备顶部四周焊有安全护栏高度1070mm,使得操作人员在顶部检修或安装时安全生产。
三．加热器外观结构形式：

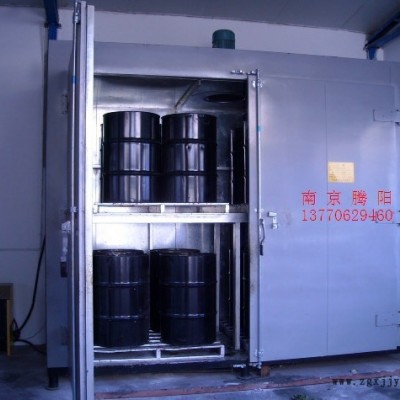

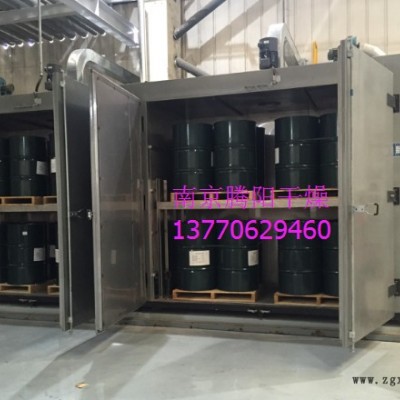

该加热箱共为独立加热箱，加热箱的外形四周多设有80mm厚度的保温层，正面开门，且为单面双开式。蒸汽的加热系统为独立控制，电器操作为一拖二控制方式，（即二台加热箱的温控系统装在一台控制箱内），蒸汽管道贴在加热箱的背面。(此配置报价不含管道保温)
四．配置数据及品牌
| 名称 | 单位 | 规格型号或数量、要求 |
| 位 号 |
| X-150/152 |
| 需求数量 | 台 | 2 |
| 整体式加热箱 |
| 8桶规格 |
| 操作方式 |
| 间 断 |
| 安装位置 |
| 室 外 |
| 设备材质 |
| SS304 |
| 加热介质 |
| 蒸 汽 |
| 设备形式 |
| 双层烘架式 |
| 盘管内操作压力 | MPaG | 0.9 MPaG |
| 加热介质温度 | ℃ | ≦178 |
| 工作室内操作温度 | ℃ | 50—120度可调节 |
| 加热时间 | h | 8（可时间设定） |
| 规格尺寸 | 箱体外形 | 2260×1900×4200mm （宽×深×高）（箱体含栏杆） |
| 内工作室 | 1700×1600×2700mm （宽×深×高） | |
| 油桶尺寸 | mm | ≌ ￠600×900 |
| 拍子尺寸 | mm | 1200×1200×120mm共二只 |
| 可放拍子数量 | 个 | 2 |
| 可放层数 | 层 | 2 |
| 共放油桶数量 | 只 | 8（4桶×1盘×2层） |
| 底板每平米承重 | t | 1.5t/m2 |
| 货架净尺寸
| mm | 1500×1000×1600 mm=1件 50×100×3不锈钢304矩形管 （宽×深×高） |
| 内部加强筋 | m | 5#号角钢.40×80矩形钢 |
| 底部加强筋和板材 | m | 8#号槽钢. 2.0mm不锈钢板 |
| 顶部加强筋 | m | 8#号槽钢.方钢 |
| 导风道材料 | mm | SS304 $1.2mm |
| 对流壁调风材料 | mm | SS304 $1.0mm |
| 箱体外壁板 | mm | SS304 $1.5mm |
| 箱体内外壁平整度 | mm | 5/1000 |
| 四周护栏 |
| 1寸圆焊管涂黄色漆 ￠32￠26镀锌焊管40×60角钢 |
| 爬梯护笼 |
| 50×4扁钢 |
| 箱体门 | ? | 集装箱门锁单面双开式 |
| 保温层 | 80mm | 优质高密度超细玻璃纤维岩棉 |
| 设备可装容量 | 桶 | 8桶 （￠600×900mm） |
| 设备共计门数 | 扇 | 2 |
| 箱体外壁 |
| 拉丝抛光处理 |
| 密封件 | ? | 耐高温石棉绳密封条 |
| 箱内加热器 | ? | 不锈钢蒸汽散热器 |
| 加热介质 |
| 蒸汽用户提供 |
| 散热器组数 | 片 | 2 |
| 箱内加热器散热面积 | ㎡? | 28㎡ |
| 内循环风机 | KW | 防爆型3 kw=1台 |
| 循环风量 | m3/h | ≌9600--11000 |
| 控制温度精度 | ℃ | ±1 |
| 温度均匀性 | ℃ | ±3 |
| 热风循环 | 方式 | 加热室内加风道实现空气强制对流 |
| 设备重量 | 吨? | ≌2.9 |
| 底板接油槽和集油坑 |
| 100×80×1500 mm （宽×深×长） |
| 进出风口尺寸 | mm | 150×150 |
| 防爆电控箱 （实现加热恒温自动控制.） | 台 | 镇江华阳机电制造有限公司 |
| 加热箱内烘架 | 套 | 1套 50×100mm矩形管焊制 |
| 电缆 |
| 江苏上上电缆集团公司 |
| 线槽 |
| 镀锌100×40镇江宇天电缆桥架有限公司 |
| 接触器 断路器 |
| 施耐德 |
| PT100温度传感器 |
| 日本横河 |
| 抽风风机 |
| 格林瀚克通风设备昆山有限公司 防爆型0．37KW |
| 蒸汽管道 |
| 马钢DN25无缝管 |
| 管道连接法兰 |
| ASME B16.5 |
| 电磁阀 |
| 德国海隆 |
| 截止阀.球阀 |
| 浙江超达阀门 |
| 加热箱生产方式 | 按整机生产和运输（运输超高部分配件现场安装）现场吊装.到货吊装费用由需方承担 | |
| 蒸汽管路说明 | 蒸汽的管道口径为DN25，装有电器设备的开和关来控制设定的温度，且能保持恒温，进汽管道分为自动控制和旁路手动控制二路，便于维护时不 影响设备正常使用。 | |
| 备注：1. 根据要求，箱体开门方式为单面双开，集装箱门锁式,开门角度为180° ，开门后可以采用悬挂链勾住门，防止门的自动关闭。 | ||
| 2. 加热箱实现数字化控制温度，可自动切断热源保持设定温度，避免超温，在防爆电器控制箱预留好各个功能接线端子，供使用方与DCS通讯。 | ||
| 3. 加热箱门的开关与强制冷却抽风风机、加热源控制为联锁控制。 | ||
| 4. 蒸汽加热阀组的安装高度离地面约1300mm左右，方便日常维护。 | ||
| 5. 电气及仪表设备和风机的防爆等级不低于IIBT4 | ||
| 6. 加热箱的内外材质均为SS304不锈钢，顶部护栏和爬梯为碳钢再油漆处理，蒸汽管道也为碳钢材质。 (非标型) 一．加热烤箱工作原理简介： 二.加热烤箱耐用性较强： 由于散热器被密封在箱体内，与外界空气接触面小，因此箱内镀锌板不易被氧化腐蚀。而且内热循环：烘烤物件受热均匀。加热时底部有接油槽和接油坑，预防物料不慎益处。该设备在电气控制安全：结构合理，有效工作面积大，叉车上下料方便，功能全，操作简单，维修调整方便，噪音小，可靠性高，成本低，能耗少，生产效率高。在设备的后部焊有垂直爬梯，便于安装及维修人员到达设备顶部。设备顶部四周焊有安全护栏高度1000mm,确保安全生产。 三．加热箱外观结构形式： 该加热箱为正面双开门，后背设有导热油加热管道系统，顶部有循环风机。加热箱内部有烘架，分为二层，每层可以放4个拍子，整个加热箱共计放8个拍子，每只拍子可以放6只桶，拍子尺寸为1300*1900，共计可放48桶。 四．配置数据及品牌 供应化工原材料烘箱 化工原材料油桶固化烘箱 用于重载产品，化工原料、工业原料桶、植物油、树脂的固化进行解冻加热，一般一桶为200KG左右，产品设备设计，有4桶，6桶，8桶。一般的化学液体原料在温度较低的季节里，容易凝固。在生产过程中无法将原料快速从盛桶中取出，从而使大多数企业将原料桶放入普通烘箱里进行预热。普通烘箱只能做到表面预热，解决不了彻底预热的效果，我南京腾阳推出的油桶专用烘箱。大大减少了用户在原料进入生产中所带来的溶解烦恼。厂家咨询热线：Q1404839976【擅长非标加工定制各行业烘箱 高温烘箱 流水线烘箱 工业烘房等等电热设备】 供应化工原材料烘箱 化工原材料油桶固化烘箱 1.型号：ZS881-7TC型台车系列 2.烘烤区尺寸(毫米)：深1600×宽1800×高1800 可定制尺寸 3.温度范围：RT~300℃任意调节恒温（其它高温按需定制400℃，500℃） 4.加热功率:33KW 5.电源:可提供各国电源如110V/220V/380V/415V/440V…(50/60 Hz) 6.温度波动度：±1℃ 7.温度均匀度：空载±2%℃ 8.升温速度：RT~100℃在20分种以内 9.内膛材质：不锈钢板，外壳材质：A3钢板 10.发热器：护套式电加热管 11.安全装置：超温保护装置、电机过热电流保护、相序保护、泄压防爆门等 12.温度控制：SSR（SCR）接点方式输出，自动PID控制,LED数字显示 13.热风系统：采用特制耐高温防爆型长轴马达及强力多翼式风叶，强力吸风循环机构可得到均匀分布温度，安静低噪音，节能。 14.标准配件：恒温定时器、智能温度控制器 15.选购品：温度记录仪、可编程温度控制器、载物网版、不锈钢冲孔盘、推车、电磁门扣、观察视窗、马达转速调节器、三色报警、测温孔、PLC控制、触摸屏控制 16.其它规格：南京腾阳可根据客户要求承接设计制造各种防爆烘箱 17.售后服务：保修1年 | ||
