| 产品名称 | PA6 |
|---|---|
| 类型 | 标准料 |
| 名称 | 供应塑料原料价格PA6 |
| 牌号 | GF30 BK |
| 销售方式 | 品牌经销 |

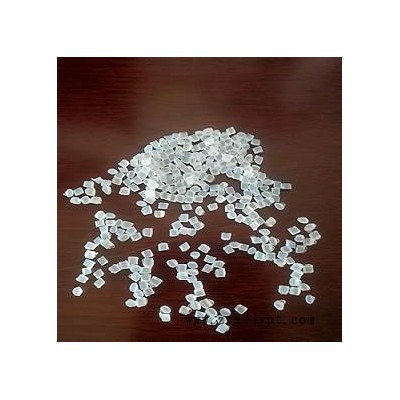

| 形态 | 颗粒 |
| 颜色 | 本色 |
| 用途级别 | 玻璃纤维增强 |
| 品牌 | 美国舒尔曼 |
| 厂家(产地) | 美国 |
| 加工级别 | 中空级 |
| 特性级别 | 高滑动,抗化学性 |
| 规格级别 | 阻燃 |
供应塑料原料价格PA6 美国舒尔曼 GF30 BK基本介绍 HiFill? PA6 GF30 IM BK
聚酰胺6
30% 玻璃纤维增强材料
Techmer Engineered Solutions
产品说明：
HiFill? PA6 GF30 IM BK是一种聚酰胺6（尼龙6）产品,含有的填充物为30% 玻璃纤维增强材料。 它可以通过注射成型进行加工,在北美洲有供货。
特性包括:
阻燃/额定火焰
冲击改性
耐冲击
热稳定剂
润滑
HiFill? PA6 GF30 IM BK 物性表
| 基本信息 | |
|---|---|
| 填料/增强材料 | 玻璃纤维增强材料, 30% 填料按重量 |
| 添加剂 | 冲击改性剂 热稳定剂 润滑剂 |
| 特性 | 抗撞击性，高 热稳定性 润滑 |
| 外观 | 黑色 |
| 形式 | 粒子 |
| 加工方法 | 注射成型 |
| 物理性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 比重 | 1.34 | g/cm3 | ASTM D792 |
| 收缩率 - 流动 (3.18 mm) | 0.40 | % | ASTM D955 |
| 吸水率 (24 hr) | 1.5 | % | ASTM D570 |
| 硬度 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 洛氏硬度 (R 级) | 120 | ASTM D785 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 抗张强度 (断裂) | 152 | MPa | ASTM D638 |
| 伸长率 (断裂) | 4.0 | % | ASTM D638 |
| 弯曲模量 | 8270 | MPa | ASTM D790 |
| 弯曲强度 | 234 | MPa | ASTM D790 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 悬壁梁缺口冲击强度 | ASTM D256 | ||
| -40°C, 3.18 mm | 100 | J/m | ASTM D256 |
| 23°C, 3.18 mm | 200 | J/m | ASTM D256 |
| 无缺口悬臂梁冲击 (3.18 mm) | 1400 | J/m | ASTM D256 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 载荷下热变形温度 (1.8 MPa, 未退火) | 210 | °C | ASTM D648 |
| 线形热膨胀系数 - 流动 | 3.6E-5 | cm/cm/°C | ASTM D696 |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 体积电阻率 | 2.0E+13 | ohms·cm | ASTM D257 |
| 介电强度 1 | 15 | kV/mm | ASTM D149 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| UL 阻燃等级 (1.50 mm) | HB | UL 94 |
| 注射 | 额定值 | 单位制 | |
|---|---|---|---|
| 干燥温度 | 82.2 | °C | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 建议的最大水分含量 | 0.10 | % | |
| 料筒后部温度 | 266 到 277 | °C | |
| 料筒中部温度 | 277 到 288 | °C | |
| 料筒前部温度 | 271 到 282 | °C | |
| 射嘴温度 | 271 到 282 | °C | |
| 加工（熔体）温度 | 277 到 288 | °C | |
| 模具温度 | 79.4 到 104 | °C | |
| 注射速度 | 慢到中等 | ||
| 背压 | 0.00 到 0.345 | MPa |
| 注射说明 |
|---|
021-80107851
