可否定做 | 可以 |
---|---|
产地 | 河北 |
额定电压 | 6-220v |
功率 | 10kw |
种类 | 酸雾净化塔 |
空气净化技术 | 吸附技术 |
品牌 | 广吉 |
型号 | GJ |
加工定制 | 是 |
适用星级 | 所有星级 |
特点: PP酸雾净化塔对于腐蚀性气体(如酸、碱性废气)的治理,目前多采用液体吸收法治理。酸雾净化塔采用液体吸收法治理该废气,关键在于净化设备的选择。目前,我公司自主开发了净化效率高、操作管理简单、使用寿命长的酸、碱性废气净化工艺与设备。 详细介绍 PP净化塔" href="https://b2b.hc360.com/supplyself/653548422.html#">酸雾净化塔对于腐蚀性气体(如酸、碱性废气)的治理,目前多采用液体吸收法治理。采用液体吸收法治理该废气,关键在于净化设备的选择。目前,我公司自主开发了净化效率高、操作管理简单、使用寿命长的酸、碱性废气净化工艺与设备。该工艺与产品具有结构简单、能耗低、净化效率高和适用范围广的特点,能有效去除氯化氢气体(HCl)、氟化氢气体(HF)、氨气(NH3)、硫酸雾(H2SO4)、铬酸雾(CrO3)、氰氢酸气体(HCN)、碱蒸气(NaOH)、硫化氢气体(H2S)、福尔马林(HCHO)等水溶性气体。酸雾废气由风管引入净化塔,经过填料层,废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应,酸雾废气经过净化后,再经除雾板脱水除雾后由风机排入大气。吸收液在塔底经水泵增压后在塔顶喷淋而下,最后回流至塔底循环使用。净化后的酸雾废气达到广东省地方排放标准的排放要求,低于国家排放标准。
设备特点
本设备采用填料塔对废气进行净化,适合于连续和间歇排放废气的治理;工艺简单,管理、操作及维修相当方便简洁,不会对车间的生产造成任何影响;适用范围广,可同时净化多种污染物;压降较低,操作弹性大,且具有很好的除雾性能;塔体可根据实际情况采用FRP/PP/PVC等材料制作;填料采用高效、低阻的鲍尔环,可彻底地去除气体中的异味、有害物质等。

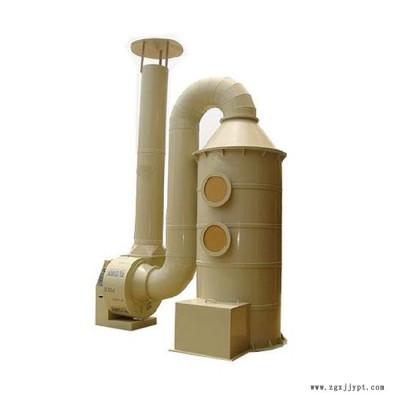

结构形式:本设备分单塔体和双塔体。采用圆形塔体,用法兰分段联接而成。具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、出风锥帽、观检孔等组成。
应用场合:本工艺和设备可广泛应用于化工、电子、冶金、电镀、纺织(化纤)、食品、机械制造等行业过程中排放的酸、碱性废气的净化处理。如调味食品、制酸、酸洗、电镀、电解、蓄电池等。
PP酸雾净化塔处理的主要有害气体为硫酸雾(H2SO4)、氯化氢(HCL)及氟化氢(HF)气体、铬酸雾(CrO3)、氰氢酸(HCN)气体、氨气(NH3)、碱蒸气等水溶性气体及不易吸收的高浓度硫化氢废气、硝酸产生的难以吸收的氮氧化物有害气体的净化。
它具有效力高,耐腐蚀性强,高强度、低噪声、耗电省、体积小,拆装维修方便,轻巧耐用,外形美观大方等优点。
技术参数 净化塔 | 选配电机 | 选配水泵 | 操作总 | ||||
型号 | 风量 | 型号 | 全压 | 电机功率 | 型号 | 电机功率 | |
1.5 | 1500 | BF4-72 | | 4 | 40FS-30 | 3 | 1000 |
3 | 3000 | BF4-72 | | 4 | 40FS-30 | 3 | 1200 |
5 | 5000 | BF4-72 | | 4 | 50FS-30 | 4 | 1400 |
7.5 | 7500 | BF4-72 | | 4 | 50FS-30 | 4 | 1800 |
10 | 10000 | BF4-72 | | 4 | 65FS-30 | 5.5 | 2400 |
12.5 | 12500 | BF4-72 | | 4 | 65FS-30 | 5.5 | 2700 |
15 | 15000 | BF4-72 | | 5.5 | 65FS-30 | 5.5 | 3000 |
17.5 | 17500 | BF4-72 | | 5.5 | 65FS-30 | 5.5 | 3500 |
20 | 20000 | BF4-72 | | 7.5 | 65FS-30 | 5.5 | 4000 |
25 | 25000 | BF4-72 | | 11 | 65FS-30 | 7.5 | 6000 |
30 | 30000 | BF4-72 | | 15 | 80FS-28 | 7.5 | 8000 |
35 | 35000 | BF4-72 | | 22 | 80FS-28 | 7.5 | 11000 |
40 | 40000 | BF4-72 | | 22 | 80FS-28 | 7.5 | 14000 |
45 | 45000 | BF4-72 | | 22 | 80FS-28 | 7.5 | 16000 |
50 | 50000 | BF4-72 | | 30 | 80FS-28 | 7.5 | 18000 |
玻璃钢净化塔的净化过程:塔体上部喷淋碱性吸收液,下部进入塔体的酸性有害气体与喷淋液呈逆流流动,并经过设置在塔内的新型高效低阻填料 和穿孔板,气液接触充分,净化效果好。
玻璃钢净化塔具有以下优点:
1、选用硬聚氯乙烯塑料板或玻璃钢材质制造,重量轻、容易加工、耐腐蚀。
2、选用新型高效填料与穿孔塔板相结合的复合结构,设备阻力小,净化效率高而且稳定。
3、选用节能轴流型喷嘴,喷液量大,且喷液压力较低,耗电小。
4、采用分段组合结构,便于运输和安装,各塔段组合可随意转动,进出风口方向可任意调整,安装灵活。
二、玻璃钢净化塔主要技术指标
JHT-I系列净化塔的净化效率η;
当有害气体的氮氧化物时,η≈80%
当有害气体为盐酸、硫酸等酸雾时,η≥90%
玻璃钢净化塔,现有七种规格,每种规格又分A型(顶出风)和B型(水平出风)两种型式,处理风量为2000~18500米3/时,设备阻力≤70毫 米水柱,喷淋系统喷嘴前压力≥10米水柱。

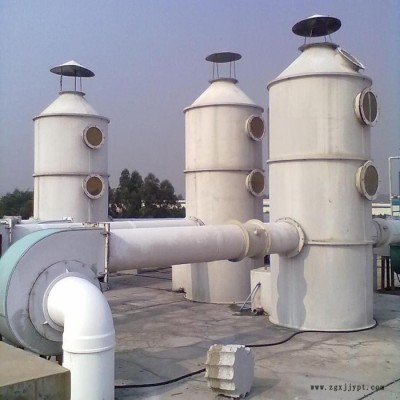

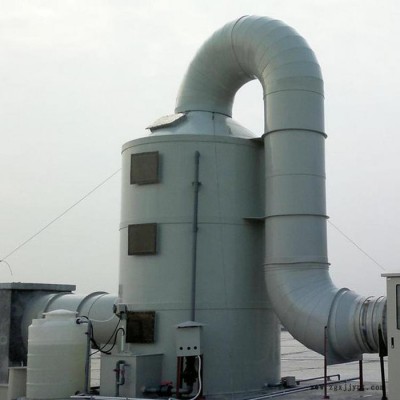

三、玻璃钢净化塔的安装
净化系统由通风和喷淋两部分组成,如图所示。
通风系统:包括净化塔塔休、塔支架、通风机和通风管道等部件。
净化塔A型安装:一般用于压入式(通风机出风口接净化塔进风口)及有足够安装高度的场所;B型安装:一般用于吸出式(净化塔出风口接通风机吸入口)及安装高度受限的场所,详见尺寸表。
喷淋系统:包括液箱、液泵、喷淋管路、压力表、阀门等部件。
液箱置于净化塔的下部,寒冷地区需要在室内安装时,液箱顶部的进液口与净化塔底部的出液口用加长管道连接,但液箱顶标高也需底于净化塔底标高。
净化系统全部室内安装,且厂房高度不足时,液箱可设置在地坑或半地坑内。
液箱应安装在高度为100毫米左右的平台上,平台平面应平整牢固,以保证箱底板受力均匀。
塔支架四根钢柱,需浇注混凝土基础。
与净化塔连接的通风管道,均需单设支吊架,通风、液泵、按设备实际尺寸设独立基础。
当选用PVC/PP塑料板净化塔时,室外安装应采取必须的遮阳措施。
净化塔顶部出口风管高度超过5米时,应设拉索固定。
图一、二所示通风机、液泵安装位置,用户可根据现场实际情况,进行调整,也可采用其它布置型式。
四、玻璃钢净化塔净化塔的运转、维护
净化系统运行前,应首先标定风量在允许范围,调整喷液管分路阀门,使两级喷液量接近相等。
运行时,应先起动液泵,后起动通风机,停机时,与之相反。
净化吸收液,用于盐酸、硫酸等酸雾治理时,一般为~5%氢氧化钠溶液;用于氮氧化物治理时,采用5%氢氧化钠加2~4硫化钠溶液。
循环液检测,根据工艺生产周期的长短,循环液自然损耗的多少,定期测量碱度和补充新液。
五、 玻璃钢净化塔成套设备包括:净化塔、液箱、塔支架、BF4-72型玻璃钢风机,如用户需要配套整个净化系统的通风管道、风帽、液泵、喷淋管 路、压力表、阀门等,需在订货时具体商定。订货时需注明规格、安装型式(A型或B型)。
