| 厂家 | 荷兰 |
| 牌号 | HF5040 |
| 上市时间 | 2011年春 |
| 销售方式 | 品牌经销 |
| 执行质量标准 | 国标 |
| 用途级别 | 玻璃纤维增强 |
| 品牌 | PA46荷兰 |
| 加工级别 | 注塑级 |
| 特性级别 | 标准级,阻燃级,增韧级,增强级,热稳定性,耐候,耐高温,耐低温,抗紫外线,抗静电,抗化学性,高流动,高抗冲,高刚性 |
| 准入认证 | 美国UL认证 |
主营对象:塑料制品厂，玩具厂，模具厂，电线电缆企业，管材企业,电子等等诸多行业。
面向地区:广东.浙江.河北 .湖北.四川. 江苏.安徽.上海 北京.海南.台湾.澳门等等全国各省。
发货地址：广东省东莞市樟木头镇塑宇化工仓库。
本公司销售产品均为原装进口原料，杜绝一切假冒品。本公司正归渠道进货，价格合理，质量优异!
Stanyl? 46HF5040是一种聚酰胺 46（尼龙 46）材料,含有的填充物为40% 玻璃纤维增强材料。 该产品在北美洲、欧洲或亚太地区有供货,加工方式为:注射成型。
Stanyl? 46HF5040的主要特性有:
阻燃/额定火焰 Flame Retardant 高流动性 热稳定剂
| 基本信息 | |
|
|
| 填料/增强材料 | 玻璃纤维增强材料, 40% 填料按重量 |
| 添加剂 | 热稳定剂 阻燃性 |
| 特性 | 流动性高 热稳定性 阻燃性 |

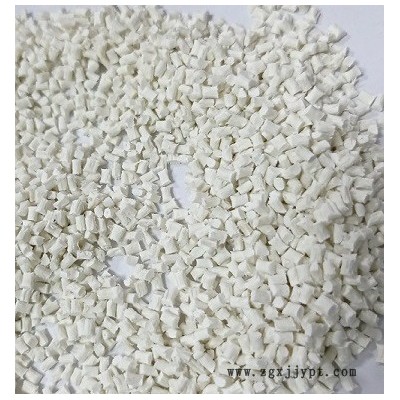

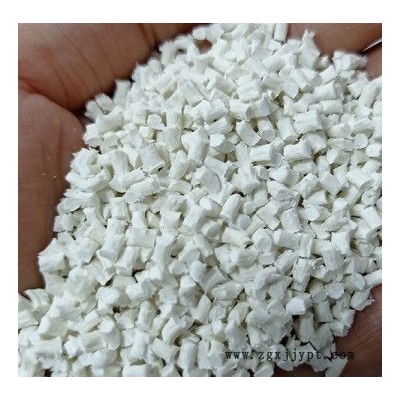

| 形式 | 粒子 |
| 加工方法 | 注射成型 |
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.77 | -- | g/cm3 | ISO 1183 |
| 收缩率 | | | | ISO 294-4 |
| 垂直流动方向 | 0.30 | -- | % | ISO 294-4 |
| 流动方向 | 0.90 | -- | % | ISO 294-4 |
| 吸水率 (平衡, 23°C, 50% RH) | 1.4 | -- | % | ISO 62 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | | | | ISO 527-2 |
| -- | 15000 | 12000 | MPa | ISO 527-2 |
| 120°C | 9500 | -- | MPa | ISO 527-2 |
| 160°C | 6500 | -- | MPa | ISO 527-2 |
| 拉伸应力 | | | | ISO 527-2 |
| 断裂 | 190 | 130 | MPa | ISO 527-2 |
| 断裂, 120°C | 100 | -- | MPa | ISO 527-2 |
| 断裂, 160°C | 85.0 | -- | MPa | ISO 527-2 |
| 拉伸应变 | | | | ISO 527-2 |
| 断裂 | 1.7 | 2.5 | % | ISO 527-2 |
| 断裂, 120°C | 3.0 | -- | % | ISO 527-2 |
| 断裂, 160°C | 3.0 | -- | % | ISO 527-2 |
| 弯曲模量 | | | | ISO 178 |
| -- | 13000 | 11000 | MPa | ISO 178 |
| 120°C | 8500 | -- | MPa | ISO 178 |
| 160°C | 5500 | -- | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | | | | ISO 179/1eA |
| -30°C | 14 | 14 | kJ/m2 | ISO 179/1eA |
| 23°C | 13 | 14 | kJ/m2 | ISO 179/1eA |
| 简支梁无缺口冲击强度 | | | | ISO 179/1eU |
| -30°C | 40 | 40 | kJ/m2 | ISO 179/1eU |
| 23°C | 50 | 50 | kJ/m2 | ISO 179/1eU |
| 悬壁梁缺口冲击强度 | | | | ISO 180/1A |
| -40°C | 15 | 15 | kJ/m2 | ISO 180/1A |
| 23°C | 15 | 15 | kJ/m2 | ISO 180/1A |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 热变形温度 (1.8 MPa, 未退火) | 290 | -- | °C | ISO 75-2/A |
| 熔融温度 1 | 295 | -- | °C | ISO 11357-3 |
| 线形热膨胀系数 | | | | |
| 流动 | 2.0E-5 | -- | cm/cm/°C | ASTM D696 |
| 流动 | 1.7E-5 | -- | cm/cm/°C | ISO 11359-2 |
| 横向 | 4.5E-5 | -- | cm/cm/°C | ASTM D696 |
| 横向 | 6.5E-5 | -- | cm/cm/°C | ISO 11359-2 |
| RTI Elec (0.350 mm) | 130 | -- | °C | UL 746 |
| Thermal Index - 5000 hrs | 163 | -- | °C | IEC 60216 |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 体积电阻率 | > 1.0E+15 | 1.0E+10 | ohms·cm | IEC 60093 |
| 介电强度 | 30 | 20 | kV/mm | IEC 60243-1 |
| 漏电起痕指数 | 325 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 可燃性等级 | | | | IEC 60695-11-10, -20 |
| 0.250 mm | V-0 | -- | | IEC 60695-11-10, -20 |
| 1.50 mm | V-0 | -- | | IEC 60695-11-10, -20 |
| 注射 | 干燥 | 单位制 | |
| 干燥温度 | 80.0 | °C | |
| 干燥时间 | 4.0 到 8.0 | hr | |
| 料筒后部温度 | 280 到 310 | °C | |
| 料筒中部温度 | 300 到 315 | °C | |
| 料筒前部温度 | 300 到 315 | °C | |
| 射嘴温度 | 300 到 310 | °C | |
| 加工（熔体）温度 | 310 到 320 | °C | |
| 模具温度 | 60.0 到 120 | °C | |
| 注射速度 | 中等偏快 | | |
| 背压 | 1.00 | MPa | |
| 螺杆压缩比 | 2.5:1.0 |
021-80107851
