PA9T/日本可乐丽/ G1300 M42BK /35%玻纤增强/PA9T塑胶原料

PA9T又名聚酰胺9T，尼龙塑料中的一种。PA9T是可乐丽从原料单体自行开发的性聚酰胺类工程技术塑料。是具有的耐热性、耐药品性以及可以承受反复摩擦特性耐滑动性的成形材料。

性能在一些主要方面超过标准尼龙，其优点包括：在干燥和潮湿下提供相同的强度和韧性，与标准尼龙相比，在更高的温度下仍然保持有效的强度和韧性。易于加工----良好的流动性，热稳定性和较低的模具腐蚀性；具高热稳定性及高润滑性之高性能尼龙，低吸水率（1%，其它常见高温尼龙为2.6%以上）﹑低翘曲﹑耐化学品﹑高尺寸稳定性材料，可于0.75mm厚度下达到94V-0之效果。PA9T的玻璃化温度较高(125℃)和高结晶性使其在高温下仍保质良好的韧性，优于PA66和PA46，耐摩性和摩擦系数小都大大优于其它尼龙，甚至超过POM和LCP。PA9T另一个的性能是耐化学品和油、醇、酸和二氯化钙、热水和其它流体，几乎超过所有PA，仅比PPS略差，而对燃油的阻隔性是PA6和PA12的十倍，接近ETFE(乙烯-四氯乙烯共聚物)水平，这些优良性能使PA9T十分适用于汽车机罩制品。PA9T有不含玻纤及含玻纤(33%, 45%, 50%)和防火等规格，对于汽车机罩、电气电子产品等市场应用发展潜力。

                         性 能

1：尼龙系列树脂中，吸水性。

2：尺寸安定性不会因吸水造成尺寸变化及机械强度下降。

3：高耐热性，280 度过锡测试不会产生气泡，也适用较高使用温度之无铅焊锡。

4：流动性佳，适用在薄肉成形。

5：低瓦斯气，比其它尼龙树脂少较不容易污染及腐蚀模具，延长模具使用。

6：结晶速度快，冷却时间短。

7：在高温环境中，机械强度，刚性下降较少，接合线强度，回收性佳。

成型注意事项

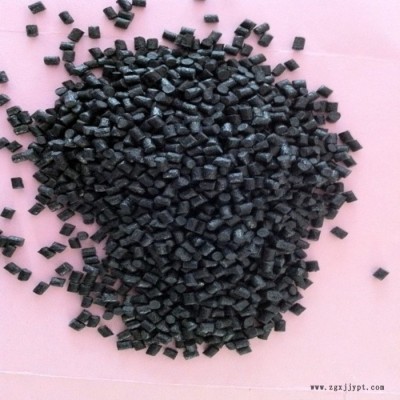

包装材料使用了铝制防湿袋，开封后可立即进行成型加工。但是，开封后自然放置的颗粒会因吸湿而导致含水量上升，需要进行重新干燥。关于重新干燥的条件，如果使用热风干燥机，则请以120℃、5小时左右为参考标准。此外，干燥温度的上限推荐140℃、干燥时间推荐4小时以内。成型条件：熔点：306℃推荐料筒温度：310?330 ℃玻璃转化温度：125℃推荐模具温度130-150℃

1、干燥：130℃ /3-4小时之间

2、注塑温度：290～310℃

3、模 温：130～150℃

用途说明

主要是用于各种电子产品,连接器,接插件,卡座方面的产品等!适用于需过SMT之电子连接器（特别适合无铅锡焊）广泛用于计算机、数码相机、手机等。
