| 品牌 | 华为 |
|---|---|

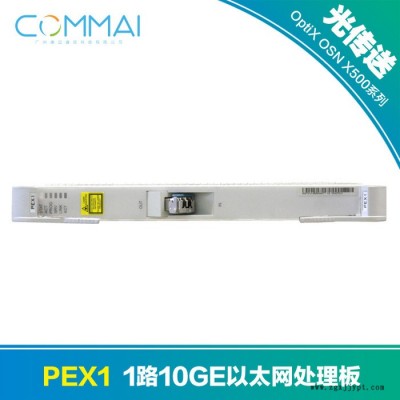

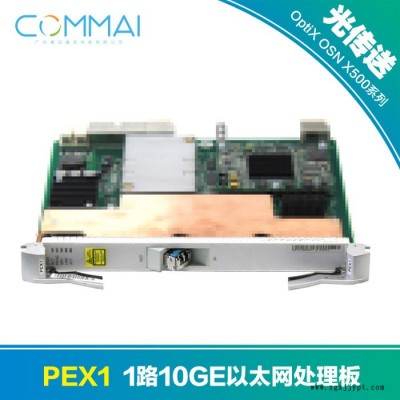

| 型号 | SSN2PEX1 |
增强型MSTP多业务传送平台
华为增强型MSTP系列产品基于“统一交换”架构设计，同时支持软硬管道，并提供基于Smart 40G智能线卡的大带宽解决方案。
增强型MSTP支持纯TDM应用、混合组网应用和纯分组应用，实现数据业务和传统SDH业务的最佳处理，可广泛应用于电力、交通、广电、政企等行业。
关键特性
灵活应用的“统一交换”架构传送平台
“统一交换”架构，支持软硬管道，支持多业务接入，构建灵活的应用模式：纯分组模式、纯TDM模式和混合模式（分组+TDM）；
硬管道：严格物理隔离，低时延，低抖动，高安全；
软管道：逻辑隔离，传输效率高；MPLS-TP环网保护；
智能10G/40G线路板卡：软件授权支持10G/20G/30G到40G的平滑扩容，软硬管道通过ODUk实现物理隔离。
技术规格
参数 | OSN 7500II | OSN 3580 | OSN 580 | OSN 550 | OSN500(分组特性) | OSN500(TDM特性) |
|
设备尺寸（mm） | 800 (高)×496 (宽)×295 (深) | 722 (高)×497 (宽)×295 (深) | 221 (高) x 442 (宽) x 224 (深) | 88 (高) x 442 (宽) x 220 (深) | 44 (高) x 442 (宽) x 220 (深) | 44 (高) x 442 (宽) x 220 (深) |
|
业务槽位 | 16个处理板槽位，16个接入板槽位 | 15个处理板槽位，16个接口板槽位 | 14个槽位 | 6个接口板槽位 | 2个业务接口槽位 | 2个业务接口槽位 |
|
交换容量 | 分组：320Gbps；TDM：360Gbps (高阶)，40Gbps (低阶) | 分组：160Gbps TDM：200Gbps (高阶)，20Gbps (低阶) | 分组: 560Gbps TDM: 280Gbps (高阶), 20Gbps (低阶) | 分组：64Gbps；TDM：20Gbps(高阶)，5Gbps(低阶) | 分组：7.2Gbps | 21.25Gbps(高阶)，5Gbps(低阶) |
|
组网方式 | 支持纯分组组网、Hybrid（分组+SDH）组网或SDH组网 支持WDM组网 支持单纤双向 | 支持纯分组组网、Hybrid（分组+SDH）组网或SDH组网 支持WDM组网 支持单纤双向 | 支持纯分组组网、Hybrid（分组+SDH）组网或SDH组网 支持WDM组网 支持单纤双向 | 支持纯分组组网、Hybrid（分组+SDH）组网或SDH组网 支持WDM组网 支持单纤双向 | 支持纯分组组网 支持单纤双向 | 支持SDH组网 支持单纤双向 |
|
标准工作电压 | -48V DC或-60V DC | -48V DC或-60V DC | -48V DC或-60V DC 220V/110V AC | -48V DC或-60V DC 220V/110V AC | -48V DC或-60V DC 220V/110V AC | -48V DC或-60V DC 220V/110V AC |
|
接口类型 | 40G接口:OTU3/40GE,符合OTL3.4标准 Ethernet接口:FE/GE/10GE/40GE SDH接口:STM-1/4/16/64; DDN, IMA/ATM, FEC/EFEC接口, E1光接口, SAN, Video等 PDH接口:E1/E3/E4; T1/T3/T4 ATM接口:E1, STM1 WDM接口:符合G.694.1的40波DWDM彩色光口 PCM接口:FXS/FXO, 2/4线音频+E&M, G.703 64k同向,V.35/V.24(同异步RS232)/X.21,RS449(RS423A/RS422A)/RS530/RS530A/RS485 | ||||||
MSTP多业务传送平台
MSTP系统是基于SDH的多业务传送平台，拥有SDH的保护恢复能力和OAM能力，支持PDH、SDH、Ethernet、ATM、PCM等多种业务的接入与传送。
同时引入智能特性控制平面，优化资源配置，降低建网成本，提高网络生存性，被广泛应用于电力、交通、能源等行业，为客户提供高可靠、低时延的光传送解决方案。
关键特性
支持单跨超长距离传输的可靠MSTP传送平台
全面的MSTP特性：实现PDH，SDH，Ethernet，ATM，SAN，PCM等多业务的统一接入统一承载；
完善的保护功能：设备级、网络级、业务级保护的高可靠传输，保护倒换时间<50ms；同时提供面向客户定制化的智能网络，可靠性提升达10倍，减少网络管理和维护工作量；
支持单跨380km的超长距传输，减少中继站，降低网络建设成本和维护难度。
技术规格
参数 | OSN 7500 | OSN 3500 | OSN 2500 | OSN 1500B |
子架尺寸（mm） | 757(高)×497(宽)×295(深) | 722(高)×497(宽)×295(深) | 472(高)×447(宽)×295(深) | 221(高)×444(宽)×263(深) |
交换容量 | TDM：360G (高阶)，40G (低阶) 分组：160Gbps | TDM：200G(高阶)，20G (低阶) 分组：160Gbps | TDM：60G (高阶)，20G (低阶) | TDM：60G(高阶)，20G (低阶) 分组：8Gbps |
设备速率 | STM-64/10GE | STM-64/10GE | STM-16 | STM-16/GE |
业务槽位 | 22个处理板槽位，8个接口板槽位 | 15个处理板槽位，16个接口板槽位 | 12个处理板槽位，8个接口板槽位 | 12个处理板槽位，4个接口板槽位 |
接口类型 | MSTP接口类型：STM-1/4/16/64, E1/E3/E4/T1/T3, FE/GE/10GE, DDN, IMA/ATM, FEC/EFEC接口, E1光接口, SAN, Video等 PCM接口类型：FXS/FXO, 2/4线音频+E&M, G.703 64k同向，V.35/V.24(同异步RS232)/X.21，RS449(RS423A/RS422A)/RS530/RS530A/RS485 分组接口类型：E1, ch STM-1, ATM STM-1, FE/GE/10GE等 WDM接口类型：支持符合G.694.1的DWDM彩色光口，支持符合G.694.2的CWDM彩色光口 | |||
电源输入 | 直流：-48V DC或-60V DC 交流：支持220V/110V AC输入 | |||
