| 产地 | 广东 |
|---|---|
| 产品认证 | 咨询 |
| 电压 | 220V |
| 形式 | 手动 |
| 执行标准 | 国标 |
| 种类 | ITO线路检测设备 |
| 粘合材料类型 | 咨询 |
| 品牌 | 苏比特 |
| 型号 | SBT-JC1010H |
| 加工定制 | 是 |

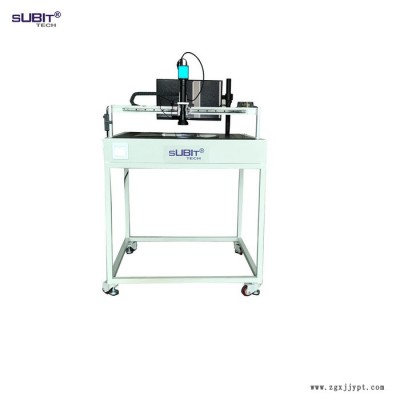

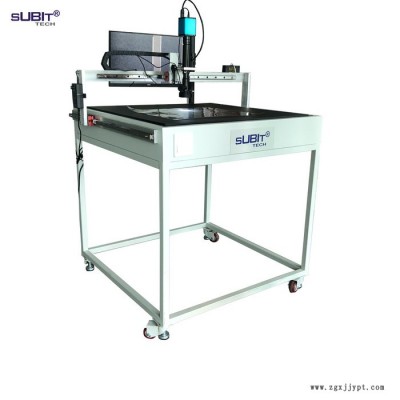

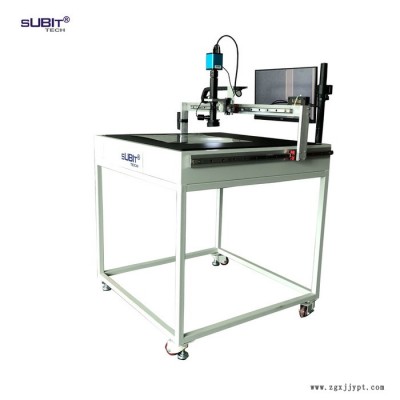

一、产品简介
LCD/TFT/ PET等电子电路触屏行业ITO（玻璃）线路面板缺陷检测，随着技术的发展，人们对电子产品交互体验的要求越来越高，触摸屏作为新一代电子产品输入设备正逐步成为平板电脑、手机、电子书、GPS、游戏机等设备的新宠。触摸屏生产工艺复杂，从上游的ITO玻璃镀膜、光刻、IC组件加工，到中游的触摸屏模组贴合、丝网印刷、切割，再到下游的触摸屏模组贴合、盖板玻璃(Coverlens)检测，都对工艺提出更高要求，使机器视觉技术成为相关环节生产和质量检测的必要技术。
二、主架灯箱参数
1.主架材质；304不锈钢/钢板烤漆材质
2.底部灯箱灯源：定制LED节能灯管（可调节灯光亮度）
3.台面尺寸：L900*W900*H950MM
4.**大检查尺寸：800*800MM
6.导轨：定制900*900*200MM导轨模组（保证显微镜前后左右自动移动）
7.玻璃：12MM钢化白玻+乳白色扩散板（光线柔和均匀不伤眼睛）以及5MM黑色有机玻璃盖板。
三、导轨参数
X、Y、Z轴可手动移动
1.有效行程: X:900MM Y:900MM Z:200MM
2.控制器： 控制方式手动。
3.导轨Z轴上安装CCD显微镜摄像头
四、显示器CCD显微镜参数
1.显微镜类型：同轴光镜头配专业光源
2.显微镜倍数：200倍 （配显微镜刻度尺）
3.相机像素：2000万 索尼传感器
4.显示器：21.5英寸飞利浦1080P高清显示器
五、检测效果

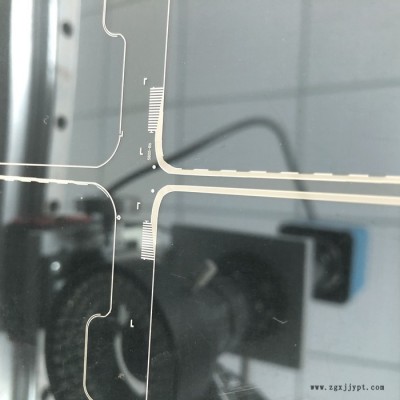

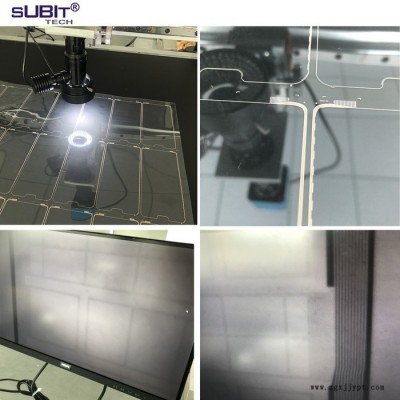

薄膜具有高的导电性、高的可见光透过率，属于特殊的印刷线路且用肉眼无法识别，所以用普通的光源无法检测到清晰的图像，以下是用苏比特新研发的检测设备测试得到的效果图：
