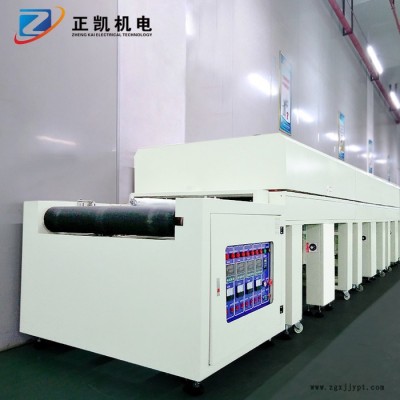

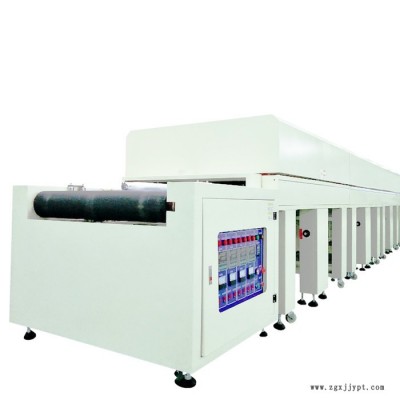

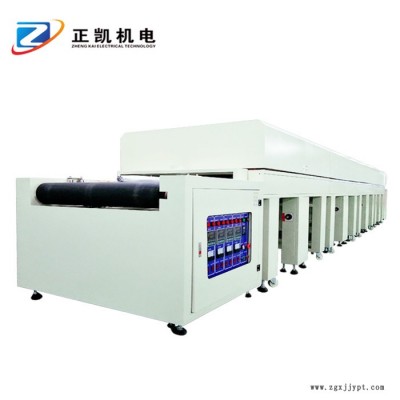

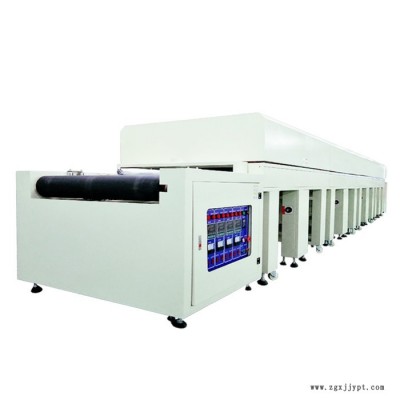

热风循环隧道炉ZKCO-95-4隧道炉为玻璃PET等产品表面燥干IR隧道炉

一、概要
热风循环隧道炉为玻璃.PET等产品表面燥干,以输送带传送经不锈钢加热器外加热风循环
二、设备能耗
电源
AC380V  3 φ  50HZ  50KVA
热排气量 排气量MAX44CMM（客户提供炉外接管）
排气管径∮100MM*4PCS,∮150MM*1PCS, ∮250MM*1PCS排气温度150℃以下
三、规格参数要求
生产速度输送速度0.1-3M/min可调
适用PET-FILM工作物：网带宽度950MM与输送网带成平行摆放方向放置进板。
干燥品质
1.基板通过干燥炉后，印刷面没有气泡及过烤现象。
2.经过传送后的基板没有刮伤、缺角及污损。
输送部分
1.搬送时底面接触输送网。
2.搬送过程材料无缺角刮伤现象
3.在炉内顺利输送不会有卡板的现象.
温度范围 Max.120℃ 常用100℃
内部材质 内部采用SUS430#1.5t光面不锈钢板
外部材质 外部采用SS41#钢板经防锈处理后高温烤漆,底座四周板金封板
保温材质 100mm厚高密度岩棉加铝铂隔热
温度控制型式 采用宣荣H961型自动温度LED数字显示，PID自动演算
加热装置 采用SUS电热器 电热Y型三相排列 三相平衡输出
送风方式 由上往下吹喷流式设计出风口排风量1~3cmm
送风马达 采用台制烤箱专用长轴马达1HP*4组
保护系统 奥拓克斯超温防止器、台安超载保护、施耐得异常紧急停止及漏电断路器
输送系统 采用马达传动经减速机、变频器、齿轮键条带动组成一完整之传动系统
输送带规格 304#不锈钢材质输送带宽度95cm
四、特殊配备
1.进出料段各装天得紧急开关（按紧急开关，所有动作皆停止）
2.输送方向为面对控制操作盘由左向右输送
3.入料口下部加装盛水盘。
