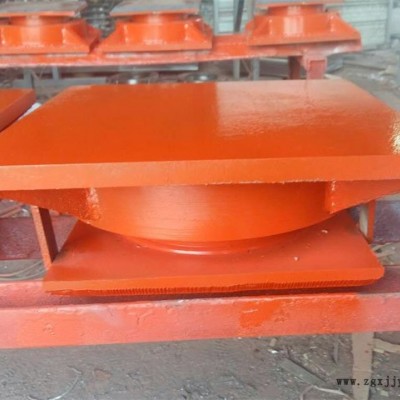

抗震球形支座-衡水丰垚(推荐商家)

• 供货总量 : 不限
• 价格说明 : 议定
• 包装说明 : 不限
• 物流说明 : 货运及物流
• 交货说明 : 按订单

桥梁支座的布置主要和桥梁的结构形式有关。通常在布置支座时需要考虑以下的基本原则：

（1）上部结构是空间结构时，支座应能同时适应桥梁顺桥向（X方向）和横桥向（Y方向）的变形；

（2）支座必须能可靠的传递垂直和水力；

（3）支座应使由于梁体变形所产生的纵向位移、横向位移和纵、恒向转角应尽可能不受约束；

（4）铁路桥梁通常必须在每联梁体上设置一个固定支座；

（5）当桥梁位于坡道上，固定支座一般应设在下坡方向的桥台上；

（6）当桥梁位于平坡上，固定支座宜设在主要行车方向的前端桥台上；

（7）固定支座宜设置在具有较大支座反力的地方；

（8）在同一桥墩上的几个支座应具有相近的转动刚度；

（9）连续梁可能发生支座沉陷时，应考虑制作高度调整的可能性。

在现有建筑结构工程设计中，传统支承跨江渡槽的球形支座仅具 有承压、位移和转动功能。由于没有阻尼抗震作用，当产生的水 平力大于支座水平极限设计抗剪承载力时，侧挡块破坏，钢结构球形支座，致使跨江渡 槽等结构遭到损坏。

抗震阻尼球型支座，包括钢套筒1、上座板2、预紧螺栓群3、 抗剪块4、抗剪销5、高弹性阻尼件6、导向螺杆7、下座板8、球面 四氟滑板9、球冠衬板10、平面四氟滑板11、不锈钢滑板12和锚固 螺栓13。球冠衬板10的球面朝上，平面四氟滑板11镶嵌在球冠衬板 10下端，并与焊接在下座板8上端的平面不锈钢滑板12匹配形成桥 梁支座的主滑移面。

球面四氟滑板9位于球冠衬板10上端，镶嵌在上座板2下端凹面 止口里，并与经镀硬铬处理的球冠衬板10凸球面匹配形成球面转动滑 移面。

在上座板2限位方向两侧和下座板8凸起挡块之间均设置有抗剪 块4和高弹性阻尼元件6。抗剪块4用预紧螺栓群3和抗剪销5固定 下座板8上端，预紧螺栓群3位于抗剪块4内侧，并承受弯矩效应， 抗剪销5位于抗剪块4外侧，并承受一定水平剪切推力。高弹性阻尼 元件6位于抗剪块4和下座板8凸起挡块之间，抗震球形支座，并用导向螺杆7固定 在抗剪块4上。正常使用时，抗剪块4起非限位方向的导向作用，并 利用抗剪销5承受一定的水平剪切力；时，当产生的水平推 力大于支座水平极限设计抗剪承载力时，济南球形支座，抗剪销5破坏，高弹性阻尼 元件6同时起缓冲作用，以实现支座的阻尼抗震功能，从而保护桥梁 及跨江渡槽等建筑结构免遭损坏。

如何根据支座受力复杂程度选用合适的滑移球形支座

支座受力无非是拉、压、弯、剪、扭几种情况， 哪种受力算是复杂？对于平板支座、橡胶支座和球形钢支座均能承受拉力、压力、剪力，所以拉、压、剪不能算是复杂，而对于释放位移约束和释放转动不是每一种支座都能实现的，所以对于释放位移和释放转动的应该算是受力复杂。下面分情况介绍各种受力复杂情况下如何选择合适的支座。
