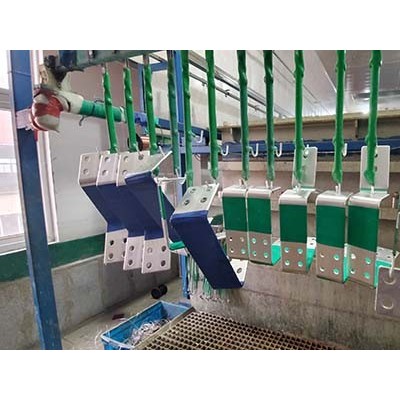

合肥电镀加工-国瑞表面处理公司-不锈钢电镀加工

• 供货总量 : 不限
• 价格说明 : 议定
• 包装说明 : 不限
• 物流说明 : 货运及物流
• 交货说明 : 按订单

电镀层加工常见的个质量问题：

1、“爬锡”

在引线与黑体的结合部有锡层，像爬墙草一样向黑体上爬，锡层是树枝状的疏松镀层。这是由于镀前处理中，用铜刷刷洗SMD框架，而磨损下来的铜粉嵌入黑体不容易洗掉，成为导电“桥”，电镀时只要电析金属搭上“桥”，合肥电镀加工，就延伸，树枝状沉积爬开来与其他的铜粉连接，爬锡面积越来越大。

2、“须子锡”

在引线和黑体的结合部，引线两侧有须子状锡，在引线正面与黑体结合部有锡焦状堆锡。这是由于SMD框架在用掩镀法镀银时，掩镀装置不严密，在不需要镀银的地方也镀上了银。而在塑封时，有部分银层露在黑体外面。而在镀前处理时银层撬起，镀在银上的锡就像须子一样或成堆锡。克服银层外露是掩镀银技术的关键之一。

3、橘皮状镀层

当基材很粗糙时，或者前处理过程中有过腐蚀现象或者在Ni42Fe+Cu基材在镀前处理时，有的铜层已除去，而有的区域铜层还没有退除，整个表面发花不平滑。以上情况都可能造成镀层橘皮状态。

电镀金提供了优异的导电性，使其成为电极，导电销和PCB电路板元件的的选择之一。金是理想的适用于在广泛的环境和气候条件下防止强烈的热和腐蚀。

由于其较低的电阻，镀银也经常用于电子元件（铜镀银工艺）。

镀镍是大家常见到的，因为它具有优异的耐化学腐蚀性，同时具有更高的耐磨性，镀镍大大增加了产品的使用生命周期。镍可以替代电子中的银，或者可以用作钢的表层，以替代由更昂贵的不锈钢制成的产品。镍还提供了明亮的表面光洁度，并可根据客户要求进行调整成半光，电镀加工价格，全光，沙面等。

在沉积终金属层之前，通常使用镀铜作中间镀层。这种表面光洁度常用于电路板，合金电镀加工，汽车零件或工业。在终金属沉积之前，将铜添加到零件中也可以提高成品的整体美观性。

如果单一金属不提供所需的性能，也可以共沉积两种或更多种用于电镀合金沉积物的金属。一个例子是由电镀公司提供的铜/锡/锌合金，也称为Tri-metal或Tri-M3。

电镀加工镀层厚度计算公式：

1、理论计算公式：Q=I×TI=J×S

Q：表示电量，反应在PCB上为镀层厚度；

I：表示电镀所使用的电流，单位为A(安培)；

T：表示电镀所需的时间，不锈钢电镀加工，单位为min(分钟)；

J：表示电镀密度，指每平方英尺的单位面积上通过多少安培的电流，单位为ASF(A/Ft2)；

S：表示受镀面积，单位为Ft2(平方英尺)。

2、计算公式：【备注:1um=39.37微英寸(μ')=0.03937毫英寸(mil)】

(1)、铜镀层厚度(um)=电流密度(ASF)×电镀时间(min)×电镀效率(%)×0.0202(电镀系数)

(2)、镍镀层厚度(um)=电流密度(ASF)×电镀时间(min)×电镀效率(%)×0.0182(电镀系数)

(3)、锡镀层厚度(um)=电流密度(ASF)×电镀时间(min)×电镀效率(%)×0.0456(电镀系数)
