PCB电子电镀工业公司-PCB电子电镀工业-禾运升(查看)

• 供货总量 : 不限
• 价格说明 : 议定
• 包装说明 : 不限
• 物流说明 : 货运及物流
• 交货说明 : 按订单

通孔电镀;有多种方法可以在基板钻孔的孔壁上建立一层合乎要求的电镀层，这在工业应用中称为孔壁活化，其印制电路商用生产过程需要多个中间贮槽，每个贮槽都有其自身的控制和养护要求。通孔电镀是钻孔制作过程的后续必要制作过程，当钻头钻过铜箔及其下面的基板时，产生的热量使构成大多数基板基体的绝缘合成树脂熔化，熔化的树脂及其他钻孔碎片堆积在孔洞周围，涂敷在铜箔中新暴露出的孔壁上，事实上这对后续的电镀表面是有害的。熔化的树脂还会在基板孔壁上残留下一层热轴，它对于大多数活化剂都表现出了不良的粘着性，这就需要开发一类去污渍和回蚀化学作用的技术。

电镀行业属于智能制造领域，PCB电子电镀工业公司，近年来在“工业 4.0”的时代背景下，引导和推动智能制造行业的健康、持续发展。华中电镀产业园涉及电子信息产业，是我国重点发展的战略性、基础性和先导性支柱产业。PCB 行业作为电子信息产业中重要的组成部分，5G 技术的进步，5G通信将是PCB行业未来 5 年的驱动力，其技术变革将带来 5G 通讯、汽车电子、消费电子等应用领域PCB需求量的爆发式增长。未来在政策的助力下预计将持续加速发展，处于其上游的电镀制造业的成长空间也将进一步得到释放，同时也为的电镀产业园提供一个良好的发挥平台。

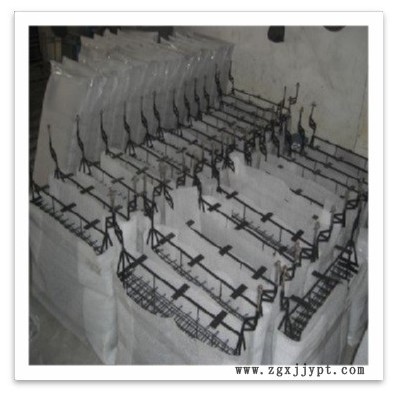

镀件电镀时用挂具装挂是为适应电镀工业规模生产而逐渐由绑扎而演变过来的。挂具的设计、制作现已有生产厂家，但由于各电镀厂家加工产品多样性，多数尚需根据加工件的外形特点自己设{计制作。在设计与制作中有不少学问需要进一步探讨，PCB电子电镀工业，这是因为电镀加工工序中，镀件要靠挂具来传递，并作为导体装镀件载入镀槽，通过挂具将镀件与镀液连接，PCB电子电镀工业加工报价，配上电流后，将电流由电极传入镀液，PCB电子电镀工业加工，使镀件附近的金属离子得到电子，在镀件上还原而获得镀层的全过程中，挂具的设计合理与否对所获的镀层质量有其密切的关系。
