无锡金属静电喷漆-金属静电喷漆业务-安徽南电(诚信商家)

• 供货总量 : 不限
• 价格说明 : 议定
• 包装说明 : 不限
• 物流说明 : 货运及物流
• 交货说明 : 按订单

工喷涂艺流程：

前处理流程：铝材的去油去污→水洗→碱洗(脱脂)→水洗→酸洗→水洗→铬化→水洗→纯水洗喷涂流程：喷底漆→面漆→罩光漆→烘烤(180-250℃)→质检多层喷涂工艺以三次喷涂(简称三喷)，喷底面漆、面漆及罩光漆和二次喷涂(底漆、面漆)。

1．前处理的目的：在铝合金型材 、板材进行喷涂前，工件表面要经过去油去污及化学处理，以产生铬化膜，增加涂层和金属表面结合力和防氧化能力，有利于延长漆膜的使用年限。

2．底漆涂层：作为封闭底材的底漆涂层，其作用在于提高涂层抗渗透能力，增强对底材的保护，稳定金属表面层，加强面漆与金属表面的附着力，可以保证面漆涂层的颜色均匀性，漆层厚度一般为5-10微米。

3．面漆涂层：面漆涂层是喷涂层关键的一层 ，在于提供铝材所需要的装饰颜色，金属静电喷漆技术，使铝材外观达到设计要求，并且保护金属表面不受外界环境大气，酸雨，污染的侵蚀，防止紫外线穿透。大大增强抗老化能力，面漆涂层是喷涂中厚的一层漆层，漆层厚度一般为23-30微米。

4．罩光漆涂层：罩光漆涂层也称清漆涂层， 主要目的是更有效地增强漆层抗外界侵蚀能力，保护面漆涂层，增加面漆色彩的金属光泽，外观更加颜色鲜明，光彩夺目，涂层厚度一般为5-10微米，喷涂层总厚度一般为40-60微米，金属静电喷漆步骤，特殊需要的可以加厚。

5．固化处理：三喷涂层一般需要二次固化，铝材进入固化炉处理，固化温度一般在180℃-250℃之间，固化时间为15-25分钟，不同氟碳涂料生产厂家 ，都会根据自己的涂料，提供佳的温度和时间。氯碳喷涂厂(锔油厂)也有的根据自己经验把三喷时的两次固化改为一次固化。

1、静电喷涂工艺原理

    用静电喷粉设备把粉末涂料喷涂到工件的表面，在静电作用下，粉末会均匀的吸附于工件表面，形成粉状的涂层；粉状涂层经过高温烘烤流平固化，变成效果各异的终涂层；喷涂效果在机械强度、附着力、耐腐蚀、耐老化等方面优于喷漆工艺。

2、喷涂

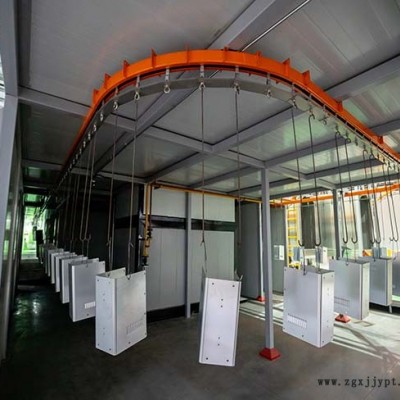

  工件通过输送链进入喷粉房的喷位置准备喷涂作业。静电发生器通过喷口的电极针向工件方向的空间释放高压静电(负极)，该高压静电使从。

  喷口喷出的粉末和压缩空气的混合物以及电极周围空气电离(带负电荷)。工件经过挂具通过输送链接地(接地极)，这样就在喷和工件之间形成一个电场粉末在电场力和压缩空气压力的双重推动下到达工件表面，依靠静电吸引在工件表面形成一层均匀的涂层。

3、喷粉工艺突出优点

   1）一次涂装可以得到较厚的涂层，例如涂覆100～300μm的涂层，用一般普通的溶剂涂料，无锡金属静电喷漆，约需涂覆4～6次，而用粉末涂料则一次就可以达到该厚度。涂层的耐腐性能很好。

   2）粉末涂料不含溶剂，无三废公害，改善了劳动卫生条件。

   3）采用粉末静电喷涂等新工艺，适用于自动流水线涂装；粉末利用率高，可回收使用。

   4）除热固性的环氧、聚酯、外，尚有大量的热塑性耐脂可作为粉末涂料，如聚乙烯、聚、聚、氟化聚醚、尼龙、聚碳酸脂以及各类含氟树脂等。

粉末涂料开始用于防护和电气缘方面，随着科技的发展，目前已广泛使用于汽车工业、电气绝缘、耐腐蚀化学泵、阀门、汽缸、管道、屋外钢制构件、钢制家具、铸件等表面的涂装。

4、粉末涂装设备及方法

   粉末涂装：是以固体树脂粉末为成膜物质的一种覆盖工艺，它的涂装对象是粉末涂料。粉末涂层具有优异的性能、易于施涂、节约能源、广泛应用于汽车和家用电器行业，在经济效益和环境保护方面的社会效益显著。

平常接触较多的一种分类方法是按照加热喷涂材料的热源种类来分的，按此可分:

（1）火焰类，包括火焰喷涂、喷涂、超音速喷涂；

（2）电弧类，包括电弧喷涂和等离子喷涂；

（3）电热法，包括电爆喷涂、感应加热喷涂和电容放电喷涂；

（4）激光类：激光喷涂。

一、粉末涂料施工方法：采用高压静电喷涂法。 高压静电喷涂工艺参数：  输入电压：220V±10% 输出电压：30-90kv  （一般控制在60-80 kv）供粉末气压：0.5-1.5kg/cm2 喷与工件距离：150-300mm左右

二、工件预处理：采用机械方法（手工打磨或喷砂等）和化学方法对工件进行除油、除锈或磷化处理，经清水冲洗后自然晾干或者烘干。工件预处理的质量好坏将对涂膜的质量有很大影响，冬季尤其注意这一电。残存于工件上的化学处理液，将引起工作涂膜脱落，透锈及起泡等涂膜弊病，要谨防这点。

三、喷使用的压缩空气，必须经过除油、除尘、防水等净化处理。否则将严重影响涂膜的质量。

四、回收的粉末涂料处理：须经140目筛过筛后，以1（回收粉）：3（新粉）的比例掺入同一厂家同种颜色的新粉种使用：若回收粉太脏，则不允许重新使用。

五、喷好的工件应及时按规定的固化条件烘烤，要求温度均匀一致，防止烘烤不足或过度。通常烘烤条件180-200℃保持15-20分钟。若工件较大、较厚时，金属静电喷漆业务，应适当延长烘烤世间，才能达到完全固化。

六、喷涂车间应使用通风设备，操作人员应配戴防尘面罩。严防粉末。在喷粉室中，粉末浓度在30克/立方米以下是安全的，超过60克/立方米就有发生的危险。

七、喷涂车间应经常保持整洁卫生，以免影响喷涂产品的质量。
