| 混合比例 | 10：1 |
|---|---|
| 动力粘度（mPa.s） | 3000±500 |
| 操作时间 | 30-60min |
| 基本硫化时间 | 60-180min |
| 硬度（邵氏A） | 15±2 |
| 粘接性 | 优异 |
| 导热系数 [W（m·K）] | ≥0.4 |
| 介 电 强 度（kV/mm） | ≥25 |
| 介 电 常 数（1.2MHz） | 3.0～3.3 |
| 阻燃性能 | UL94-V1 |
| 保质期 | 12个月 |
| 材质 | 硅胶 |
| 产地 | 广东 |
| 产品等级 | 优 |
| 产品认证 | CCC |
| 厂家 | 红叶硅胶 |
| 类别 | 阻燃耐高温硅胶 |
| 类型 | 灌封阻燃型 |
| 外观 | 流动性 |
| 形状 | 液体 |
| 颜色 | 灰色/黑色 |
| 用途 | 防潮 防凝露 封堵 密封 |
| 执行标准 | SGS |
| 品牌 | 红叶 |
| 型号 | HY-215 |
| 加工定制 | 是 |
| 基料 | 橡胶型密封胶 |
红叶环网柜自流平镜面防凝露封堵剂 高分子防潮封堵材料 防火阻燃剂
红叶环网柜自流平镜面防凝露封堵剂应用：

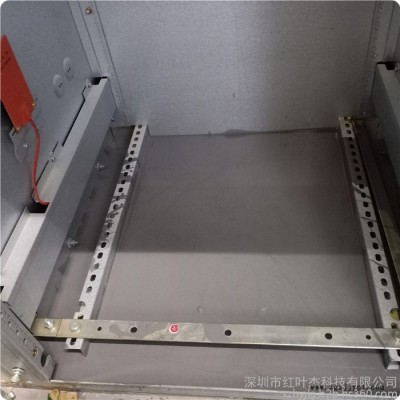

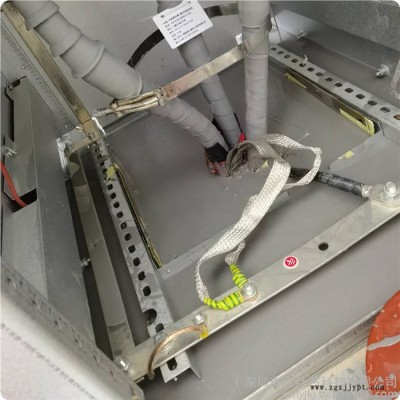

户外10KV高低压开关柜、箱式变压器柜、电缆分支箱、环网柜、共箱式环网柜、断路器柜、全绝缘柜、10kv户外开闭所、配网控制柜、GGD进出线开关柜端子箱、xl-21动力柜、风力箱变、光伏箱变、plc控制箱、高铁箱变、水泵控制箱及其它电力设备，电缆进出口与柜体底部防水、防尘、隔热、阻燃、保温、防凝露的灌封封堵作用。
自流平镜面防凝露封堵剂：

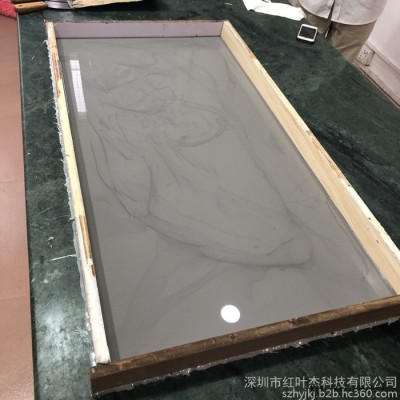

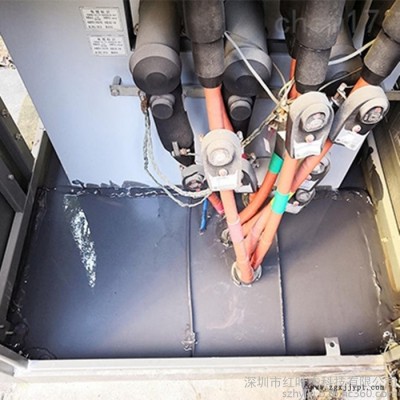

是专门用于户外电气设备箱体、柜体新型的环保防潮防凝露封堵密封剂，呈现流动性液体状，粘度值比较低，流动性能好，容易渗透，按照10:1重量比混合搅拌均匀，灌注于密封区域表面，胶料可自动找平，填充、密封住细小结构，常温硫化成型后形成镜面效果，可与金属材质、电缆保护套紧密粘合，成为柔韧性较好的高分子密封封堵层，可有效防止小动物等从地下进入封闭箱体内，降低安全隐患；且防潮防凝露性能好，可防止电缆夹层或沟道潮气侵蚀入柜，为电气户外设备提供坚固的防护屏障。新增电缆或者修复已经硫化的封堵层比较方便，因高分子封堵层柔韧性较好，可用木工刀开孔，不会破坏密封封堵层；新增电缆或管道安装好之后，可重新灌入高分子封堵剂即可重新密封该区域。
高分子防潮封堵剂可从源头上防止潮气的侵蚀，阻止箱体内部凝露的产生，保障电力电气设备的正常供电运转，避免供电设备产生凝露导致的巨大经济损失和生活生产的不便。目前已被不同地区电网设备行业接受并推广，也称为国网大力推荐的新型防潮封堵材料，近来很多地区招标明确规定了防潮封堵材料的各个参数指标，新型高分子有机硅材料替代传统封堵材料已是大势所趋。
防潮封堵材料的区别：
常见的传统防潮封堵材料：水泥砂浆、防火泥、防火板、聚氨酯发泡板等；
因为价格低廉而大量采用，其缺点也会显而易见。
水泥砂浆：材料的防水封堵效果有限，无法达到紧密粘合，会有结构缝隙，且使用年限在1年左右会出现开裂，失去封堵的意义。
防火泥：严格来说是防火材料，但在防水、疏水效果上不尽人意，且多条电缆施工难度较大，时间久了，也会出现潮气的大量的侵蚀。
防火板：无法封死每个角落，容易老化、粉尘化。
聚氨酯发泡板：聚氨酯发泡封堵材料算是比较新型的防潮封堵材料，可以与箱体紧密粘合，起到比较好的粘合效果，可以防止潮气的侵蚀；其弊端由于是发泡型封堵材料，密封面高低不平，成型后无法达到表面平整效果，且聚氨酯材料硫化后非常坚硬，不易于二次维护，增加电缆、检修工作等。
传统材料的缺陷，也是众多电网行业工程师比较头疼的问题，从而也加快了防潮封堵材料的研发速度。高分子有机硅防潮封堵剂，属于高分子有机硅材料，矩阵分子结构，可以有效解决防潮封堵的难题，防止潮气通过底板结构缝隙进入箱体，形成凝露而危害到电力设备。
HY-215TT高分子防潮封堵材料国网标准性能特点：
1、防水、防潮、防尘、防止毒性气体、小动物的进入、绝缘、阻燃、防火；
2、高分子材料，成型后的产品柔韧性好，不会撕裂或者跌落；
3、混合后的胶料粘度值很低，可以在密封面自动找平，硫化后可达镜面效果；
4、无毒无气味，无卤、环保型材料、抗腐蚀耐候性效果好，可抵抗不同的恶劣环境；
5、可与设备及电缆保护套结构紧密粘合，没有腐蚀用作；
6、操作比较简单，单人即可完成，无需借助水电火等工具；
7、施工比较方便，断电与不断电都可操作，硫化后二次开孔增加电缆简易便捷。
8、硫化后的密封封堵层，不变形、不开裂、耐老化、耐候性能好，产品使用10年后，还可以有效保护产品；
红叶HY-215TT自流平镜面防凝露材料的参数：
颜色：黑色 灰色（可调色）
粘度 (CS)：3000
硬度 (A°)：15度
混合比例(%)：10:1
操作时间25度( mins )：60-120min
粘接性能：优导
热系数W/mk：≥0.4
完全固化时间：12H
介电绝度kV/mm：≥25
介电常数0.2MHz：3.0~3.3
比重( g/cm 3 )：1.07
基本固化时间：3H
体积电阻Ωcm:≥1.0*10（16次方）
阻燃性：UL94-V1
以上性能数据均在25℃，相对湿度55%固化1天后所测。本公司对测试条件不同或产品改进造成的数据不同不承担相关责任。
高分子防潮封堵剂施工步骤：
施工时比较简单
1、先做好材料用量的预算，高分子防潮封堵剂密度为1.15-1.18之间，厚度一般为0.8-1公分，一平米用量范围在11KG左右。
2、做好箱体密封面堵漏工作，避免封堵剂从漏口漏出，造成浪费；一般用银色电胶布或者防火泥封堵住有漏口的地方，再将多于的线路用胶布规整好；

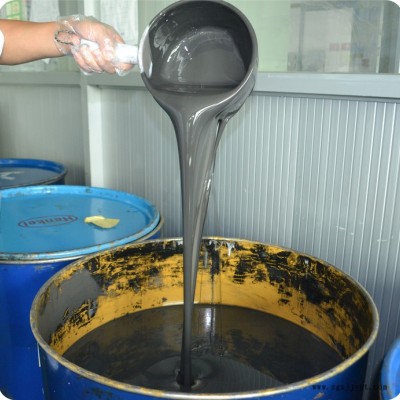

3、将A剂用手电转搅拌20-30秒，防止有沉降，再将B剂放入A剂中混合搅拌60秒左右，施工于目标区域，封堵剂常规操作时间为30-40min（可进行调节），可自动流平；如果箱体面积较大，也可以借助铲刀或者刷子加快封堵剂的散开速度。
4、等待封堵剂硫化成型，初步硫化成型时间为1.5-2小时，完全硫化成型时间为24小时。
PS：施工需注意封堵好漏口，避免漏掉封堵剂材料，造成浪费。因环境温度与湿度会影响封堵剂的操作时间，使用前建议做小测试，如需延长操作时间，可将B剂比例调至10:0.8，不可低于0.7，以免影响硫化效果。
注意事项：
1 要灌封的产品需要保持干燥、清洁；
2使用时请先检查A剂，观察是否有沉降，如有可将A剂充分搅拌均匀，在进行AB料混合；
3 按配比取量，且称量准确，请切记配比是重量比而非体积比，A、B剂混合后需充分搅拌均匀，以避免固化不完全；
4 搅拌均匀后请及时进行灌胶，并尽量在可使用时间内使用完已混合的胶液；
5 固化过程中，请保持环境干净，以免杂质或尘土落入未固化的胶液表面。
6未使用完的B剂需密封保存，以免挥发，影响固化及粘接效果。
付款方式： 现金 银行转账 代收货款 支付宝
包装： 5KG,20KG，200/KG
质量/安全认证： RoHS, MSDS, SGS
海关编码： 3910
样品： 免费
交期： 两天
售后服务：
我司承若，如因硅胶质量问题，三个月内无条件退换货；可以免费提供教学视频，在使用硅胶过程中，如有任何技术问题，都可以与我们随时联系，免费提供技术支持，新产品的研发。
红叶环网柜自流平镜面防凝露封堵剂 高分子防潮封堵材料 防火阻燃剂
021-80107851
