通过
商品描述
简介
聚醚酰亚胺树脂的长期使用温度是338T和356T（根据等级），燃烧等级达到UL94V—0（10密耳厚度。）氧指数达47，聚醚酰亚胺符合飞机内件要求的FAA阻燃性和热稀放性的材料标准。它的玻璃化转变温度为419F，并允许在392F下间断使用，在更高温度下，产生短期偏移。在356T下，拉伸温度和挠曲模量分别在41和2068MPa以上。用玻纤、碳纤维增强的材料在接近玻璃态转变温度下，具有更高的强度和刚度。
聚醚酰亚胺在高温和应力下的长期抗蠕变性允许其在许多结构设备中代替金属和其它材料。在可变温度、湿气和频率条件下表现出很好的电性能。在GHz频率下的低损耗因数使聚醚酰亚胺具有高的微波可穿性。它的离子型污染物低水准，在250F100% R． H．和207kPa下120小时用水提取后的导电率，在20兆欧以上，它可用作电子传感器元件的绝缘材料。
聚醚酰亚胺是优良的涂层和成膜材料，能形成适用于电子工业的涂层和薄膜，并可用于制造孔径< 0.1μm、具有高渗透性的微孔隔膜。还可用作耐高温胶粘剂和高强度纤维等。
PEI板属于非结晶性塑料。是一种无定形的高性能聚合物，是用无定形PEI（聚醚酰亚胺）所制造的工程塑料经过挤出机高温挤出而成。
1 ）：PEI是一种稳定性能极佳的热塑性工程树脂
2 ）：PEI树脂的一个突出性能是能够经受长时间的高温考验。此耐高热性能，加上出色的可燃性和UL实验室的认证，使PEI树脂符合了高温应用的苛刻要求。
3 ）：（延展性）PEI树脂不但无伦比地兼有高强度与高模量的特性，它还具备突出的延展性。其屈服拉伸延伸得它能够自由结合各种便于装配的搭扣配合设计。甚至在只加入了10%玻纤增强的情况下，PEI 2100树脂也可在零度以下至200℃温度范围内保持延展性。
4 ）：（冲击强度）PEI 1000树脂具有出色的实际抗冲击性能。鉴于PEI 树脂显示缺口灵敏度，建议遵守标准设计原则。应最大限度地减少注塑部件中的应用力集中点（如尖角），以提供最大有冲击强度。PEI AT*100树脂专用于需要高冲击性能的应用。此系列的缺口Izod冲击可达15km/mз。
5 ）：（耐疲劳性）对于循环装填或摆动部件，疲劳是一生要的设计考虑因素。
6 ）：（蠕变行为）在考虑任何热塑性塑料的机械性能时，设计师必须认识到温度，应力水平和负荷持续时间对材料性能的影响。即使在无法使用许多其他热塑性塑料的温度和应力水平下，PEI 树脂也显示了极好的抗蠕变性能。
7）：PEI 树脂具有出色的电性能，在广泛的环境条件下都能保持稳定。再加上热性能和机械性能，使PEI 树脂成为要求极高的电子和电气应用的理想选择。
8）（相对介电常数）虽然应用可能需要或高或低的相对介电常数绝对值，但更生要的是这些值整个使用温度和/或频率范围内保持稳定。
PEI 树脂是高性能无定形工程热塑性塑料。
PEI 树脂具有固有的阻燃性和发烟量少的特性。某些牌号的树脂在厚度为0.25mm时的等级为UL 94V-0*.其他牌号的树脂在很大的温度和频率范围内都显示出高介电常数和高耗散因数。
做为一种无定形热塑性聚醚酰亚胺，PEI 树脂将高性能和优良的加工特性结合在一起，将高耐热性与高强度、模量和广泛的耐化学腐蚀性集于一身。
一、PEI主要特性

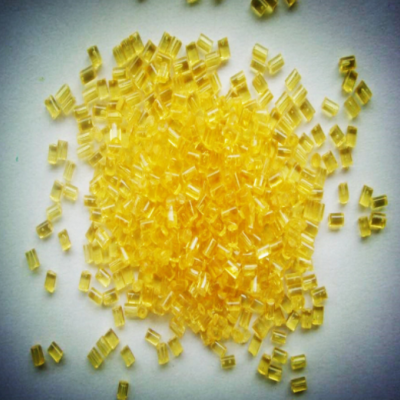

1、PEI中文名字（聚醚酰亚胺）是琥珀色透明固体,有良好的阻燃性和低烟度,燃烧等级为UL94-V-0级。
2、PEI具有很强的高温稳定性.耐高温,热变形温度达220℃,可在-160一180℃的工作温度下长期使用。
3、水解稳定性很好,耐高温,耐蒸汽；
4、聚醚酰亚胺具有很好的抗紫外线、Y射线性能。
二、应用
取代金属制造光纤连接器,可使元件结构最佳化,简化其制造和装配步骤,保持更精确的尺寸。用于汽车领域,如用以制造高温连接件、产, 高功率车灯和指示灯、控制汽车舱室外部温度的传感器和控制空气和燃料混合物的传感器。还可用作耐高温润滑侵蚀的真空泵叶轮、在180℃操作的蒸馏器的磨口玻璃接头（承接口）、非照明的防雾灯的反射镜。
应用领域
由于PEI具有优良的综合平衡性能，卓有成效地应用于电子、电机和航空等工业部门，并用作传统产品和文化生活用品的金属代用材料。用PEI取代金属制造光纤连接器，可使元件结构最佳化，简化其制造和装配步骤，保持更精确的尺寸。用于汽车领域，如用以制造高温连接件、高功率车灯和指示灯、控制汽车舱室外部温度的传感器（空调温度传感器）和控制空气和燃料混合物温度的传感器（有效燃烧温度传感器）。还可用作耐高温润滑油侵蚀的真空泵叶轮、在180℃操作的蒸镏器的磨口玻璃接头（承接口）、非照明的防雾灯的反射镜。
注塑模工艺条件
干燥处理：PEI具有吸湿特性并可导致材料降解。要求湿度值应小于0.02%。建议干燥条件为150℃、4小时的干燥处理。
熔化温度：普通类型材料为340～400℃；增强类型材料为340～415℃。
模具温度：107～175℃，建议模具温度为140℃。
注射压力：700～1500bar。
注射速度：使用尽可能高的注射速度。
机器选择;
PEI*树脂可以在大多数标准注塑机上注塑。建议使用往复式螺杆注塑机。
确定用于注塑特定PEI*树脂部件的设备大小时，应考虑的两个基本因素是总注射重量和总投影面积。
一般在总注射量（所有模腔加上流道和浇口）等于机器能力的30到80%时，可获得最佳效果。在使用大型机筒时，如果注射亘太小，则可能会不必要地延长树脂滞留时间。如果有必要在适宜温度范围内在较高温度下进行注塑，减少材料热降解的可能性通常要求减少滞留时间。因此，为了达到较高温度注塑要求，建议最小的注射大小也应大于机器能力的60%.确定完全注射的总投影面积（所有型腔加上承受注射压力的流道面积）后，应为每平方工英寸的投影面积提供4到6吨的锁模力，以便减少部件的溢料。玻璃增强树脂可能需要稍高一点的锁模力（估计每平方英寸要增加一吨夹紧力）。壁厚、流程长度和注塑条件决定着实际所需的锁模力吨位。
机筒选择和螺杆设计注意事项：
加工PEI*树脂时，通常可以采用适用天相容螺杆和机筒的传统制造材料。建议使用双金属机筒。
根据螺杆直径，最好使长径比为20:1 ，压缩比为2.2:1 。此外，还建议使用短进料区（5段）和长压缩区（11段），同时通过一个恒定的锥度逐渐过渡到一个较短的计量区（4段）。压缩应在一个逐渐过渡的恒定锥度上完成，因为急剧的变化可能导致过大的剪切力和材料降解。如果无法选择特定的螺杆，经证明使用长径比为16:1到24:1、压缩率为1.5:1到3.0:1的通用螺杆是成功的。建议不要使用带排气孔的机筒来加工PEI*树脂。止回阀应为滑动逆止环类型。在螺杆计量区中，通常流通间隙至少要占流动区域横断面的80%.
PEI无定形,具有杰出的耐高温、高强度、高模量及广泛的耐化学剂性，天性耐燃,且烟气排放量低，高的介电常数和损耗因数。
产品介绍：
1. PEI无定形,具有杰出的耐高温、高强度、高模量及广泛的耐化学剂性。
2.天性耐燃,且烟气排放量低。
3.高的介电常数和损耗因数 耐高温，高流动
PEI 塑胶原料 (聚醚酰亚胺)
材料性能表
※注塑 未增强型 标准 1000,1000F,1000P,1000R
※易流动性 1010,1010F,1000R
※加颜料的树脂 1100,1100F,1100R ,1110,1110F
※中等耐热性 1285,LTX300A,LTX300B
※增强型 玻璃纤维增强型 2100,2100N,2100R,2110,2110N,2110R,2200,2200R,2210,2210R,2300,2300N,2300R 2310,2310R,2400,2410,2410R
※研磨玻璃纤维增强型 2212,2212R,2312,2313
※玻璃纤维/矿物增强型 3451,3452
※碳纤维增强型 7201,7801
※耐磨性 未增强型 4001 增强型 4000,4211
※抗冲击性变化 HTX1010F,HTX1050F,HTX2000F,HTX2001F
※耐化学剂性未增强型 CRS5001,CRS5011,CRS5011F,CRS5011R
※增强型 CRS5111,CRS5112,CRS5711,CRS5201,CRS5201R,CRS5211,CRS5211R ,CRS5301 ,CRS5311
※航空树脂 未增强型 9075,9076 增强型 AR9100,AR9200,AR9300
※混合级 PEI/PCE 混合 ATX100,ATX100F,ATX100R,ATX200,ATX200F,ATX200R
※PEI/PPO 混合 MD133
※挤塑 航空树脂 8015,D9065
021-80107851
