| 保质期 | 36个月 |
|---|---|
| 产地 | 江苏 |
| 产品等级 | 优级品 |
| 产品规格 | 25kg/包 |
| 计量单位 | 千克 |
| 类型 | 标准料 |
| 用途 | PP波纹管、注塑件、板材、透明薄膜等 |
| 主要用途 | PP波纹管、注塑件、板材、透明薄膜等 |
| 执行质量标准 | 国标 |
| 有效物质含量 | 0.995 |
| 品牌 | 美茂新材料 |
| 型号 | MM-P3 |
美茂新材料MM-PP4 PP丙烯膨胀型无卤阻燃剂
一;产品简介
MM-PP4是一种以磷、氮为阻燃元素的环保型聚烯烃阻燃剂。不受欧盟及其理事会通过的2002/95/EC号《关于在电气电子设备中限制使用某些有害物质指令》的限制。MM-PP4还具有阻燃制品密度小、发烟量低、模具腐蚀小的特点。
MM-PP4含酸源、气源、碳源，以成炭、膨胀机理起到阻燃作用，专为各种阻燃聚丙烯制品所设计，亦可用于其它聚烯烃阻燃制品。以MM-PP3阻燃的PP，阻燃可达到UL 94 V-0（1.5mm）并通过70℃×168小时浸水试验（UL746C）和通过GWIT 750℃及GWFI 960℃灼热丝测试；应用于聚丙烯的挤出过程不会有水滑的情况，应用于聚乙烯的挤出过程有轻微水滑性的情况。MM-PP3不含有抗滴落剂。
二;产品指标
| 外 观 | 密度g/cm 3 | 平均粒径μ m | 氮含量% | 磷含量% | 水含量% | 水溶性g/100ml | 分解温度 |

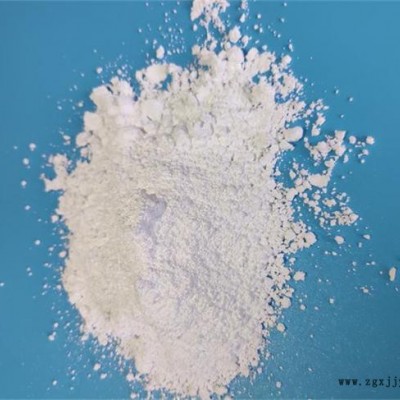

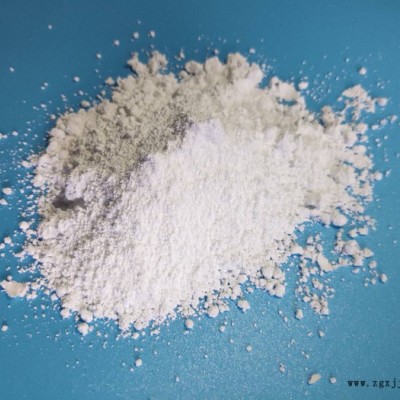

| 白色粉末 | ～1.8 | ～10 | 17.5 | 19.5 | ≤0.5 | ≤0.8 | ≥250 |
三；推荐用量
| 树脂品种 | MM-PP4添加量 | 阻燃效果 UL94 |
| PP | 25 | V0 3 .0 mm |
| PP | 30 | V0 1 .5 mm |
| HDPE、EVA或HDPE/EVA共混物 | ≥34 | V0 1 .5 mm |
四；挤出工艺（双螺杆挤出机）
五；加工注意事项
（1）MM-PP4在氮气中的热分解温度为250℃，因此，双螺杆的加工温度可以根据具体情况调节。建议：在保证阻燃剂分散以及共混均匀的前提下，双螺杆的加工温度不要过高，避免造成阻燃剂少量分解而导致轻微发泡。在挤出加工的过程中不要添加筛网，否则易导致发泡现象。同时，在双螺杆挤出加工过程中必须保持一定的真空度。
（2）选择合适熔融指数的树脂，以利于挤出加工和注塑成型。
（3）体系中对阻燃有不利影响的物质：酞菁绿等含Cl色粉会导致阻燃失效。碳黑用量大于0.5%时，阻燃性下降。无机填料（如玻纤、碳酸钙、滑石粉、硫酸钡等），会影响阻燃。加入含Br、Cl的助剂会导致阻燃剂失效。
备注：75 机螺杆组合剪切比较强，且长径比高，可以根据具体加工情况调整上述螺杆组合。
六；包装/储存：
25kg/包；按一般化学品运输，储存于干燥阴凉处,避免阳光直晒。
联系人：周经理 13961666716
021-80107851
