| 类型 | 标准料 |
|---|---|
| 牌号 | 旭创 |
| 销售方式 | 自产自销 |
| 形状 | 片状 |
| 品牌 | SBS |
| 厂家(产地) | 旭创 |
| 加工级别 | 注塑级,热熔级 |
| 特性级别 | 抗紫外线 |
| 规格级别 | 注塑 |

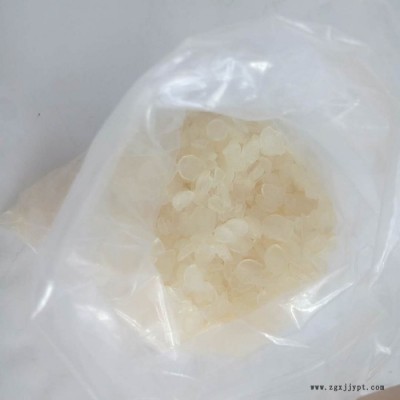

热塑性丁苯橡胶 SBS
产品简介SBS胶粒SBS热塑性丁苯橡胶/旭创化工/1401(YH-792)济南胶粒 济南热塑性丁苯橡胶
SBS（英文名称：Thermoplastic SBS elastomer）属苯乙烯类热塑性弹性体，是苯乙烯-丁二烯-苯乙烯三嵌段共聚物（Styrene Butadiene styrene block polymer），称为热塑性丁苯嵌段共聚物或热塑性丁苯橡胶，简称SBS。
SBS兼有橡胶和塑料的优良性能，具备良好的弹性、耐低温性、透气性、抗温滑性、着色性、电器绝缘性，加工时不需硫化，可直接采用注塑、模压、挤出等多种加工方法成型。
主要用途与特点
广泛应用于沥青改性、制鞋、塑料改性和粘合剂等行业。
高聚物改性：可以与聚乙烯、聚丙烯、聚苯乙烯等塑料共混改性，改善其物理性能，使它们获得更大范围的应用。
粘合剂工业：SBS可用于生产各种类型的粘合剂，特别是热熔压敏型、压敏型、溶剂型粘合剂，具有粘合力强、无毒、无环境污染等特点
制鞋工业：SBS可用于生产各种档次的皮鞋、旅游鞋、童鞋，具有穿着舒适、抗湿滑、透气性好、易着色等优点，由于SBS不需要硫化而工艺流程非常简单，并具有边角料可回收的优点。
沥青改性：在沥青中加入3%-15%的SBS可改善沥青的低温屈挠性和高温抗流动性能。改善沥青的低温屈挠性可减轻沥青低温下的发硬使用寿命。改善沥青的高温抗流动性能可减轻沥青在高温下的软化流淌。SBS是有效提高公路、卷材使用寿命。
产品技术参数
| 序号 | 项目 | 检验方法 | 1401 | 4402 | 4452 | 1301 | 1401-1 | 1301-1 | 4303 | 国创一号 | 国创二号 |
| 1 | 结构类型 | | 线型 | 星型 | 星型 | 线型 | 线型 | 线型 | 星型 | 星型 | 线型 |
| 2 | 含油量 ( 重量 ) ％ | | 0 | 0 | 33 | 0 | 0 | 0 | 0 | 0 | 0 |
| 3 | S/B(重量比 ) | | 40/60 | 40/60 | 40/60 | 30/70 | 38/62 | 30/70 | 30/70 | 30/70 | 30/70 |
| 4 | 熔体流动速率 | GB/T3682-1983 | 0.5 | 0.1 | 2.0 | 2.0 | 1.0 | 6.0 | 0.0 | 0.0 | 5.0 |
| 5 | 300%定伸应力 | GB/T528-1992 | 4.5 | 4． 0 | 1． 6 | 2.4 | 4.5 | 2.4 | 2.5 | 2.5 | 2.4 |
| 6 | 拉伸强度 | GB/T528-1992 | 25.0 | 26.0 | 16.0 | 18.0 | 25.0 | 18.0 | 11.0 | 12.0 | 18.0 |
| 7 | 扯断伸长率 | GB/T528-1992 | 700 | 650 | 900 | 650 | 700 | 700 | 590 | 650 | 700 |
| 8 | 扯断变形 | GB/T528-1992 | 40 | 40 | 25 | 40 | 40 | 45 | 12 | 12 | 45 |
| 9 | 硬度绍尔 A 度 | GB/T531-1992 | 90 | 91 | 65 | 70 | 90 | 70 | 80 | 80 | 70 |
注:各牌号产品总灰分均为0.02%(GB/T6736-1986)、挥发分为0.5(Q ／ SH001-S05-1997)。
推荐加工配方
(1)干胶用干鞋底的基本配方 ( 用量均以重量份计 )
| | 纯胶 | 油 | CaCO3 | PS | 白碳黑 | 助剂 | 抗氧剂 |
| 普通 | 100 | 70 | 30 | 30 | ≤ 5 | ≤ 2 | 1 |
| 半透明 | 100 | 70 | 3-5 | 15 | 3-5 | 2 | 1 |
| 透明 | 100 | 45-50 | 0 | 0 | 0 | 2-3 | 适量 |
工艺要点:混炼过程是关键，一般工艺温度进料段140℃-150℃，压缩段 150℃-170℃ ，均化段160℃-180℃ ，模头140℃-150℃ 。透明料要考虑加 3 — 5 份 K 树脂及适量紫外线吸收剂。
推荐使用： 4402 、 4452 、 4412
参考配方：填充油、树脂、填料、防护剂、隔离剂、着色剂、发泡剂
(2)4452用于鞋度料的基本配方 ( 用量均以重量份计 )
4452： 150 油： 25 碳酸钙： 75 助剂： 5
(3)利用 SBS 改良沥青
推荐使用： 4403 、 1301 — 1 、 1301
参考用量：道路沥青改性(4 ％ -6 ％重量比)建筑沥青改性（8 ％— 12 ％重量比 )
工艺条件：建议采用胶体磨体等专用机械，温度 180 ℃ 左右
(4)SBS粘合剂
SBS呈现两相分离结构，具用良好的易溶性和自补强性，可以通过添加多种辅助成分，制备各种，性能优异的粘合剂，如：复膜胶、压敏胶、热溶胶等。
推荐使用： 1401-1 、 1301-1 、 1401 、 1301
基本配孝斗： SBS 、增塑剂、增粘剂、抗氧剂
复膜胶参考配方：
SBS10％ -30 ％增粘剂 15 ％ -40 ％溶剂 30 ％ -80 ％
偶联剂≥ 1 ％增塑剂 2 ％ -10 ％抗氧剂 0 ． 5 ％ -2 ％
包装及储运
用内衬黑色聚乙烯薄膜的聚丙烯编织袋包装，每袋净重 20kg 。运输中应防晒、防潮、防火。应存放在常温、通风、清洁干燥的仓库中，严禁露天堆放和阳光直接照射。
SBS广泛用于道路沥青改性、屋面防水卷材、粘合剂和塑料改性。
热塑性弹性体（SBS）
产品性能：白色多孔条形聚合物，兼具橡胶的高弹性和塑料的可塑性，分子量一般8-30万，强度高、弹性好、扯断变形小，硬度范围宽，对光和热的稳定性优良，电气绝缘性能好，有良好的耐低温屈挠性、透气性和抗湿滑性，有良好的着色性，加工时不需硫化，可用模出压、挤压、注射、吹塑等方法直接成型。
用 途：作为一种新型的合成高分子材料，SBS有许多用途。目前主要用于制鞋工业，塑料、沥青改性，粘合剂工业及生产多种橡胶制品。
粘合剂业：可以生产各种类型的粘合剂,特别是热熔压敏型、压敏型、溶剂型粘合剂,具有粘合力强，无毒、无环境污染等特点。
涂料油墨：加入SBS后，生产出的涂料、油墨在某些方面具有更佳的性能，如涂膜表面弹性、涂膜耐低温性能，对橡胶类基材更好的附着力，还可以制作耐低温的透明亮油。
制鞋工业：SBS可用作鞋底和胶鞋鞋面，也可以制作浅色鞋底。
塑料改性：可以与PE、PP、HIPS等,塑料共混改性，改善其物理性能（提高抗冲击强度），使它们获得更大范围的应有。
沥青改性：沥青用SBS改性以后，克服了冬脆夏软的缺点，既可以用于铺设和修补公路，也可以制作质量优异的防水隔热材料。
其它方面：SBS可用于制作多种弹性橡胶制品，如胶管、胶带、胶圈、室内地面材料、运动器材、汽车挡泥板及脚垫、儿童玩具、机械零件等。
基于不同的用途，可以选择不同牌号的SBS产品。如：
塑料改性：选择SBS4402（YH802）、4452（YH805）、1401（YH792）。
粘合剂：选择1301-2（YH788）、SBS1301（YH791）、1401（YH792）。
制 鞋：选择SBS4402 （YH802）、4452（YH805）、1301-2（YH788）。
| 项目 | SBS-792(1401 |
| 分子结构 | 线型 |
| S/B（质量比 | 20/80 |
| 挥发份/ %≤ | 0.70 |
| 灰分/ %≤ | 0.20 |
| 300%定伸应力/ MPa≥ | 3.5 |
| 拉伸强度/ MPa≥ | 24.0 |
| 扯断伸长率/ %≥ | 730 |
| 熔体流动速率 Melt flow rate﹙g/10min |
021-80107851
