| 表干时间 | 4h |
|---|---|
| 不透水性 | 不透水 |
| 材质 | 橡胶 |
| 产地 | 江西 |
| 储存期 | 12个月 |
| 等级 | 一级 |
| 断裂伸长率 | 450（%） |
| 供货地 | 全国 |
| 固体含量 | 65（%） |
| 耗漆量 | 1.5（㎡/kg） |
| 类别 | 防水涂料 |
| 耐碱性 | 强 |
| 耐水性 | 不透水 |

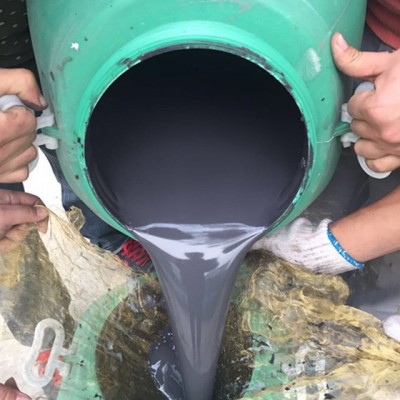

| 外观 | 液体 |
| 形态 | 液态 |
| 形状 | 桶装 |
| 用途范围 | 建筑物防水防潮 |
| 漆膜颜色 | 黑色 |
| 品牌 | KG牌 |
| 单件净重 | 50kg,20KG |
| 液态类型 | 水乳型 |
一、KG牌三元乙丙橡胶防水涂料简介
我公司**研制，它是采用耐老化极好的三元乙丙橡胶作基料，添加了补强剂、填充剂、防老剂、抗紫外线剂、促进剂等制成混炼胶，再运用我公司**的“水代汽油”作橡胶溶剂（分散介质）的特殊工艺和特殊配方制成的一种水型涂料。
二、KG牌三元乙丙橡胶防水涂料特点：
◆通过化工部组织的专家鉴定，具有国内**水平和**性，具有我国独特的防水生产工艺及技术。
◆获得**级科技成果证书。
◆不含溶剂，无污染，是绿色环保产品。
◆具有橡胶弹性，延伸性、防水性、抗裂性、成膜性优异。
◆耐老化、耐高温（100°C以上）、耐低温（-20°C以下）、耐候性优良。
◆冷作业，施工操作简便。
◆根据防水工程需要，该产品可以涂膜形式单独防水，或与玻纤布、无纺布结合使用，组成“一布四涂”、“二布六涂”防水层，或者与其它材料实现复合防水。
三、KG牌三元乙丙橡胶防水涂料材料性能：（JC/T864-2008）
| 序号 | 试验项目 | 指标 | ||
| Ⅰ类 | Ⅱ类 | |||
| 1 | 拉伸强度MPa ≥ | 1.0 | 1.5 | |
| 2 | 断裂延伸率% ≥ | 300 | 300 | |
| 3 | 低温柔性绕?10mm棒 | -10℃，无裂纹 | -20℃，无裂纹 | |
| 4 | 不透水性0.3MPa，0.5h | 不透水 | ||
| 5 | 固体含量% ≥ | 65 | ||
| 6 | 干燥时间 | 表干时间h ≤ | 4 | |
| 实干时间h ≤ | 8 | |||
四、KG牌三元乙丙橡胶防水涂料使用范围：
屋面：混凝土、斜屋面、天沟、雨篷及各种不规则屋面、地下建筑、混凝土内墙、外墙、地板、电梯坑、地下隧道、沉井、管道等。
接缝：伸缩缝、施工缝、穿墙缝、穿墙管、落水口。
五、KG牌三元乙丙橡胶防水涂料施工方法
1、施工要求
1）对防水层要求：基层必须干净、比较光滑，这样涂膜才均匀一致。
2）本材料属水性，混入苯类会发胀，所以禁止有机溶剂。
3）根据基面、天气情况，加水调节浓度，方便、简单。
2、涂刷底胶
涂刷底胶时，可将本材料适当加入些水，再用电动搅拌机搅拌均匀，以便于涂刷。涂布量一般0.2～0.3公斤/㎡为宜，涂布后需干燥4-6小时，再做下一道工序的施工。
3、涂膜防水层的施工
防水层的施工时，涂料一般不需要加水稀释，用电动搅拌机搅拌均匀，直接使用橡胶刮板涂或用滚筒滚涂，但方向应与**次涂刮的方向垂直。根据设计要求，确定涂刷遍数和涂刮量，直到达到设计厚度。无论几布几涂，在**道待干后，才可铺贴第二道，在表层至少涂刷两遍。
4、稀撒面渣
如果墙板立面要抹灰**一道涂膜施工完但还未固化时，应在其表面稀撒上少量干净的?2-3mm砂粒，以增加涂膜和水泥砂浆的粘结力。
5、涂膜防水层的验收
在做保护层前必须认真检查涂膜防水层的施工质量，要求满涂不断，薄厚均匀一致，封闭严密，不允许有露白见底、起鼓脱落、开裂翘起等缺陷存在，必要时可以蓄水检查，至不渗漏为合格。
6、保护层施工
当涂膜验收合格后，即可做水泥砂浆保护层或用传统方法铺贴砖、马赛克等。
六、KG牌三元乙丙橡胶防水涂料注意事项：
1、材料保管：严禁高温暴晒，若开桶盖，用后立即严封。0℃时注意防冻。
2、如有沉淀，不影响质量，搅匀即可正常使用。
3、涂膜过厚时，表层形成膜阻止内部水份蒸发，所以每次涂膜应薄涂、多次涂。
4、气温23℃以上时，涂层≤0.6mm时，表干≤4小时，实干≤8小时，温度降低，干固时间延长。
KG牌三元乙丙橡胶防水涂料
批发**北京大禹神工新材料科技有限公司，集研发、生产、销售于一体，产品科技含量高**，服务到位，价格优惠**价廉，欢迎洽谈。
联系电话：崔经理010-67993637 13681167618
13861291831
