| 型号 | 50 |
|---|---|
| 产品型号 | 50 |
| 电动机功率 | 2.2（KW） |
| 类型 | 平板硫化机 |
| 外形尺寸 | 1400X1700x1600（m） |
| 样式 | 立式 |
| 运行方式 | 液压 |
| 重量 | 1500（kg） |
| 最大宽度 | 400（㎜） |
| 最大行程 | 350（㎜） |
| 品牌 | 瑞联 |
| 加工定制 | 是 |
| 公称合模力 | 50（MN） |
| 切割刀宽 | 400（㎜） |
一，产品特点:
LD-XLB系列平板机具有结构简单,压力大,效率高,适用性广等特点。
二，产品说明及用途：
LD-XLB系列平板机主要适用于各种普通平板橡胶模压制品的硫化成型。适合生产各类橡胶制品,硅胶制品,密封件,O型圈,油封,汽车零部件,橡胶防震垫,键盘,医疗用橡胶件,电器绝缘零件等各类橡胶制品及胶木制品,工艺品等。也可用于其它热固性塑料,发泡制品,泡沫树脂,胶木,薄金属,建材等模型压制成型。
三，结构特性：

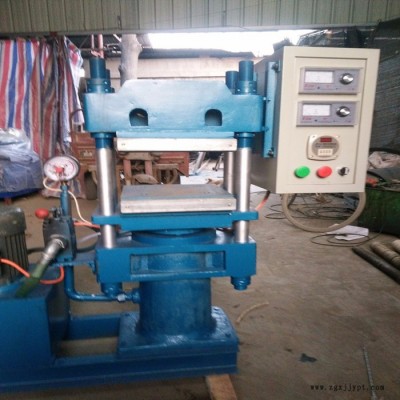

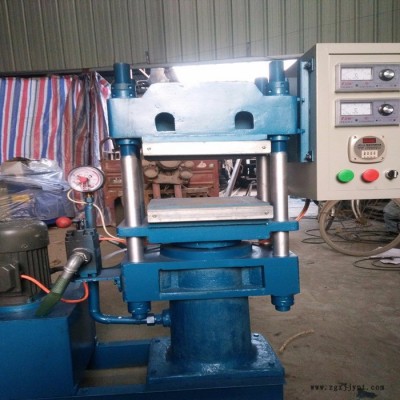

3.1,本机为高精度四柱导向，主机台由上板（又称上横梁）、下机座、动板（活动平台）、油缸组及立柱等组成。油缸为柱塞结构，安装在下机座内。下机座两旁装有二只快速油缸。
3.2,该设备有独立的动力机构和电器系统,电器箱紧固于主机的右侧,采用PLC可编程控制器,配有LCD显示屏。按钮集中控制,方便操作。工作压力、加热温度均可在一定范围内调节。本机型具有手动和半自动两种工作方式。
3.3,本机为单机单泵站结构,也可根据用户需求制造双机或多机型,油泵位于主机右侧,下机座为兼作油箱；
3.4,机器工作时，柱塞自下向上运动合模，压制成型，并有自动保温、保压和排气功能，确保制品质量。
四,功能介绍:
4.1,具有自动压力补偿功能，在橡胶制品压制过程中，由于原料的流动而引起的压力下降可得到自动补压。
4.2,自动排气时间、排气次数、二次排气、排气过程中上、下停留时间、加热温度、硫化时间、合模压力均可设定，操作方便。硫化**显示功能,硫化结束提前报警提示功能,并自动开模。
4.3,快速开合模,生产效率高,慢速锁紧加压,保护模具。
4.4,产品硫化成型时，油泵电机停止工作,省电。
4.5,采用分段加热管,热盘温控精度高且节能。
4.6,油路配置合理,节约能耗,采用进口阀,使用更加安全可靠。
4.7,液压油缸应用了德国进口技术,密封件采用日本原装进口NOK,密封可靠,寿命长。
4.8,设计合理,操作简单易懂,维修方便。
4.9,单层,多层可供选择。
五，动作流程：
初始状态手将模具推进热盘快速合模慢速锁紧,加压排气,硫化开模到位手将模具推出热盘，并打开模具取出制品。
六,技术参数:
| 序号 规格 | Model | XLB100T | |
| 1 | 吨位 | Tonnage | 100T |
| 2 | 锁模力 | Clamping force | 1000KN |
| 3 | 系统**大压力 | Max pressure system | 21Mpa |
| 4 | 锁模行程 | Clamping stroke | 280mm |
| 5 | 快速锁模速度 | Rapid clamping speed | ≥60mm/s |
| 6 | 热盘尺寸 | Heating plate size | 450mmx450mm |
| 7 | 工作层数(可选择) | Working layers | 单层/双层 |
| 8 | **大开档 | Heating plate spaceing | 350mm |
| 9 | 热板**高工作温度 | Max temperature | 250℃ |
| 10 | 液压电机功率 | Motor power | 4.0KW |
| 11 | 加热功率 | Heating power | 10.8KW |
| 12 | 机械外形尺寸(mm) | Machine size | 1600x1300x1700(mm) |
| 13 | 油箱容积 | Oil tank capacity | 200L(约170KG) |
