| 基础参数 | 品牌 |
|---|---|
| 粘合材料类型 | 橡胶类 |
| 有效期 | 12个月 |
| 保质期 | 12个月 |
| 有效物质含量 | 99（％） |
| 产品规格 | 20KG |
| 主要用途 | 尼龙，胶粘剂，硅橡胶 |
| 计量单位 | 千克 |
| 包装 | OPP袋 |
| 产地 | 国外 |
| 技术参数 | 推荐用量 |
| 用途 | 橡胶阻燃剂 |
| 执行标准 | 欧标 |
| 品级 | 一级 |
| 品牌 | 3V |
| 型号 | SW-623/623S |
| Mg(OH)2的含量≥ | 无 |
阻燃剂SW-623/623S (SAN S)
物化性能
化学组成 三嗪三酮与三胺(1:1)混合物
分 子 量 255.2

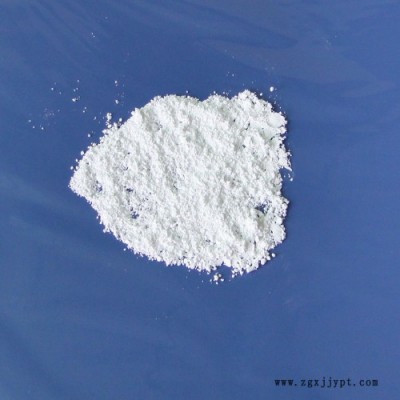

外 观 白色粉末
密度(G/CC) 0.25
平均粒径D50(%) 2.0微米
水溶解性 % 0.1
概 述
SW-623/623S是属于三嗪三胺盐类的混合体.它的特性是可以使用在塑料材料中的阻燃剂. SW-623/623S在达到一定高的温度和气体浓度情况下会分解为气体.被释放的气体是不燃烧的无毒的氮气,二氧化碳和水. SW-623/623S的分解温度接近450oC.**大分解热损失为0.25KJ/G.一摩尔SW-623/623S能产生32升气体.相对于一摩尔水产生22.4升蒸气热损失为0.13KJ/G,SW-623/623S的作用类似于水,起到降低温度和以不可燃气体来冲淡可燃气体的浓度.理论上原料的分解温度应该和SW-623/623S的分解温度相符合相对应.
应 用
建议使用SW-623/623S在以下原料中:
1， 尼龙， 聚氨酯， 聚烯烃，聚酯(PET,PBT) 聚酰胺,环氧树脂, 聚苯乙烯类，橡胶，弹性体中.
2， 可以应用于胶粘剂中阻燃，根据阻燃要求可以单独加入也可以与液体阻燃剂协效使用。添加量可以根据阻燃要求10-15%，也可以与液体的阻燃剂一起加3-5%起到协效阻燃。
材 料 建议添加量(%重量)
PA6,PA66,PA66/6 8-12
PA6,PA66加纤 5左右
（过850度灼热丝，30秒不起明火）
PA11-12 15-20
PP/PE 15-20
PET化纤 8-10
TPE/TPU等弹性体 25-40
环氧树脂 10-15
硅橡胶 15-20
胶粘剂涂料 10-15
随着SW-623/623S在尼龙中使用量的上升,氧气限制量增加但机械性能会有所下降,所以必须注意根据燃烧试验限制添加量.限制的添加量根据SW-623/623S的粒径分布和不同的产品来决定.特别要注意生产设备:加料机和出料机.精细的粉末比如SW-623/623S必须一直由机械设备来添加而不能利用本身重量.考虑到一个连贯的分布,只有双螺杆挤出机可以达到好的效果.同时挤出机的设计在高负荷系统下也是一个很重要的环节,如同是玻璃增强尼龙.在含玻璃纤维的尼龙中只用SW-623/623S还不能达到V-0的要求.
同时必须考虑到其它添加剂(无机物.色素.玻璃纤维.分散剂等)对物性的影响.同时建议任何应用必须对应于特定的使用来做彻底的研究.
毒性情况：LD50(口服白鼠) > 3000毫克/公斤，LD50(兔子皮肤试验)>5000毫克/公斤
包装，运输
包装方式：20KG/包
该产品的运输情况和国际运输规则没有什么要特别注意的地方.
不要吸入该产品的粉末并避免皮肤.眼睛和粘膜的接触.万一接触到了必须立即用大量的水冲洗.在干冷的地方储存在密闭容器中避免产生灰尘
.
021-80107851
