| 品牌 | 雅炀 |
|---|---|
| 型号 | YYZ系列 |
PP高效不析出环保无毒助燃剂
一，产品简介
YYZ001/YYZ002我们采用进口国外原材料制备而得，含有微量Br（臭）、P（磷）等元素的反应型阻燃剂。与传统的添加型臭系阻燃剂（十臭二苯醚，四臭双酚A，八臭醚，八臭双S醚，TBC等）等阻燃剂相比具有添加量少，阻燃效果更好，无需加三氧化二锑，微量含臭（在改性好的产品中可以达到无卤要求）。YYZ001/YYZ002具有优异的加工性能如：加工热稳定性好，不析出，几乎不吸水，耐光老化，无毒等。
二，相关性能

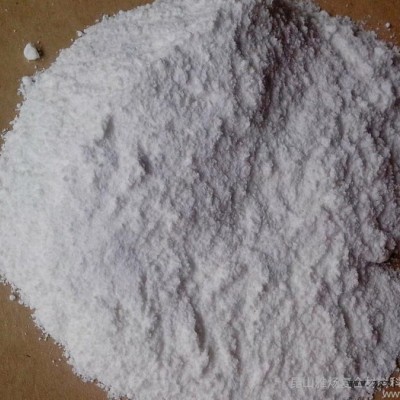

外观 | 800目以上白色粉末臭含量 | ||
臭含量 | ＜28% | ||
磷含量 | 大于或等于15% | ||
干燥矢重 | 小于或等于0.5% | ||
分解温度TGA（5%） | 305C° | ||
溶解性 | 不溶于水、醇、烷烃，可溶于二氯乙烷，甲苯，丙酮，酯类 | ||
毒性 | LD50(小白鼠口服)＞5000mg/Kg无毒，无潜在致癌和皮肤刺激性 | ||
环保性 | 符合欧盟六项环保标准 | ||
添加量 | 1% | ||
灼热丝温度（IEC60695-2-13） |
| PP+1%YYZ001 | |
GWIT3.2mm | 775C° | ||
GWIT1.6mm | 875 C° | ||
GWIT0.8mm | 925C° | ||
三，PP阻燃剂配方参考与应用吧（表A)
配方 | 1号 | 2号 | 3号 | 4号 | |
均聚PP(MI 10) | 99 | -- | -- | -- | |
均聚PP(MI 0.3) | -- | 98 | -- | -- | |
共聚PP(MI 8.5) |
|
| 98 | 98 | |
PP+20%滑石粉或硫酸钡 |
|
|
|
| |
YYZ001/YYZ002 | 1 | 2 | 2 | 2 | |
阻燃性能 | LOI% | 27 | 26 | 26.5 | 26 |
UL-94(3.2mm) | V2 | V2 | V2 | V2 | |
UL-94(1.6mm) | V2 | V2 | V2 | V2 | |
PP阻燃剂应用（表B)
牌号 | 树脂 | 外观 | 添加量特性 | 阻燃级别 |
YYZ001 | 均聚PP造粒 | 白色 粉末 | 纯PP添加1%，如加15%填充，阻燃剂添加1.8%，无析出，环保 | VO |
YYZ002 | 共聚PP造粒 | 白色 粉末 | 纯PP添加2.5%；若加20%填充，阻燃剂添加4%，无析出，环保 | VO |
YYMZ002 | 共聚PP共混 | 白色颗粒 | 添加10%，无析出，环保 | UL94-V0 |
YYMZ004 | 均聚PP共混 | 白色颗粒 | 添加5%，无析出，环保 | UL94-V0 |
YYMZ005
| 均聚与共聚 共混 | 白色颗粒 | 10%-12%，析出，环保 | UL94-V0 |
YYMZ006 | 共聚PP | 白色颗粒 | 添加22%,析出，环保 | VO |
四，包装与运输
牛皮纸袋复合包装，每袋25公斤，按无毒和非危险品运输，防潮。
ABS/HIPS阻燃剂
ABS/HIPS环保阻燃剂YYZ003是锑臭复合产品，复合欧盟环保标准。一般添加15-18%就可达到离火即熄的效果，且燃烧无滴落，是ABS/HIPS首选阻燃剂。YYZ003在制造中已添加适量的偶联剂，分散剂，润滑剂。所以在使用时按量拌均就可造粒，如同时添加0.3%的PTFE(抗滴落剂)，在达到阻燃效果的同时还可提高制品刚性和耐磨度，且阻燃效果更稳定。
YYZ003是一支色白偏黄的粉体，如产品对白度要求高如瓷白有难度。其他色OK!
无毒环保阻不析出燃母粒
YYMZ003是一支不析出磷臭复合型环保阻燃母粒，采用国外高效磷臭复合阻燃原材料合成的阻燃剂，特别适合于普通PP(均聚PP)的阻燃。
产品性能与使用

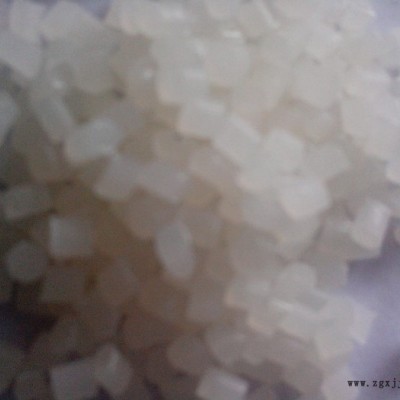

外观 | 白色颗粒，对制品颜色无影响 |
加工性能 | 优异的热稳定、分散性、使用方便。由于热稳定性好：产品可多次加工，阻燃和力学性能，颜色等改变幅度小 |
环保与毒性 | 环保无毒低烟，对环境和空气污染极小 |
环境适应性 | 耐寒耐候 |
析出 | 不 |
添加量 | 4-5%，如果要加滑石粉，硫酸钡改性造粒时需多加2-3份 |
适用工艺 | 注塑，拉丝 |
阻燃效果 | 如按我司指导添加量既可达到离火即熄的效果 |
YYMZ004波纹管，电器外壳，中空板阻燃剂
相关性能
外观 | 白色颗粒强度硬度适中，对制品颜色无影响 |
加工性能 | 高分子活化处理与树脂相容性好，优异的热稳定、分散性、使用方便。由于热稳定性好：产品可多次加工，阻燃和力学性能，颜色等改变幅度小 |
环保与毒性 | 环保无毒低烟，热裂解或燃烧不产生有毒的DBDOHE DBDF对环境和空气污染极小 |
环境适应性 | 耐寒耐候,抗紫外线能力强，可提高生产时流动性 |
析出 | 不 |
添加量 | 均聚PP中6-8%可达到UL94-V2级（离火即熄），如用共聚PP或加入较多增韧剂加入的均聚PP需多加2-4份，可达到UL94-VO效果 |
适用工艺 | 注塑，挤出 |
阻燃效果 | 如按我司指导添加量既可达到离火即熄的效果 |
使用方法 | 与PP原料拌均匀就可生产 |
包装与运输
牛皮纸袋复合包装，每袋25公斤，按无毒和非危险品运输，防潮
021-80107851
