| 规格 | 1加仑 |
|---|---|
| 溶解性 | 溶剂型脱模剂 |
| 使用方法 | 外脱模剂 |
| 主要用途 | 玻璃钢产品脱模剂、环氧脱模剂 |
| 有效物质含量 | 3% |
| 包装方式 | 桶装 |
| 用途等级 | 玻璃钢脱模剂 |
| 品牌 | LOTEN |
| 型号 | LOTEN 55ONC |
简述：

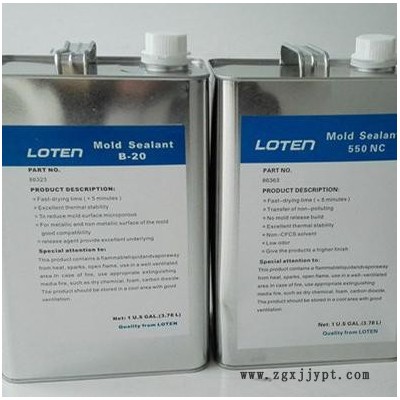

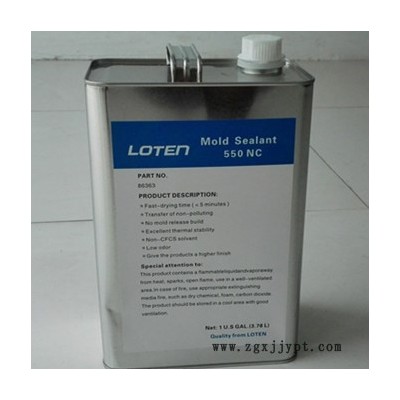

Release Coating LoTen 550NC 是性能优良的溶剂型半**性氟素脱模剂，可以为绝大多数树脂脱模作业提供脱模应用，产品无脱模积聚，不会发生脱模物质转移，高温稳定性优良。LoTen 550NC系列为LoTen 350NC系列脱模剂的高光滑性及赋予制品表面更高的光洁性的版本，完全满足环氧树脂，不饱和聚酯树脂，乙烯基树脂、酚醛树脂,工程塑料等热固型及热塑性材料的脱模应用，特别适合对脱模制品表面高光洁性要求的产品，如游艇、体育器材、碳纤维、玻璃钢工艺品等制品的脱模。
产品优点：
| ※ 可以多次脱模 |
|
| ※ 脱模物质不转移 |
|
| ※不会影响模具 |
|
| ※ 优良的热稳定性 |
|
| ※ 制品表面高光度 ※ 较低的气味 ※ 不含氟氯溶剂 |
|
理化性质：
※外观--透明液体
※ 溶剂—石油类溶剂
※ 比重－0.75±0.05
※ 闪点－36℃ (90°F)
※ 保质期--自生产之日起保存一年
※ 特别注意事项－对湿气敏感，在不使用时要保证容器密闭。
※ 固化后的热稳定性--400℃,750°F。
※ 操作温度－20℃-60℃
模具准备：
清洁模具表面，除去所有的杂质，蜡，脱模剂及其他残留。可用LoTen mold cleaner 100清洗剂或其它合适的溶剂清洗模具作业表面。如模具作业表面有较强的树脂物质残留，可以采用打磨的作业方式，然后再用溶剂清洁残余物。新模具和多孔模具使用前请用专用模具封孔剂进行封孔处理。
使用方法：
Release Coating LoTen 550NC?可在常温至60℃ 的模具表面涂敷，可以采用擦拭、喷涂或刷涂的方式进行作业。对于喷涂作业时，应使用常规设备并确保气体干燥（可使用空气干燥机去除空气中的水分）。
※ 在使用Release Coating LoTen 550NC作为脱模应用时，要在模具的全部工作表面涂一层薄薄的涂层，涂层必须连续均匀并保持湿润。建议从局部开始作业然后逐渐扩大至全部作业面积。
※在**次使用时，建议涂3-4层，在两层涂敷作业之间应停留5分钟以确保前一层的溶剂完全挥发。
※ **一层涂层固化室温条件下需30分钟，可通过对模具加热至100℃左右将固化时间缩短至5分钟。
※当Release Coating LoTen 550NC与模具作业表面结合良好时，可得到**好的脱模效果**初几次脱模作业后，再涂敷一层Release Coating LoTen 550NC，可以增强脱模效果。
补涂
补涂作业建议在底层脱模聚合物未被破坏之前进行，这样可以提升脱模优势，可在模具的全部作业表面或比较难脱模的表面擦拭、喷涂或刷涂一层薄薄的涂层。
021-80107851
