通过
商品描述
简介：

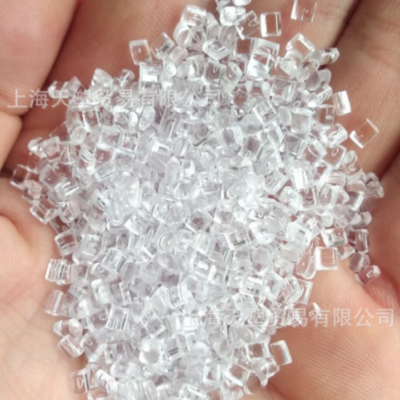

聚碳酸酯(简称PC)是分子链中含有碳酸酯基的高分子聚合物，根据酯基的结构可分为脂肪族、芳香族、脂肪族-芳香族等多种类型。其中由于脂肪族和脂肪族-芳香族聚碳酸酯的机械性能较低，从而限制了其在工程塑料方面的应用。目前仅有芳香族聚碳酸酯获得了工业化生产。由于聚碳酸酯结构上的特殊性，现已成为五大工程塑料中增长速度较快的通用工程塑料。
PC是一种线型碳酸聚酯，分子中碳酸基团与另一些基团交替排列，这些基团可以是芳香族，可以是脂肪族，也可两者皆有。双酚A型PC是重要的工业产品。
PC是几乎无色的玻璃态的无定形聚合物，有很好的光学性。PC高分子量树脂有很高的韧性，悬臂梁缺口冲击强度为600~900J/m，未填充牌号的热变形温度大约为130°C ，玻璃纤维增强后可使这个数值增加10°C。PC的弯曲模量可达2400MPa以上，树脂可加工制成大的刚性制品。低于100°C 时，在负载下的蠕变率很低。PC耐水解性差，不能用于重复经受高压蒸汽的制品。
PC主要性能缺陷是耐水解稳定性不够高，对缺口敏感，耐化学品性，耐刮痕性较差，长期暴露于紫外线中会发黄。和其他树脂一样，PC容易受某些溶剂的浸浊。
PC材料具有阻燃性，耐磨。耐氧化性。
分类：防静电PC，导电PC，加纤防火PC，耐紫外线耐候PC，食品级PC，抗化学性PC。
主要优点：
1、具高强度及弹性系数、高冲击强度、使用温度范围广;
2、高度透明性及自由染色性;
3、成形收缩率低、尺寸稳定性良好;
4、耐疲劳性佳;
5、耐候性佳;
6、电气特性优;
7、无味无臭对人体无害符合卫生要求。
主要性能：
a、机械性能:强度高、耐疲劳性、尺寸稳定、蠕变也小(高温条件下也极少有变化);
b、耐热老化性:增强后的UL温度指数达120~140℃(户外长期老化性也很好);
c、耐溶剂性:无应力开裂;
d、对水稳定性:高温下遇水易分解(高温高湿环境下使用需谨慎);
e、电气性能:
1、绝缘性能:优良(潮湿、高温也能保持电性能稳定,是制造电子、电气零件的理想材料);
2、介电系数:3.0-3.2;
3、耐电弧性:120s;
f、成型加工性:普通设备注塑或挤塑。
聚碳酸酯的性能以及成型参数：
一、原料的干燥
1、原料烘干：普通烘干箱温度110—130，时间2—4小时，机顶料斗烘干箱温度100—120，要求水分含量低于0.03%。
2、判断水含量是否合格：看空注射的料条情况，物料通过塑化后由喷嘴流出来的料条应是均匀无色、无银丝和无气泡的细条；否则则是烘干不彻底。
二、注射工艺
1、注塑机调整成型参数（视原料分子量高低调整）：
料筒温度：前部250—310，中部240—280，后部230—250。
喷嘴温度：比后部低10。
模具温度：70—120。
注射压力：70—140MPa。
螺杆转速：30—120r/min。
成型周期：注射1—25s，冷却5—40s。
三、注意事项
1、注射温度视原料的分子量、制品的形状和尺寸、注塑机的类型而相应调整。
2、注射速度建议采取多级注射，采用慢-快-慢的方法。
3、注射压力视制品的形状和尺寸而定，柱塞式注塑机一般为100—160MPa，螺杆式注塑机为70—140MPa。
4、成型周期视制品壁厚和注射量而定，一般情况下充模时间较短，保压时间较长，冷却时间以脱模时不引起制品变形为原则。
5、模具温度视制品的形状、厚薄而定，适当提高模具温度有利于脱模，提高产品质量。
6、制品后处理：对于形状复杂、带有金属嵌件、使用温度极低或很高的制品有必要进行后处理——消除或减少内应力。
方法：制品置于烘干箱后开始升温，由室温升至100—105时保温10—20min，继续升温至120—125时保温30—40min，然后缓慢冷却至60以下取出。
021-80107851
