通过
商品描述
好
产品介绍
性能
PA66 聚酰胺66或尼龙66化学和物理特性PA66在聚酰胺材料中有较高的熔点。它
是一种半晶体-晶体材料。PA66在较高温度也能保持较强的强度和刚度。在产品设
计时，一定要考虑吸湿性对几何稳定性的影响。为了提高PA66的机械特性，经常加
入各种各样的改性剂。玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合
成橡胶，如EPDM和SBR等。 PA66的粘性较低，因此流动性很好（但不如PA6）。
这个性质可以用来加工很薄的元件。 它的粘度对温度变化很敏感。PA66的收缩率
在1%~2%之间，加入玻璃纤维添加剂可以将收缩率降低到0.2%~1% 。收缩率
在流程方向和与流程方向相垂直方向上的相异是较大的。 PA66对许多溶剂具有抗
溶性，但对酸和其它一些氯化剂的抵抗力较弱

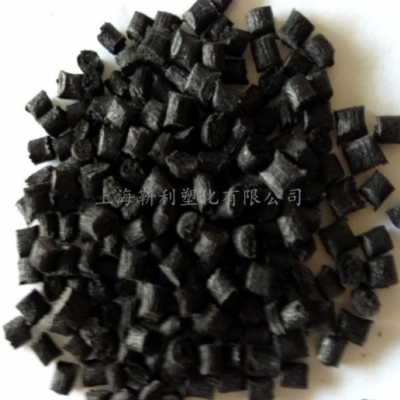

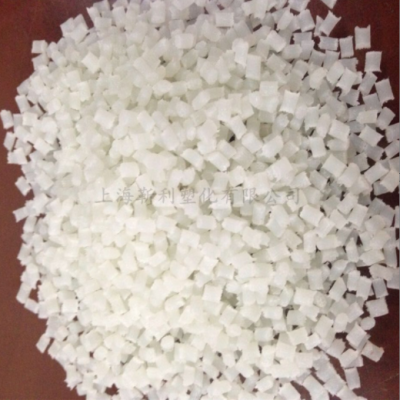

粒子图片
工艺条件
干燥处理：如果加工前材料是密封的，那么就没有必要干燥。然而，如果储存容器被
打开，那么建议在85℃的热空气中干燥处理。如果湿度大于0.2%，还需要进行105℃，12小时的真空干燥。
熔化温度：260~290℃。对玻璃添加剂的产品为275~280℃。熔化温度应避免高于300℃。 模具温度：建议80℃。模具温度将影响结晶度，而结晶度将影响产品的物理
特性。对于薄壁塑件，如果使用低于40℃的模具温度，则塑件的结晶度将随着时间而
变化，为了保持塑件的几何稳定性，需要进行退火处理。
注射压力：通常在750~1250bar，取决于材料和产品设计。
注射速度：高速（对于增强型材料应稍低一些）。
流道和浇口：由于PA66的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于0.5t（这里t为塑件厚度）。如果
使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口，浇口的最小直径应当是0.75mm。典型用途 PA66更广泛应用
于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品。
透明或不透明乳白色结晶形聚合物，具有可塑性。密度1．15g/cm3。熔点252℃。
脆化温度-30℃。热分解温度大于350℃。 连续耐热80-120℃,平衡吸水率2．5%。
能耐酸、碱、大多数无机盐水溶液、卤代烷、烃类、酯类、酮类等腐蚀。
用途说明
PA66的应用：
广泛应用于机械、仪器仪表、汽车部件、育休闲用品、油管、油箱及一些精密工程
汽车： 散热风扇、门把、油箱盖、进气隔栅、水箱护盖、灯座
电子电气、铁路、家电、通讯、纺机、体
制品。
盖断路器、开关壳座
工业零件：椅座、自行车输框、溜冰鞋底座、纺织梭、踏板、滑轮
021-80107851
