| 规格级别 | 抗紫外线 |
|---|---|
| 材质 | PC |
| 类型 | 标准料 |
| 牌号 | 925U |
| 销售方式 | 品牌经销 |

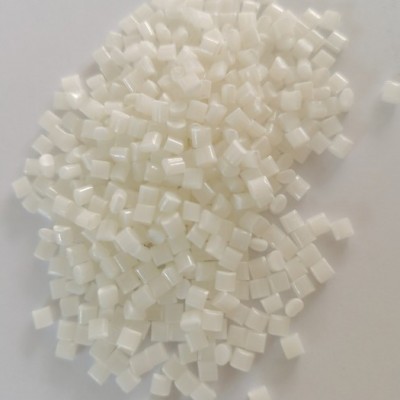

| 颜色 | 白色 |
| 用途级别 | 照明灯具,电子电器部件,电动工具配件 |
| 品牌 | 基础创新塑料(美国) |
| 厂家(产地) | 沙伯基础(原GE) |
| 加工级别 | 注塑级 |
| 特性级别 | 阻燃级,抗紫外线,高流动 |
聚碳酸酯(PC)是碳酸的聚酯类，碳酸本身并不稳定，但其衍生物(如光气，尿素，碳酸盐，碳酸酯)都有一定稳定性。
按醇结构的不同，可将聚碳酸酯分成脂族和芳族两类。
脂族聚碳酸酯。如聚亚乙基碳酸酯，聚三亚甲基碳酸酯及其共聚物，熔点和玻璃化温度低，强度差，不能用作结构材料;但利用其生物相容性和生物可降解的特性，可在药物缓释放载体，手术缝合线，骨骼支撑材料等方面获得应用。
聚碳酸酯耐弱酸，耐弱碱，耐中性油。
聚碳酸酯不耐紫外光，不耐强碱。
PC是一种线型碳酸聚酯，分子中碳酸基团与另一些基团交替排列，这些基团可以是芳香族，可以是脂肪族，也可两者皆有。双酚A型PC是重要的工业产品。
PC是几乎无色的玻璃态的无定形聚合物，有很好的光学性。PC高分子量树脂有很高的韧性，悬臂梁缺口冲击强度为600~900J/m，未填充牌号的热变形温度大约为130°C ，玻璃纤维增强后可使这个数值增加10°C。PC的弯曲模量可达2400MPa以上，树脂可加工制成大的刚性制品。低于100°C 时，在负载下的蠕变率很低。PC耐水解性差，不能用于重复经受高压蒸汽的制品。
PC主要性能缺陷是耐水解稳定性不够高，对缺口敏感，耐有机化学品性，耐刮痕性较差，长期暴露于紫外线中会发黄。和其他树脂一样，PC容易受某些有机溶剂的侵蚀。
PC材料具有阻燃性。抗氧化性。
| 基本信息 | ? | ||
| 添加剂 | 紫外线稳定剂 | 阻燃性 | |
| 特性 | ?Free | 抗紫外线性能良好 | 通用 |
| 无溴 | 阻燃性 | ||
| 用途 | 通用 | ||
| 外观 | 不透明 | 可用颜色 | |
| 加工方法 | 注射成型 | ||
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 比重 | 1.19 | g/cm3 | ASTM D792 |
| 熔流率（熔体流动速率） (300°C/1.2 kg) | 14 | g/10 min | ASTM D1238 |
| 收缩率 - 流动 (3.20 mm) | 0.60 到 0.80 | % | 内部方法 |
| 室外适用性 | f1 | ? | UL 746C |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 1 | 2270 | MPa | ASTM D638 |
| 抗张强度 2 | ? | ? | ASTM D638 |
| 屈服 | 62 | MPa | ASTM D638 |
| 断裂 | 65 | MPa | ASTM D638 |
| 伸长率 3 | ? | ? | ASTM D638 |
| 屈服 | 6 | % | ASTM D638 |
| 断裂 | 130 | % | ASTM D638 |
| 弯曲模量 4(50.0 mm 跨距) | 2340 | MPa | ASTM D790 |
| 弯曲强度 5(屈服, 50.0 mm 跨距) | 101 | MPa | ASTM D790 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 悬壁梁缺口冲击强度 (23°C) | 800 | J/m | ASTM D256 |
| 装有测量仪表的落镖冲击 (23°C, Total Energy) | 73 | J | ASTM D3763 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ? | ? | ASTM D648 |
| 0.45 MPa, 未退火, 3.20 mm | 137 | °C | ASTM D648 |
| 1.8 MPa, 未退火, 3.20 mm | 126 | °C | ASTM D648 |
| 维卡软化温度 | 143 | °C | ASTM D1525 6 |
| 线形热膨胀系数 | ? | ? | ASTM E831 |
| 流动 : -40 到 40°C | 6.70E-05 | cm/cm/°C | ASTM E831 |
| 横向 : -40 到 40°C | 6.70E-05 | cm/cm/°C | ASTM E831 |
| RTI Elec | 130 | °C | UL 746 |
| RTI Imp | 120 | °C | UL 746 |
| RTI | 130 | °C | UL 746 |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 耐电弧性 7 | PLC 7 | ? | ASTM D495 |
| 相比耐漏电起痕指数(CTI) | PLC 3 | ? | UL 746 |
| 高电弧燃烧指数(HAI) | PLC 2 | ? | UL 746 |
| 高电压电弧起痕速率 (HVTR) | PLC 3 | ? | UL 746 |
| 热丝引燃 (HWI) | PLC 2 | ? | UL 746 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 (1.52 mm) | V-0 | ? | UL 94 |
| 灼热丝易燃指数 (1.00 mm) | 960 | °C | IEC 60695-2-12 |
| 热灯丝点火温度 (1.00 mm) | 875 | °C | IEC 60695-2-13 |
| 注射 | 额定值 | 单位制 | ? |
| 干燥温度 | 121 | °C | ? |
| 干燥时间 | 3.0 到 4.0 | hr | ? |
| 干燥时间，最大 | 48 | hr | ? |
| 建议的最大水分含量 | 0.02 | % | ? |
| 建议注射量 | 40 到 60 | % | ? |
| 料筒后部温度 | 266 到 288 | °C | ? |
| 料筒中部温度 | 277 到 299 | °C | ? |
| 料筒前部温度 | 288 到 310 | °C | ? |
| 射嘴温度 | 282 到 304 | °C | ? |
| 加工（熔体）温度 | 288 到 310 | °C | ? |
| 模具温度 | 71.1 到 93.3 | °C | ? |
| 背压 | 0.345 到 0.689 | MPa | ? |
| 螺杆转速 | 40 到 70 | rpm | ? |
| 排气孔深度 | 0.025 到 0.076 | mm | ? |
| 备注 | |||
| 1 . | 50 mm/min | ||
| 2 . | 类型 1, 50 mm/min | ||
| 3 . | 类型 1, 50 mm/min | ||
| 4 . | 1.3 mm/min | ||
| 5 . | 1.3 mm/min | ||
| 6 . | 标准 B (120°C/h), 载荷2 (50N) | ||
| 7 . | 钨电极 | ||
021-80107851
