厂家：
佳诺机械
牌号：
JN1000
规格级别：
JN001
类型：
塑料撕碎粉碎机
单轴撕碎机主要用途及适应物料：
大口径PE.PP.PPR管材,板材,棒材。
大块机头料
托盘
电线,电缆
主轴两侧增加注塑机上使用的格林柱作为导轨,导轨内置铜套,铜套内部采用石墨烯润滑,可以起到自动供油作用,同时我们可以选择在格林柱上抹油,增加润滑度和机器使用寿命。
1000型单轴撕碎机优势分析：
a.喂料无限制,喂料量可控,料斗移动带动物料接近和远离主轴,保证撕碎过程平稳。物料的前进和后退通过西门子PLC自动控制,我们选择通过电流的大小来决定主轴的负载。有效的减少反转次数,保护减速机。
b.传统撕碎机的结构是内置推板推料,物料和推板直接接触,无法加油,推板和导轨之间的间隙会越来越大,导致推板卡死,必须停机拆推板才能继续工作。
c.同时传统结构在喂料过多的时候,物料无法通过推板带离主轴,负载过高,机器会频繁反转,反转次数多了会对减速箱的齿轮造成损伤,降低使用寿命。
名 称 | 使 用 材 料 |
A单轴撕碎机1000型 a,机箱 | 1,机架底架采用100×100×5mm钢管制作, 用25mm钢板制作,带有4只起吊耳环,整体牢固,机箱与底架采用焊接方式连接。 3,进料斗尺寸：1000*1200mm,斗为移动式,。
|
b,液压系统 | 1,液压泵采用4KW油压,压力可达800㎏。 2,液压缸型号采用100×1300,数量：2支。 3,液压推料器采用16mm钢板制作,左右及底平面采用耐磨材料加于保护,推料架前端带有齿型及齿条卡料装置,确保物料撕碎时不打滑。 |
c,电机 | 1,电机采用国内江苏仪能电机股份。 2,55KW-4极卧式电机。 |
d,减速器 | 1,采用德资企业,浙江瑞德森公司产品。 2,型号为H2HH7-18:1。 |

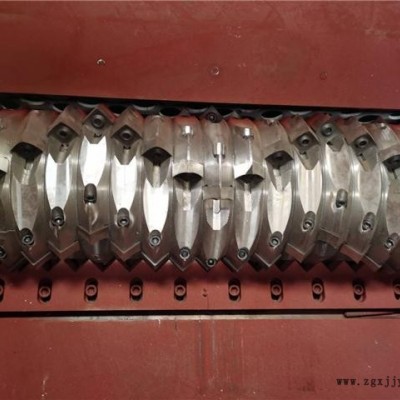

e,刀轴 | 1,采用45#钢经锻打,热处理,车加工精铣而成。 2,整体坚固耐磨。 3,刀轴外径Φ385mm。 4,刀轴有效长度：1000mm。 5,刀轴转速：70转/分。
|
f,轴承 | 1,轴承采用国内瓦房店产品。 2,选用的轴承带有锁紧装置内径140mm。 |

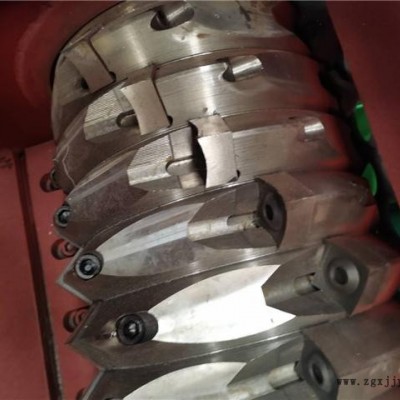

g,刀具 | 1,刀严格采用SKD-11材质,刀具耐磨,抗冲力强。 2,动刀尺寸：共68把(D2)。 3,定刀尺寸：共2把。 |
h,筛网 | 1,筛网采用10mm钢板制作。 2,筛网孔径为Φ50mm,也可根据客户实际撕碎的物料另配。 |
i,电器控制 | 1,控制系统全程由PLC控制,电机过载时实现停机,并主轴反转,从而保护电机。 2,电器标配为国内德力西电器。 3,控制电箱采用2mm钢板制作,外表经喷塑处理,每个按标带有清晰的标号。 |
j,外表油漆 | 1,外表油漆,常规为白色与绿色。 2,移动斗采用白色,电机护罩采用绿色,也可根据客户所需而订。 |
k,产量 | 1,撕碎机产量为500 2,块料800㎏/h |
l,外形尺寸及重量 | 1,整机外形尺寸：定制 2,整机重量：4800公斤 |
