材质：
其他
厂商/产地：
衡水天云
颜色：
黄色
用途：
减震

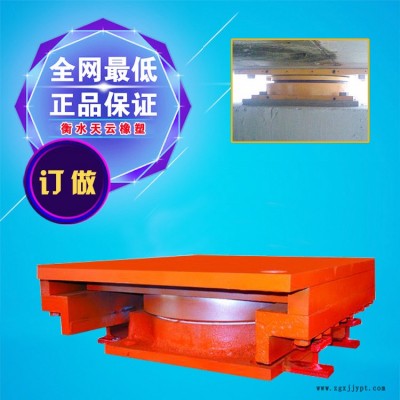

衡水天云橡塑盆式橡胶支座的工作原理：
GPZ盆式橡胶支座是钢构件与橡胶组合而成的新型桥梁支座,与同类的其它型号盆式支座和铸钢辊轴支座相比,GPZ盆式橡胶支座具有承载能力大,水平位移量大,转动灵活等特点,且重量轻,结构紧凑,构造简单,建筑高度低,加工制造方便,节省钢材,降低造价等优点,GPZ盆式橡胶支座是适宜于大垮桥梁使用的较理想的支座。GPZ盆式橡胶支座承载力为31个级别,承载力0.8MN-60MN,能满足大型桥梁建造的需要。
GPZ支座的特点
1,采用不锈钢板与聚四氟乙烯模压板简的平面滑崐移作为支座的滑移面,具有低的磨擦系数,承载能力大崐,变形小,耐磨耗,抗腐蚀能力强。
2,采用密封的橡胶兴不但不大提高了支座的承载能力及橡胶的寿命,更为重要的是保证了支座具有灵活的转动性能及良好的缓冲性能。
3,支座的构造简单,重量轻,价格便宜。具有明显的经济效果。
4,支座建筑高度低,对桥梁设计非常有利。
GPZ盆式橡胶支座的安装步骤：
1,GPZ盆式橡胶支座下面建议设置支承垫石,并按支座底板地脚螺栓间距与底柱规格预留螺栓孔位置,要求支承垫石表面平整。施工时支承垫石顶面的标高要注意预留支座板下环氧砂浆垫层厚度。支座底板以外垫石做成坡面,以防积水。 2,GPZ盆式橡胶支座安装前方可开箱,并检查支座各部件及装箱清单。GPZ盆式橡胶支座安装前不得随意拆卸支座。
注意事项
1,在支座设计位置处划出中心线,同时在支座顶,底板上也标出中心线。 2,将地脚螺栓穿如底板（顶板）地脚螺栓孔并旋放入底柱内,底板也底柱之间垫以直径略大于底柱支径的橡胶垫圈。 3,支座就位对中并调整水平后,用环氧砂浆或高标号砂浆灌注地脚螺栓及支座底板垫层。待砂桨硬化后拆除调整支座水平用的垫块,并用环氧砂浆填满垫块位置。环氧砂浆要求灌注密实。 4,当支座采用焊接连接时,在支座顶,底板相应位置出预埋钢板,支座就位后用对称断续方式焊接。焊接时注意防止温度过高时对橡胶板,聚四氟乙烯板的影响。焊接后要在焊接部位做防锈处理。
5,如丁梁采用盆式支座,施工安装时在梁端应采取临时支撑措施,以防下梁侧倾。等两片丁梁间横隔板焊成整体后,方可拆除临时支撑。 6,活动支座开箱后要注意对聚四氟乙烯板和不锈钢滑板的保护,防止划伤和脏物粘附于不锈钢滑板与聚四氟乙烯板表面,并注意检查5201 一2 硅脂是否注满。 7,支座中心与主梁中心线应重合或平行,单向活动支座安装时,上,下导向块必须保持平行,交叉角不得大于5 。 8,连续梁桥等在实行体系转换切割临时锚固装置时,必须采取隔热措施,以免损坏橡胶板和聚四氟乙烯板。
