l Micro Diaphragm pump (DC) 微型隔膜泵 (直流)
微型真空泵 / 微型水气两用泵(Mini/Micro Vaccum pump / Gas or Water pump)
A. 技术概念
1. 微型真空泵(Mini/Micro Vaccum Pump)亦称为微型水气两用泵(Micro Air/Water Pump)或微型隔膜泵(Micro Diaphragm Pump), 使用介质方面, 可以分为气体、液体、气液混合体等三种。
2. 微型隔膜泵是利电机直接驱动一轴和一曲柄连杆组件,以偏心旋转方式, 推动膜片来回鼓动,使隔膜做往复式运动,形成吸入和排出的压力。
3. 当隔膜泵活塞向后面移动的时候,膜片渐渐的凹进去,隔膜泵腔内的体积扩大,压力也就随之降低;当压力低于入口管压力的时候,泵的入口阀门打开,流体/气体流入隔膜泵腔内。当活塞移动到内止点时,泵腔内体积达到最大,压力达到最小,流体/气体充满隔膜泵腔,这时入口阀门关闭。
4. 吸入过程完成,开始压出过程。当活塞向前移动,膜片慢慢鼓起,隔膜泵腔内的体积收缩,腔内压力扩大,出口阀门被压开,流体/气体被压出泵腔,当活塞达到外止点时,出口阀门因重力作用而关闭,流体排出,隔膜泵又开始了新的吸入过程。就这样不断的吸入和排出,隔膜泵形成持续和稳定的输出。
B. 产品规格
1. 隔膜泵系列的工作电压有4.5V, 6V, 9V, 12V, 13.8V, 24V.
2. 依据客户的规格而选择直流马达,与各系列大小结构配合,形成各级效能,设计成若干个产品系列;
3. 现阶段有A023、R040系列,每个系列的电机将配对应用的出入水管(上盖)成为多款型号,而压力/流量的参数将按标准件或客户要求的设计,以编码构成;
4. 泵的性能参数主要有流量和扬程,此外还有轴功率、转速。流量是指单位时间内通过泵出口输出的液体量,一般采用体积流量;扬程是单位重量输送液体从泵入口至出口的能量增量,通常以扬程来表示。
产品技术参数 ED 100% =Continuous, 连续性工作
Series 系列 | Voltage 电压(V) | Current 电流(mA) | Max.Pressure 最高压力(Mpa) | Flow rate 流量(L/min) | Speed 转速(rpm) | Suction 吸程(M) |
A023 | 6-12 | 50-200 | 0.7 | 40-200 | 2500 | 4 |
R040 | 12-24 | 800-1800 | 0.3 | 800-1800 | 4000 | 3 |
D . 产品性能
1. 液体应无杂物,以免阻挡隔膜来回鼓动空间,易造成破坏;
2. 工作环境:环境温度为-10至80摄氏度。高温环境:可按客户要求,使泵能在80-100度水温情况下正常工作;此类水泵需更改材质级别,提升耐温度;
3. 介质:温度60℃以下;
4. 压力:0.1~0.3 MPa;
5. 流量:适合有稳流需求的用户使用,差幅为<±10%;
6. 低噪音:噪音比一般水泵较低,在40-50dBA间,基于流量而调升;
7. 具有自吸的功能;
8. 可以空运行,泵不会过热;
9. 高气动性能,耐用,体积小巧;
10. 可靠的动态密封确保无泄漏;
关键部件制造,确保性能可靠,长寿命的应用和精密流量。
E. 安装及包装
Mounting direction安装方向 | Level of the pump should be installed; For vertical installation, the pump head should be facing down. |
泵应按水平安装;如需垂直安装时,泵头应朝下。 |
F. 应用范围
1. 供水功能
如: 咖啡机、茶具、热水器/热水壶、饮水机/饮料机等;
2. 供油功能高效节能
如: 各种机床、 加油设备等;
3. 散热/水循环功能
如: 医疗系统/设备、自动化设备、电子冰箱、冷热床垫、坐垫或护理产品等;
4. 排水功能
如: 移动空调;
5. 冲洗功能
如: 各类汽车的冲洗玻璃系统/设备。
微型隔膜泵(也称为微型真空泵或气泵)是利电机直接驱动一轴和一曲柄连杆组件,以偏心旋转方式, 推动膜片来回鼓动,使隔膜做往复式运动,形成吸入和排出的压力,具有安全高、噪音低、功耗低的特点。广泛应用于饮料冲饮机、冲牙器、咖啡机、茶具、医疗系统/设备、冷暖床垫、移动空调等。
隔膜泵|真空泵|气泵生产及设计厂家-东莞市爱迪机电科技有限公司

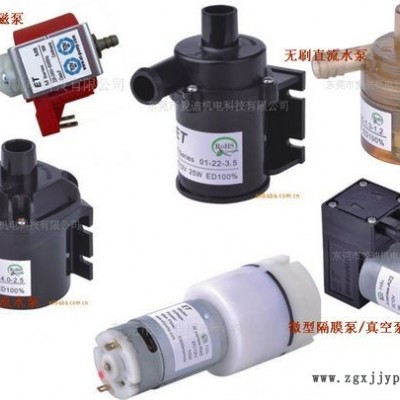

爱迪科技是中国一家专业致力研发和制造微型泵的生产厂家,开发的微型泵产品有电磁泵、无刷直流泵、隔膜泵、Solenoid、气泵(真空泵)、调频板、发热体、直流泵、微型水泵、磁力泵等,欢迎订购!
